Кровля из асбестоцементных листов и листов не содержащих асбест

После подготовки основания под кровлю производится осмотр и подготовка к укладке в соответствии с выбранным способом волнистых асбестоцементных листов, замеряются их длина и ширина, просверливаются отверстия, необходимые для креплений (сверло для этого применяется диаметром на 2 мм превышающим диаметр гвоздя или шурупа) и обрезаются углы или продольные полосы листов.

Первый способ – укладка со смещением продольных кромок листов на одну волну по отношению к таким же кромкам листов ранее уложенного ряда (рис. 62).

Рис. 62.

Покрытие скатов волнистыми листами со смещением на волну: 1 – двухволновый лист; 2 – трехволновый лист; 3 – четырехволновый лист; 4 – пятиволновый лист; 5 – полномерный лист

Второй способ – укладка с совмещением продольных кромок листов во всех вышеукладываемых рядах (рис. 63).

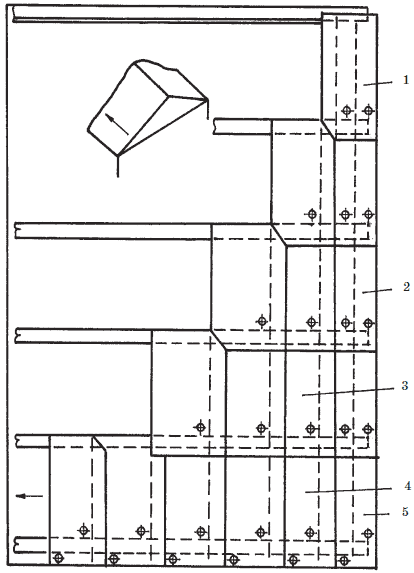

Рис. 63. Покрытие скатов волнистыми листами с совмещением кромок: 1 – коньковый лист; 2 – фронтонный лист; 3 – рядовой лист; 4 – сливной лист; 5 – угловой лист

Первый способ предпочтителен для узких по уклону, но длинных в поперечном направлении скатов; второй – для широких по уклону, но коротких в поперечном направлении скатов.

Различные способы кровельных работ требуют волнистых асбестоцементных листов различной конфигурации. Для укладки листов со смещением продольных стыков необходимо достаточное число листов с двумя, тремя, четырьмя и пятью волнами, а также полномерные, целые листы. Для укладки листов с совмещением продольных стыков у листов обрезают различные углы (рис. 64). Обрезка углов производится в стусле (специальном кондукторе с направляющими).

Рис. 64. Порядок обрезки листов при их укладке с совмещением продольных стыков: 1 – угловой лист; 2 – сливной лист; 3 – фронтонный лист; 4 – рядовой лист; 5 – коньковый лист

В том и другом случае волнистые асбестоцементные листы укладывают на скатах справа налево и снизу вверх. Исключение возможно, если необходимо учитывать направление ветра: листы можно уложить и слева направо, если направление господствующего ветра идет навстречу традиционному способу укладки. В поперечном направлении листы укладываются внахлестку на одну волну, а в продольном – с перекрытием на 140 мм (при уклоне 58 %) или на 120 мм (при более крутом склоне).

Крепят волнистый шифер гвоздями, шурупами, иногда противоветровыми скобами (на свесах) через каждые 1,0–1,5 м. Карнизные и фронтонные ряды крепят двумя гвоздями на один лист, рядовые – по одному гвоздю (шурупу). Отверстия для крепления сверлят после укладки смежных листов. Открытые шляпки гвоздей и шурупов защищают антикоррозийным покрытием (лаком, олифой, краской или эпоксидной смолой).

Уязвимым местом кровель из волнистых асбестоцементных листов являются зазоры и щели, образующиеся в местах сопряжения листов. Поэтому зазоры, превышающие 7 мм рекомендуется промазывать готовыми герметиками или холодной мастикой, наносимой слоем толщиной 5–6 мм и шириной 30–40 мм (в поперечных соединениях) и 60–70 мм (в продольных стыках).

На крышу волнистые асбестоцементные листы подаются подъемником или краном, а непосредственно по местам укладки развозятся на возках по 6–8 штук в каждом. Укладка шифера ведется на коленях или сидя на обрешетке.

Для

покрытия конька крыши (рис. 65) на стропила вначале устанавливают брусок 1 сечением 70x90 мм и с двух сторон от него крепят по два обрешеточных бруса 2. К центральному бруску крепят скобы 3 для подвеса ходовых мостиков и коньковый брусок 4, верхняя грань которого закруглена. Коньковый брусок по всей длине оборачивается рубероидом 5, поверх которого укладываются коньковые листы, укладывающиеся на смежные скаты, причем первым крепится конек 6, удлиненный на 10 мм, а вторым – более короткий конек 7. Коньки кладутся расширенным концом по направлению к фронтону.

Рис. 65. Покрытие конька шиферной кровли: 1 – центральный брусок; 2 – брусок обрешетки; 3 – скоба для крепления ходовых мостиков; 4 – коньковый брусок; 5 – рубероид; 6 – нижний удлиненный конек; 7 – верхний укороченный конек; 8 – гвоздь; 9 – лист основного покрытия

Внимание!

Отверстия для крепления сверлятся сразу на обоих коньках: по два – на плоском отвороте и по два – на продольной оси горба. При этом отверстия на отворотах должны проходить через гребни волн листов основного покрытия 9.

Разжелобки и ендовы (рис. 66) покрываются специальными асбестоцементными лотками 1, которые укладывают до покрытия скатов в направлении снизу вверх. Нижнюю кромку первого лотка и коньковую кромку последнего лотка обрезают ровно по контуру карнизного и конькового срезов. Вдоль каждой стороны лотка сверлят по три отверстия. Крепят лотки шурупами 4. После укладки лотков начинают выкладывать скаты крыши. При этом волнистые асбестоцементные листы основного покрытия 2 укладываются на лоток внахлетску на 15 см (без крепления по краям).

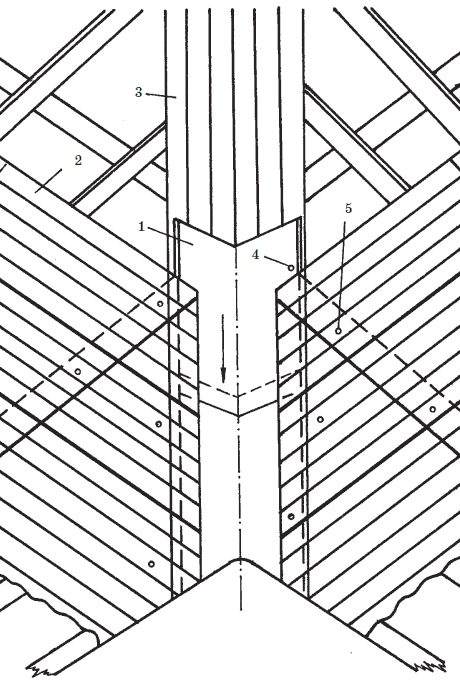

Рис. 66. Покрытие разжелобка шиферной кровли: 1 – асбестоцементный лоток; 2 – волнистый асбестоцементный лист основного покрытия; 3 – дощатое основание разжелобка; 4 – шуруп; 5 – гвоздь

Продольное примыкание к стене ската шиферной кровли делают следующим образом: кровельное покрытие подводят впритык к стене (рис. 67), сверху место примыкания закрывают асбестоцементными уголками 3, верхние отвороты которых крепятся в бороздах стены, а нижние отвороты прибиваются гвоздями 2 к листам основного покрытия 5. Уголки укладываются снизу вверх. Последний на скате уголок доводят до конька 5. Места стыка уголков и конька заделывают цементным раствором 6.

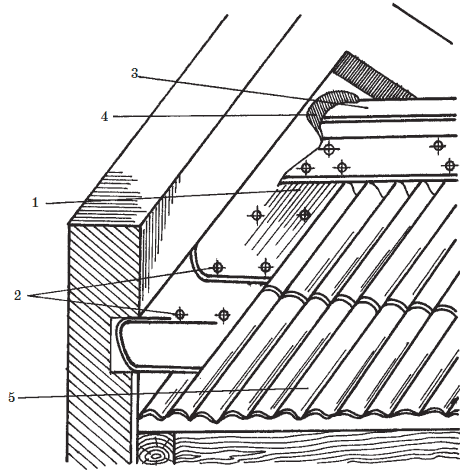

Рис. 67. Продольное примыкание ската шиферной кровли к стене: 1 – асбестоцементный уголок; 2 – гвоздь; 3 – конек; 4 – цементный раствор; 5 – лист основного покрытия

Поперечное примыкание ската кровли к стене (рис. 68) отличается тем, что листы основного покрытия в месте примыкания к стропилам прибивают посредством двух брусков 6.

Рис. 68. Поперечное примыкание ската шиферной кровли к стене: 1 – асбестоцементный уголок; 2 – гвоздь; 5 – волнистый лист основного покрытия; 6 – бруски обрешетки
