Балкон – это консольная плита, закрепленная в стене. Балконы, как правило, имеют ширину 1,2–1,5 м (рис. 18).

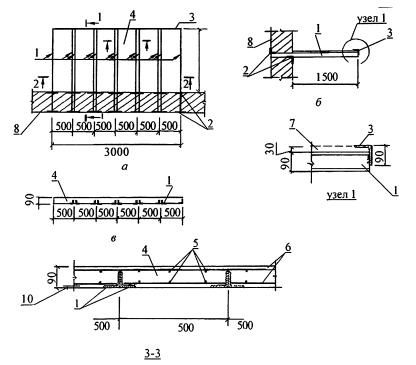

Рис. 18. Пример устройства балконов (размеры в мм):
а – план; б – разрез 1–1; в – разрез: 1 – металлические балки из уголка L 75x8; 2 – опорные уголки L 75x8 1 = 300; 3 – обрамляющий уголок L 90x56x6; 4 – монолитная
Рис. 19. Пример устройства уклона для отвода атмосферных осадков с пола балкона:
1 – пол балкона, открытой верандыНесущими балками балкона являются консольные металлические профили, заделываемые в стену. Плита балкона обычно выполняется из монолитного железобетона (бетон марки 200). Веранды делятся на открытые и застекленные. Как правило, веранды устраиваются в уровне 1-го этажа и над помещениями нижележащего этажа, поэтому перекрытие нижележащего этажа должно быть утеплено. В открытых верандах перекрытие над нижележащим этажом должно иметь надежную гидроизоляцию, так как оно является, с одной стороны, полом открытой веранды, а с другой – совмещенным с кровлей перекрытием для помещений нижележащего этажа.
Совет
Для отвода атмосферных осадков пол балкона и открытой веранды должен иметь от стены в сторону улицы уклон 0,01-0,02. Например, для ширины 1,5 м уклон составляет 20–30 мм (рис. 19).
Вокруг балконов и открытых веранд устраивается ограждение высотой 1,2 м. Ограждения могут выполняться из разных материалов, иметь разный внешний вид (глухие, решетчатые и т. д.), но, главное, они должны иметь отверстия для отвода атмосферных осадков с пола балконов и открытых веранд.
Остекление балконов и лоджий
В последние два десятилетия население наших городов стремится увеличить полезную площадь своих жилищ за счет круглогодичного использования балконов и лоджий. Еще не пришло время, когда новые дома будут сдаваться в эксплуатацию с уже остекленными лоджиями в массовом порядке. А до тех пор владельцы квартир будут «дорабатывать» типовые произведения архитекторов своими силами.
Сегодня многие фирмы предлагают свои услуги по остеклению балконов и лоджий. Выбрать из всего многообразия довольно сложно, но можно.
Если вы хотите, чтобы ваша лоджия или балкон смотрелись как неотъемлемые части квартиры и дома в целом, то при разработке рисунка переплетов учтите рисунок переплетов окон. Желательно, чтобы остекление окон и лоджий было сделано одной фирмой.
На российском рынке сегодня представлены две конструкции остекления балконов и лоджий:
• распашная конструкция;
• раздвижная конструкция.
В нашем климате распашная конструкция остекления зарекомендовала себя лучше, так как при сильных морозах (больше -30 °C)
Установка окон
Окна не рассчитаны на воздействие нагрузки от расположенных выше конструкций. Поэтому
их необходимо устанавливать в оконные проемы таким образом, чтобы между оконным блоком и проемом оставался зазор порядка 2–3 см по всему периметру.
Оконные проемы могут быть с четвертью или без четверти. Четверть обеспечивает более высокую степень уплотнения.
При установке любого окна следует придерживаться следующей очередности выполнения работ:
• очистить оконные откосы и подоконные поверхности;
• при помощи уровня и карандаша разметить положение оконного блока в проеме;
• оконную коробку со снятыми створками завести в проем изнутри, по углам между оконным блоком и проемом установить клинья;
• закрепить оконную коробку, соблюдая ее вертикальность, клинья стесать.
Деревянные окна крепят стальными накладками . При этом накладки необходимо привинчивать к коробке до ее установки и закрепления. Для обычных окон достаточно двух накладок по высоте с каждой стороны коробки, для остекленных дверей – трех. Эти накладки располагают примерно на уровне навесов, с тем, чтобы по возможности уменьшить деформации коробки при открывании и раскрывании створок. Накладки крепят к откосам дюбелями.
Крепление окон с помощью закладных деталей . Закладные детали прикрепляют к оконной коробке и заделывают в стену раствором после выверки последних. Естественно, этот метод подходит лишь для строящегося дома.
Крепление распорными дюбелями производится в следующем порядке:
• после выверки оконных коробок на уровне навесов в вертикальных брусках просверливают отверстия;
• в стене перфоратором или специальными сверлами проделывают отверстия для дюбелей. Размер сверла определяют по диаметру дюбеля, глубина отверстия должна быть около 5 см;
• в готовые отверстия вставляют дюбели и затягивают. При этом конец дюбеля распирается в материал стены и обеспечивает прочное крепление оконной коробки.
Совет
Стыки оконной коробки со стенами законопатить или заполнить вспенивающимся составом. В последнем случае нужно обратить внимание на то, что оконные коробки больших размеров могут выгнуться под действием усилий, возникающих при отвердении пены, тогда потребуется установка распорок.
Нанести раствор на откосы с легким уклоном от коробки. Для этого к стене с помощью ершей точно вертикально прикрепить прямую рейку, грани которой будут служить шаблоном для выравнивания и заглаживания раствора.
Оштукатурить откосы деревянного окна вплотную к коробке. Следует избегать при этом затекания раствора в стык между стеной и коробкой, так как при этом коробка не сможет свободно деформироваться при нагревании. К сожалению, при таком способе не удастся избежать тонких трещин вдоль границы контакта раствора с коробкой окна.
