Примыкание рулонного ковра к вертикальным стенам выполняется двумя способами:

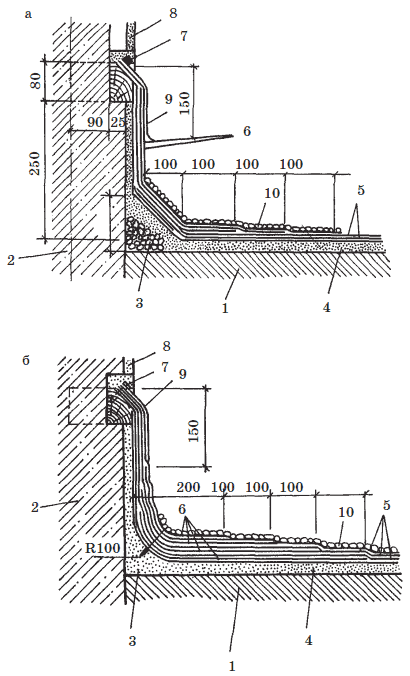

Внахлестку (рис. 30). Рулонные полотнища наклеивают таким образом, чтобы они заканчивались на переходной наклонной плоскости 3. Сверху на готовый кровельный ковер 5 и вертикальную стену 2 наклеивают «полотнища примыкания» 6. Концы «полотнищ примыкания» крепятся толевыми гвоздями к заранее укрепленной антисептированной деревянной рейке. Верхнюю часть полотнищ закрывают фартуком из кровельной стали 9.
Рис. 30.
В вилку (рис. 30 б). Полотнища рулонного ковра 5 и «полотнища примыкания» 6 приклеиваются на основание крыши 1 и стены 2 поочередно. Верхние концы полотнищ также крепят гвоздями 7 к деревянной рейке 8 и закрывают металлическим фартуком 9.
И в том, и в другом случае перед наклейкой полотнища складывают пополам и изгибом укладывают вдоль линии примыкания. Мастику наносят сначала на одну отогнутую половину, а затем – на другую. Кромки полотнищ прошпаклевывают выдавленной с боков мастикой.
Сопряжения рулонного ковра с вытяжными канализационными стояками, телевизионными антеннами и другими трубами производят, устраивая наклонные бортики вокруг трубы или стойки. В этом случае верхний край ковра прикрывают металлическим фартуком, который крепят к трубе стяжным хомутом (рис. 31).

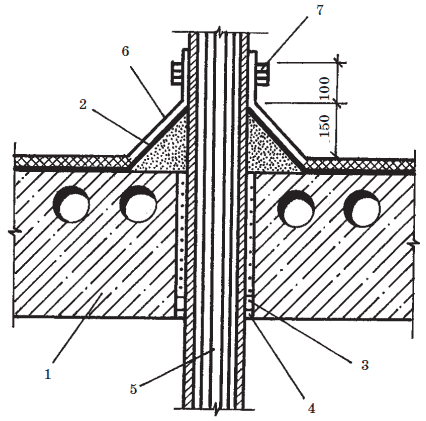

Рис. 31. Сопряжение рулонного ковра с вытяжными стояками и трубами: 1 – несущая панель; 2 – кровельное покрытие; 3 – заделка раствором; 4 – паропроницаемый слой; 5 – стойка; 6 – металлический фартук; 7 – стоячий хомут
Устройство мастичной кровли
Мягкая кровля может быть выполнена и без рулонных материалов, а лишь с использованием мастики как самостоятельного кровельного материала. Мастичная кровля значительно дешевле рулонных, так как работы по ее устройству более механизированы, что дает возможность снизить затраты труда в 5-10 раз.
На заметку
Мастичная кровля имеет один существенный плюс: на ней нет швов, но есть и один существенный минус: при производстве работ необходимо обеспечить примерно одинаковую толщину мастичного покрытия на всей поверхности, за исключением разжелобков, примыканий, конька и ребер, о чем будет идти речь дальше.
По конструкциям мастичные кровли классифицируются на неармированные, армированные и комбинированные. Мастичные кровли, как и рулонные, состоят из нескольких слоев, первый из которых наносится способом распыления горячей
Неармированные мастичные кровли представляют собой литой гидроизоляционный ковер, образованный способом напыления слоя битумно-латексной эмульсии ЭГИК и защитного слоя горячей мастики толщиной 10 мм, в которую втапливают мелкий гравий или минеральную крошку.
Армированные мастичные кровли представляют собой литой гидроизоляционный ковер, состоящий из трех или четырех слоев битумной или битумно-полимерной эмульсии, армированных стеклохолстом, стекловолокном или стеклосеткой и стекловойлоком.
• Стеклосетка – это тканная сетка из очень прочных стеклонитей с размером ячеек 4x4 мм;
• Стекловойлок – это полотнище из произвольно расположенных стекловолокон. Оба материала характеризуются большой механической прочностью, поэтому их принято использовать в качестве армирующих прокладок.
Комбинированные мастичные кровли состоят из мастичных нижних слоев с наклеенными на них слоями рулонных материалов по горячим мастикам. Они позволяют применять для нижних слоев менее дефицитные мастики.
Поверх армированных и неармированных мастичных покрытий наносят защитный слой краски или мастики с мелким гравием (рис. 32).

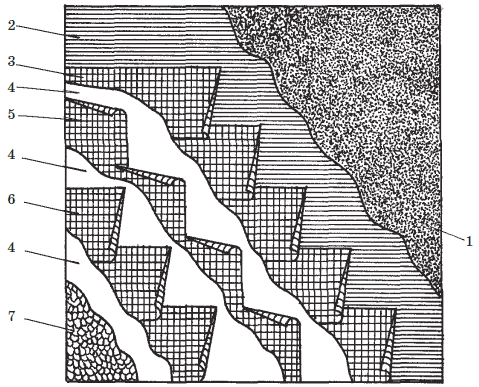

Рис. 32. Раскладка полотнищ стеклохолста при устройстве мастичных кровель: 1 – основание; 2 – грунтованное основание; 3, 5, 6 – первый, второй и третий слои стеклохолста; 4 – мастика; 7 – защитный слой из гравия
Конструкции мастичных кровель в зависимости от уклона скатов могут быть трех типов.
Плоская кровля с уклоном 0–2,5 %. Ее выполняют из четырех слоев мастичного гидроизоляционного ковра с четырьмя армирующими прокладками и верхним защитным гравийным слоем.
Кровля с уклоном от 2,5 до 10 % выполняется из трех слоев мастичного ковра (из битумной или битумно-полимерной мастики), двух слоев армирующих прокладок и верхнего защитного гравийного слоя.
Кровля при уклоне 10–15 % выполняется с двумя слоями мастичного ковра, двумя слоями армирующих прокладок и защитного гравийного слоя.
Кровля при уклоне 15–25 % выполняется с тремя слоями мастичного ковра, двумя армирующими слоями и верхним слоем краски.
Конек крыши, ендовы и разжелобки, карнизный свес, а также места примыкания усиливают дополнительными слоями:
• конек крыши – мастичным слоем шириной 50–60 см, армированным стекловойлоком или стеклосеткой;
• карнизные свесы, ендовы и разжелобки двумя мастичными слоями, армированными прокладками.
Эти элементы усиливаются до устройства основного ковра. Места же примыкания кровли к стенам и вертикальным выступающим деталям укрепляют двумя мастичными слоями, армированными стекловойлоком или стеклотканью, после устройства основного гидроизоляционного ковра. Сверху делается защитный гравийный слой, втопленный в мастику.
