Оба типа конструкции имеют преимущества и недостатки. Боковые стены могут быть частично, до высоты стеллажей, сделаны из прочного непрозрачного теплоизоляционного материала. Это может быть достигнуто или соответсвующей обшивкой несущей конструкции, или увеличением высоты цоколя. Если пространство под стеллажами не используется для выращивания растений, то такая конструкция также целесообразна. Благодаря такому уменьшению застекленной поверхности экономится большое количество энергии. Сверху теплицу закрывает двускатная крыша.
Цокольная шина
Цокольная шина образует основу для монтажа, изготавливается шина из Z-образного стального профиля.

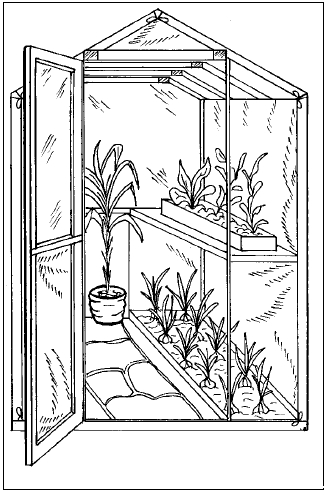

Рис. 19.
Профиль нарезают на отрезки по длине, согласно проекта и с помощью крепежных уголков присоединяют к цоколю.

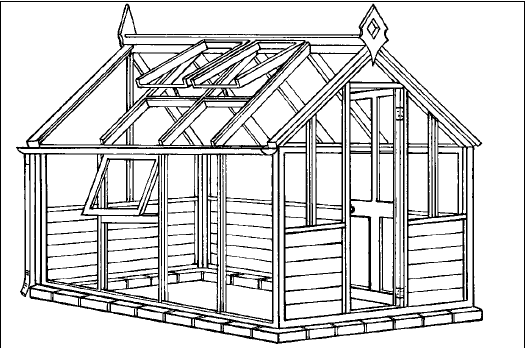

Рис. 20. Пленочная теплица с деревянной конструкцией
Монтаж стен теплицы
Монтаж на цокольной шине шпросов боковых стен – следующий этап монтажа теплицы. Для этого необходимо: к угловым шпросам прикрепляют шпросы торцевых стенок из уголковой стали. Точная подгонка шпросов к цокольной шине облегчит остекление. На верхние концы шпросов монтируется карнизная шина из Z-образного профиля, установите ветровую связь, и конструкция получит устойчивость.

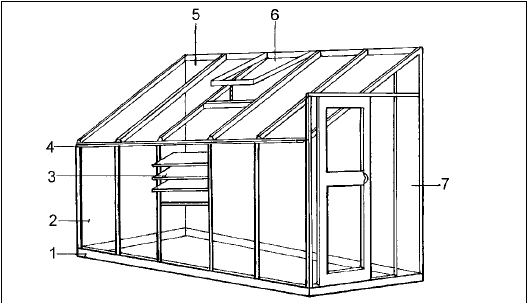

Рис. 21. Теплица с односкатной крышей:
1 – цоколь; 2 – боковая стена; 3 – вентиляция в стене; 4 – свес крыши; 5 – крыша; 6 – форточки в крыше; 7 – торцевая стена с дверью

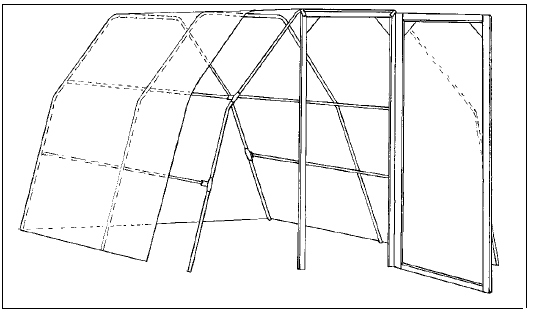

Рис. 22. Конструкция теплиц из стальных труб
Следует учесть
Дополнительную устойчивость теплице придают деревянные распорки на уровне карниза. Стяжка стен проволкой придаст им устойчивость.

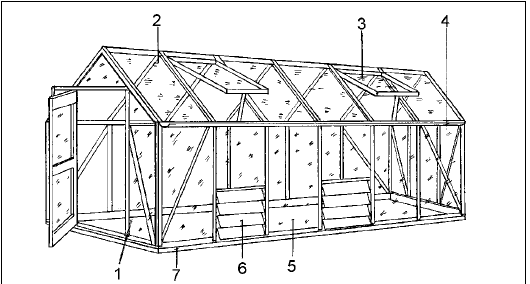

Рис. 23. Теплица с двускатной крышей:
1 – торцевая стена с дверью; 2 – крыша; 3 – форточка в крыше; 4 – свес крыши; 5 – боковая стена; 6 – вентиляция в стене; 7 – цоколь

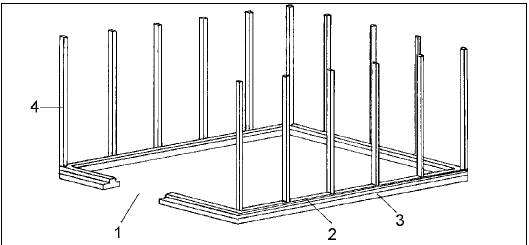

Рис. 24. Монтаж на цокольной шине шпросов боковых шин:
1 – вырез для двери; 2 – цокольная шина, прикрепленная к цоколю; 3 – цоколь; 4 – шпрос боковой стены
Затем шпросовый прогон из листовой стали соединяют с карнизом шиной при помощи крепежных уголков. После соединения конькового прогона с шпросами крыши, теплица обретает окончательную форму.

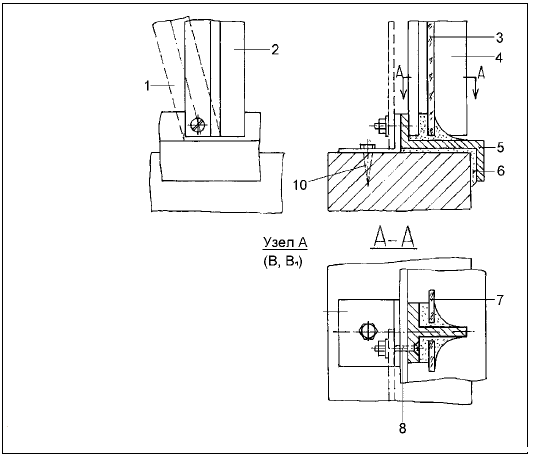

Рис. 25. Ветровая связь: Узел А
1 – ветровая связь только для узла (В, В,) В, для узла В1 в зеркальном изображении; 2 – изображено без стекла; 3 – стекло на замазке; 4 – шпрос боковой или торцевой стен, Т-образный профиль 30x4 мм; 5 – Z-образный профиль 45x25x20x5

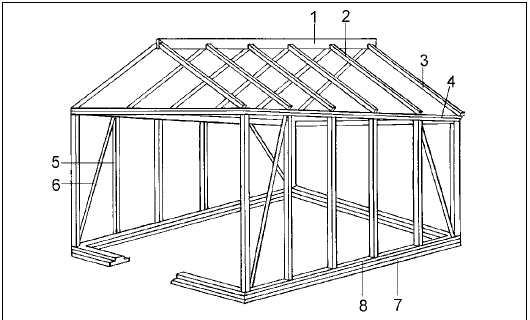

Рис. 26. Монтаж торцевых стен теплицы:
1 – коньковый прогон; 2 – шпрос крыши; 3 – карнизная шина, шпросовый прогон; 4 – ригель фронтона; 5 – шпрос боковой стены; 6 – ветровая связь; 7 – цоколь; 8 – цокольная шина
Монтаж торцевых стен

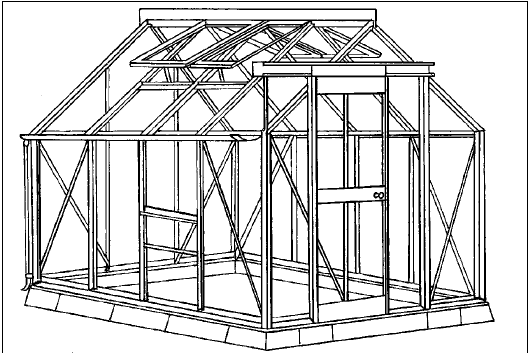

Монтаж задней стены начинается с изготовления и установки ригеля и Т-образного профиля фальца для стекла на наружных шпросах крыши из уголкового железа. Затем изготавливают и устанавливают ветровые связи из профиля и листовой стали. Также монтируется передняя стена, в передней стене находится дверной проем. Дверную коробку крепят к торцу выреза цоколя, скрепляют болтами со стойками из угловой стали, их в свою очередь крепят к шине цоколя и крайним шпросам крыши. Завершается монтаж установкой ригеля фронтона, ветровой связи, оставшихся шпросов.
Установка дверной коробки
Дверная рама состоит из уголковой стали и обеспечивает необходимую прочность. Надежнее было бы сварить профили, но болтовое соединение также достаточно устойчиво. Устойчивость достигается за счет полос жести, которые одновременно соединяют между собой боковые и верхний профили рамы.

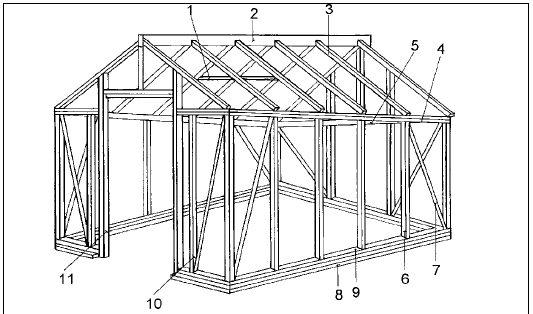

Рис. 27. Установка конькового пролета:
1 – шпросовый ригель; 2 – коньковый прогон; 3 – шпрос крыши; 4 – карнизная шина, шпросовый прогон; 5 – ригель фронтона; 6 – шпрос боковой стены; 7 – ветровая связь; 8 – цоколь; 9 – цокольная шина; 10 – шпрос _торцевой стены; 11 – дверная коробка_
Дополнительные угольники от оконных переплетов предохраняют профили от перекосов. Петли или шарниры, замок – завершают монтаж двери. Между кромками стекла и жести прокладывают уплотнитель. Дверь уплотняют с помощью самоклеющегося уплотнителя из поролона или резины и приклеивают к дверной коробке.
Технология изготовления коробки и рамы для форточки
Коробка проектируется так, чтобы ее ширина соответствовала ширине стекла. Верхний профиль коробки изготавляют из уголковой стали, остальные стороны из уголкового профиля. Верхний профиль коробки задвигают под кожух конька. Боковые профили загибают и скрепляют с верхней и нижней сторонами коробки. Монтаж коробки для форточки заканчивается прикреплением шарниров и фиксатора для установочной планки. Рама форточки будет иметь прочность, если верхнюю и боковые части согнуть из одного куска Т-образного профиля.
Рис. 28. Крепление дверной коробки к цоколю и стойке:
1 —стойка дверной коробки, Г-образный профиль 20x30x 4 мм; 2 – дверная коробка, Г-образный профиль 40x 4 мм; 3 – дверная коробка подгоняется к поверхности земли; 4 – шуруп 6x40 мм с дюбелем; 5 – цоколь; 6 – показано без стекла; 7 – болт с потайной головкой М6х15; 8 – болт с потайной головкой М6х20; 9 – стекло на замазке
Соединения выполняют болтами нижней части из уголковой стали, для установочной планки монтируется опора.
