По условиям эксплуатации или степени защиты от внешних воздействий электроустановочные устройства классифицированы IP-кодом. Структура кода состоит из указателя IP и следующих за ним двух цифр. Первая (от 0 до 6) показывает степень защиты устройства от проникновения внутрь него посторонних предметов и пыли, вторая (от 0 до 8) – стойкость к воздействию влаги. Большинство выключателей и розеток для помещений с нормальными климатическими условиями имеют степень защиты IP20. Устройства в брызгозащищенном или влагозащищенном исполнении, предназначенные для помещений с повышенной влажностью, например ванных комнат, должны быть выполнены по нормам,
Электророзетки
Отечественная компания OOO «ГУСИ электрик» (г. Смоленск, выпускает набор очень компактных электроустановочных изделий для открытой проводки (серия С9 «Ego»). Серия выделяется из общего ряда аналогичной продукции своим широким ассортиментом (21 наименование), выполненным в четырех цветах: белый, светло-серый, бежевый и матовое серебро. На рис. 1.24 и 1.25 приведен общий вид розеток для открытой проводки, которые могут быть установлены в деревянном доме.
Рис. 1.24. Внешний вид розеток для открытой проводки 16А 250В производства OOO «ГУСИ электрик»: а – С9Р1 без БЗК; б – С9Р3 с БЗК; в – С9Р9" влагозащищенная с БЗК

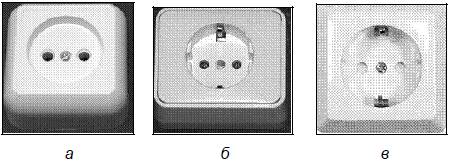

Рис. 1.25. Модели розеток для открытой проводки различных производителей: а – «Прима РА-10-164-б», Schneider Electric, (WESSEN), Марий Эл; б – «Пальмира РА-16-654» Электропульт завод ОАО, г. Санкт-Петербург; в – STANDARD
При выборе розетки следует обратить внимание в первую очередь, на какую силу тока она рассчитана. Этот показатель зависит от применяемых материалов и конструкции.
Основание, к которому присоединяются токопроводящая, крепежная арматура и лицевая панель, может быть керамическим или пластмассовым. Практически все европейские фирмы отдают предпочтение пластиковым основаниям, выполненным из поликарбоната со специальными добавками, не поддерживающими горения. Желательно подобрать такой цвет и дизайн корпуса розеток, чтобы они гармонировали со стенами и интерьером.
Токопроводящие части розетки могут состоять из латуни без покрытия, луженой латуни или бронзы. Иногда встречаются и латунные элементы с другими покрытиями. Пожалуй, самыми плохими следует признать латунные контакты. В присутствии малейшего количества влаги, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро тускнеют и даже зеленеют, что плохо сказывается на их проводящих свойствах. К тому же они плохо пружинят, из-за чего через какое-то время розетки разбалтываются. Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки.
Несколько лучше ведут себя луженые контакты, внешне выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, поэтому плотно прилегает к штырям вилки.
Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно имеют матовый и более темный
Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Некоторые фирмы, ABB и JADO, в большинстве своих изделий используют контактный узел прижимного типа, без винтов. Он является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия. В розетках испанской компании BJC благодаря специальной форме прижимного элемента обеспечивается максимальная площадь контакта и надежная фиксация провода, независимо от того, гибкий или жесткий тип кабеля применяется при монтаже.
Следует предпочесть розетки с прижимной пружиной, которая обладает наибольшей надежностью. Если розетки будут располагаться непосредственно у плинтуса, нужно выбрать изделия с перемещающейся заслонкой, предохраняющей от попадания внутрь посторонних предметов.
Выключатели
Выбор выключателей на рынке России довольно большой, поэтому выбирать подходящее устройство нужно по его основным параметрам:
• конструкции механизма (клавишный выключатель, перекидной, поворотный, кнопочный, шнуровой);
• конструкции корпуса (для скрытой или открытой проводки, для установки на проводе, для встраивания в электроприборы);
• числу полюсов и коммутирующих цепей;
• номинальному коммутируемому току.
Механический износ контактов выключателей происходит из-за их истирания, расклепывания, оплавления вольтовой дугой, возникающей в момент разрыва контактов или вибрации контактной пластины после удара контакта о контакт. Наибольший износ возникает при медленном разведении контактов, когда вольтова дуга продолжается значительное время. Поэтому предпочтительнее конструкция, обеспечивающая более быстрое разведение контактов.
Самым опасным для выключателя является постоянное искрение из-за ненадежного прилегания контактов во включенном состоянии. Причиной может быть недостаточное усилие перекидной пружины, окисление, загрязнение контактов. Дефект можно заметить по миганию лампы, в цепи которой стоит неисправный выключатель. Такая неисправность подлежит немедленному устранению во избежание окончательной поломки выключателя.
В настоящее время на рынке представлены выключатели различной сложности и стоимости, так что выбрать можно устройство по своему вкусу (рис. 1.26).

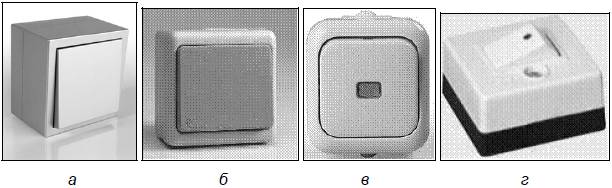

Рис. 1.26. Модели выключателей для открытой проводки: а – С9В1 (ООО «ГУСИ электрик»); б – Sintra 65 (General Electric); в – ENSTO (Финляндия); г – ALH 3111
Укажем отличительные особенности некоторых изделий. Корпус выключателя Sintra 65 сделан из ABS-пластика, который увеличивает прочность материала к воздействию температур и солнечных лучей. Не имеет аналогов на российском рынке. Полная защита от воды и пыли, класс защиты IP65. Выключатель ENSTO снабжен пружинными клеммами. Возможно подключение поискового света, изделие поставляется с прозрачной линзой. Нажимной выключатель имеет функцию нормально замкнутого и нормально разомкнутого контакта. N-клемма. Класс защиты IP44.
