Современный дачный электрик

Пестриков Виктор Михайлович

Если проблема шума имеет для вас значение, то обязательно выясните у продавца уровень шума в децибелах на холостом ходу и на номинале. Уточните, на каком расстоянии дается значение шума.

Значение шума указывают в единицах LWA (см. прил. П2.2). Для генераторов, оснащенных защитным кожухом, допустимым уровнем шума считается 85–90 LWA (для бензиновых) и 90–95 LWA (для дизельных). Для "открытых" генераторов стандартным считается уровень шума в пределах 100 LWA.

2.3.4. Запуск электрогенераторов

Самый простой запуск электрогенератора – ручной. Бензиновые генераторы известных

производителей мощностью до 4 кВт заводятся очень легко. Бензиновые генераторные установки мощностью 7-10 кВт и дизельные генераторы около 5 кВт вручную может завести только физически сильный человек. Электрогенератор можно запустить и с помощью электрического стартера, поворотом ключа, подобно тому, как это делается в автомобиле.

Для бензиновых генераторных установок до 15 кВА и дизельных генераторов с воздушным охлаждением до 8 кВА, как правило, возможны оба типа старта: и ручной, и электрический. Автоматический запуск позволяет генератору самостоятельно включаться при пропадании электричества в основной сети. При появлении электроэнергии система автоматики дает команду на остановку электростанции. В общем случае, любой бензиновый или дизельный генератор с электрическим запуском может быть оборудован системой автоматического запуска. На рис. 2.8 показана стандартная панель управления QM130 бензиновой электростанции GMHX1000S.

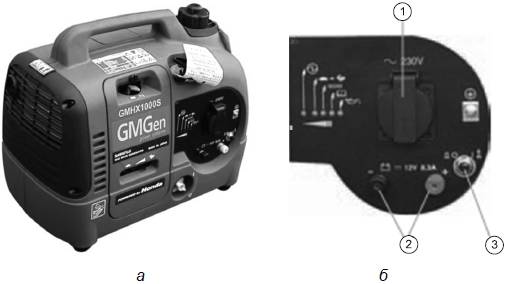

Рис. 2.8. Бензиновая электростанция GMHX1000S и ее панель управления QM130: 1 – 16A розетка (бытовая, 2P+E); 2 – клеммы для зарядки автомобильного аккумулятора; 3 – автоматический выключатель

Технические характеристики бензиновой электростанции GMHX1000S:

• мощность бензиновой электростанции – 1,3 кВА / 1 кВт;

• номинальное напряжение – 230В;

• тип двигателя бензиновый (АИ-92) Honda GXH50 (Япония);

• тип генератора – переменного тока Sawafuji (Япония);

• расход топлива (при нагрузке 70 %) – 0,6 л/ч;

• емкость бака – 3,8 л;

• вес – 14 кг;

• уровень шума на расстоянии 7 м – 66 дБ;

• габариты – 47x27x38 см;

• способ запуска – ручной запуск;

• цена – 37 357,48 руб. .

Нормальная работа генератора невозможна без хорошей вентиляции. Для очистки воздуха генератор оснащен фильтром, а вот для его постоянной циркуляции необходимо приобрести специальную вентиляционную систему, которая монтируется к устройству. Электронный блок позволит регулировать воздушный поток и препятствовать чрезмерному нагреванию двигателя генератора. Хорошая вентиляция у генераторов с открытой конструкцией, но они очень шумные и поэтому неудобные.

Внимание!

Бензиновые установки категорически запрещено устанавливать в помещении, это обусловлено требованиями пожарной безопасности.

Узнать больше об особенностях и преимуществах выбранной модели генераторов можно из каталогов компаний, производящих эту продукцию. Из компаний, представляющих на рынке России электростанции для использования в качестве основных и резервных источников питания, отметим отечественные: «Энерго», «Вепрь», ЯМЗ и иностранные: Eisemann, Gesan, Geko, Kubota, Energo, Elemax, Wilson.

Возникает вопрос: "Какую фирму следует предпочесть?" Среди множества производителей хорошо зарекомендовали себя генераторы компаний Geko и Eisemann (Германия), SDMO (Франция), "Вепрь" (Россия), Hitachi (Япония) и Blizzer [7].

Традиционно

цена на новые генераторы, как дизельные, так и бензиновые, колеблется в пределах от 15 000 до 300 000 рублей. Разумеется, дизельный генератор обойдется вам дороже.

2.3.5. Расшифровка наименования

Все электрогенераторы имеют определенные наименования, в которых зашифрована определенная информация об изделии. Например, расшифровка наименования электроагрегата марки «Вепрь» приведена на рис. 2.9 [8].

Рис. 2.9. Расшифровка наименования электроагрегата марки «Вепрь»

Информацию об электрогенераторе можно почерпнуть и из шильдика, укрепленного на его корпусе. На рис. 2.10 представлен шильдик с корпуса электрогенератора компании Endress. Табличка содержит все его основные технические характеристики и условия работы, при которых они гарантируются (табл. 2.3). В данном случае речь идет о генераторе мощностью 2000 ВА [9].

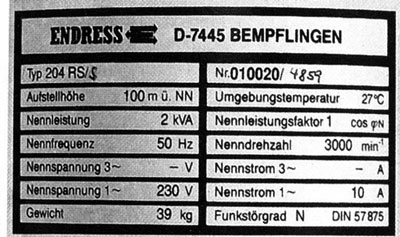

Рис. 2.10. Шильдик электрогенератора компании Endress

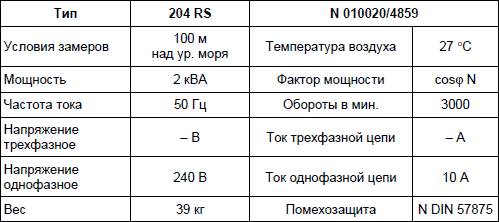

Таблица 2.3. Расшифровка обозначений с шильдика электрогенератора компании Endress





2.4. Коммутация централизованной электрической сети и автономной системы электроснабжения дома

Если по какой-либо причине происходит сбой в централизованной системе электроснабжения, то для бесперебойного функционирования электрооборудования необходимо переключаться на подачу электроэнергии от бытовой электростанции. Осуществить эту операцию можно реверсивным рубильником ABB. Рассмотрим электрическую схему подключения такой электростанции в общую сеть дома для однофазного электрогенератора [10].

Примечание

Следует учесть, что трехфазные электродвигатели запитывать от однофазного генератора нельзя.

Коммутация цепей электроснабжения, по которым происходит подача электроэнергии от централизованной системы и от бытовой электростанции к потребителям, осуществляется с помощью реверсивного рубильника, подключаемого к выходным зажимам однофазного или, как в нашем случае, трехфазного электрического счетчика (рис. 2.11).

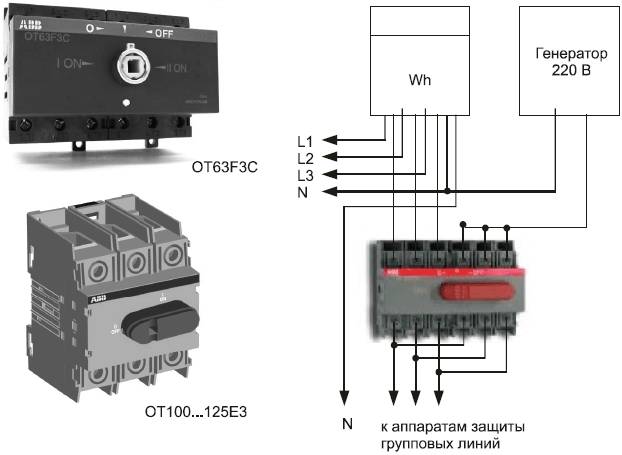

Рис. 2.11. Внешний вид реверсивного рубильника ABB и принципиальная схема коммутации автономной системы электроснабжения дома

Это обеспечивает поступление электроэнергии от генератора в общую сеть дома, минуя счетчик. В левом положении переключателя рубильника питание электроприемников осуществляется от сети 380 В, в среднем – питание электроприемников отключено, в правом – электроприемники запитываются от генератора. В качестве коммутирующего устройства могут быть использованы реверсивные рубильники ABB компании «Стэлмаркет» г. Москва,(табл. 2.4).
