Винтовое соединение металлопластиковых труб, как уже было сказано, монтируют с помощью двух разводных ключей. Одним ключом затягивают гайку, а вторым оказывают противодействие. Чтобы облегчить введение уплотнительных колец и продлить срок службы фитинга, используют силиконовую смазку. При этом запрещается применять минеральные масла или другие нефтепродукты. Обычно смазка входит в ассортимент продукции, выпускаемой производителями металлопластиковых труб.
Основные требования по монтажу металлопластиковых труб:
• Металлопластиковые трубы следует монтировать при температуре окружающей среды не ниже 10 °C.
• Если
• Непосредственно к монтажу труб следует приступать лишь после того, как на объекте закончены все сварочные работы, установлены элементы крепления, а при открытой прокладке завершены отделочные работы.
• При монтаже металлопластиковых труб не допускаются сплющивания и переломы трубы, если излом все-таки произошел, разрешается один раз на данном участке выправить трубопровод деревянным или резиновым молотком.
• Необходимо следить, чтобы труба не перекручивалась и не испытывала горизонтальных напряжений; во избежание ее засорения свободные концы нужно закрывать заглушками.
• Изгибать трубу без применения специальных пружин можно лишь в случае, если радиус изгиба составляет не менее пяти ее наружных диаметров (пружины, предохраняя трубы от излома, позволяют производить сгиб с меньшим радиусом), для точного сгибания следует применять трубогибы с матричными сегментами.
• Запрещено встраивать соединительные, обжимные фитинги в строительные конструкции (в стены, стяжку, полы, замоноличивать). Они всегда должны быть видны и доступны.
• После окончания монтажа систему, собранную из металлопластиковых труб, следует опрессовать давлением, в 1,5 раза превышающим рабочее.
Последовательность монтажа металлопластиковых труб с помощью фитингов:
1. Отрезать трубу (под углом 90°) специальным резаком.
2. Откалибровать трубу и снять фаску.
3. Надеть на трубу гайку и разрезное кольцо обжимного фитинга или гильзу пресс-фитинга.
4. Вставить в трубу штуцер фитинга, не повреждая уплотнительных колец.
5. Зажать гильзу пресс-инструментом или завернуть гайку ключом.
4.3.3. Монтаж водопровода
После того как собран соответствующий комплект материалов, деталей и инструментов для водопровода, можно начинать его монтаж. Сначала нужно определить, на каком расстоянии от пола будут находиться трубы. Карандашом с помощью уровня на стене проводят линии, по которым затем будут проложены трубы холодной и теплой воды. На линиях ставят метки там, где будут закреплены саморезами клицы для крепления металлопластиковых труб (рис. 4.13).

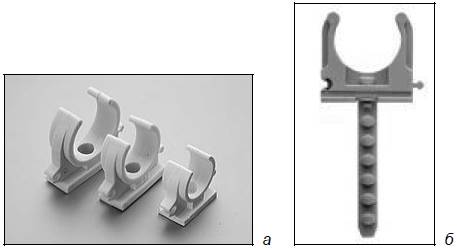

Рис. 4.13. Элементы крепления металлопластиковых труб: а – крепление клицы саморезом, б – крепление клицы в дюпеле
Элементы крепления труб выбирают исходя из ассортимента магазина и особенностей стен, вдоль которых пройдут трубы. Для деревянных стен предпочтительней клицы под саморез, т. к. их установка довольно проста и требует мало времени (рис. 4.14).

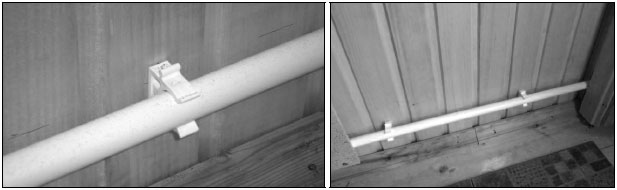

Рис. 4.14. Крепление металлопластиковых труб
На проведенных линиях необходимо отметить границы расположения тройников и конечных муфт с внешней резьбой, а также расположение фильтров. Требуемое расстояние между клицами определяют опытным путем. Для жесткости конструкции клицы обязательно нужно установить по границам тройников и перед конечными муфтами (рис. 4.15).
Рис. 4.15. Крепление металлопластиковых труб теплой (вверху) и холодной (внизу) воды
После этого можно нарезать труборезом требуемые длины труб для холодной и теплой воды. Технология резки металлопластиковых труб труборезом показана на рис. 4.16.

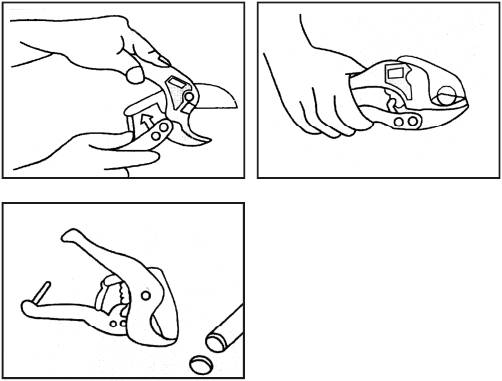

Рис. 4.16. Технология резки металлопластиковых труб труборезом
Нарезанные трубы калибруют и снимают фаску. На определенные отрезки труб надевают гайки и разрезные кольца. Осторожно вставляют в каждую трубу штуцер фитинга и гаечным ключом закручивают гайки. Устанавливают тройники и прикручивают на них шаровые краны, используя для уплотнения лен. Собранный таким образом водопровод крепят в клицах.
В отведенном месте крепят два фильтра, в данном варианте они установлены за душевой кабинкой. К фильтрам, душевой кабинке, водонагревателю, смесителю на кухне, стиральной машинке и муфтам с наружной резьбой подсоединяют гибкие подводки (рис. 4.17).

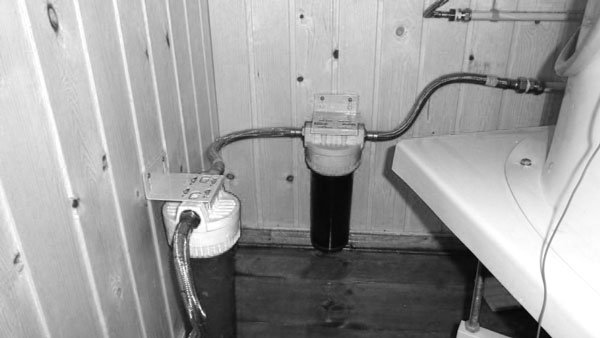

Рис. 4.17. Фильтры и душевая кабинка, соединенные гибкими подводками с наружной резьбой муфт металлопластикового водопровода
Закончив сборку водопровода в доме, перекрывают все шаровые краны и начинают монтировать под домом узел для подключения водонасосной станции (рис. 4.18).

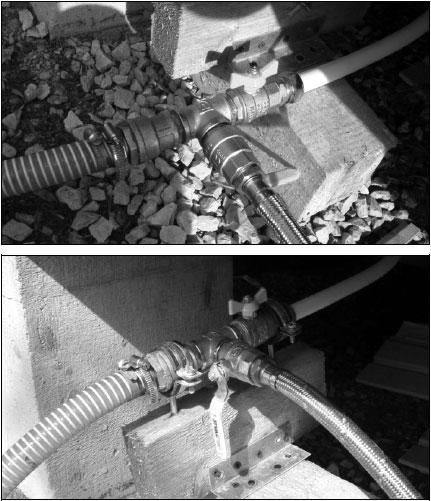

Рис. 4.18. Узел подключения шланга насосной станции в сборе и его крепление
В данном проекте системы водоснабжения загородного дома узел подключения насосной станции расположен под верандой дома в техническом окне недалеко от колодца (рис. 4.19).

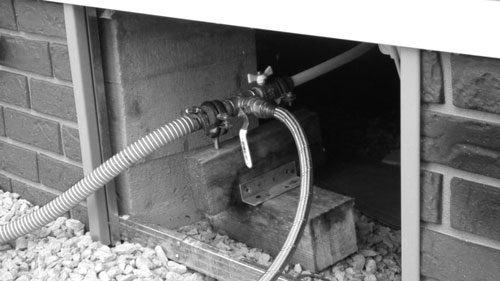

Рис. 4.19. Техническое окно с узлом подключения насосной станции
Теперь необходимо осуществить подачу воды из источника с помощью погружного или поверхностного насоса. Поверхностные насосы устанавливают прямо на колодце или в коттедже, в техническом помещении. В скважину или в колодец прокладывают трубопровод, по которому закачивают воду.
Эксперты отмечают, что длина трубопровода не должна превышать 200–300 м, а глубина забора воды должна быть не более 8 м. Для более глубоких скважин поверхностные насосы неэффективны. Если водоносный горизонт залегает на глубине более 8 м, то целесообразно установить погружной насос [12].
