В данном случае, как видно из рис. 1.19, подключение от распределительного контура выполнено с помощью стальной трубы.
1.8.2. Подключение контура водоотведения
Водоотведение (слив) подключается по аналогии с ранее рассмотренным методом. Далее представлены некоторые примеры.
На рис. 1.21 и 1.22 показан вариант слива от стиральной машины с помощью соединения с сифонной системой.
На рис. 1.23 и 1.24 показаны варианты соединения сливного шланга посудомоечной машины и сливного коллектора гидроконтура квартиры.
Рис. 1.21.
Рис. 1.22. Тот же слив, но показан более крупно
Рис. 1.23. Тот же слив, но показан более крупно
Рис. 1.24. Организация слива непосредственно в фановую трубу
1.9. Самостоятельное подключение бытовой техники к водоснабжению и водоотведению
Почти все стиральные или посудомоечные машины (далее бытовые машины – сокращенно БМ) вне зависимости от фирм-изготовителей и лейблов, имеют одинаковый принцип работы.
Вода, минуя встроенный в БМ электромагнитный входной клапан, фильтр и ниппель, поступает в накопительный резервуар. Электромагнитный клапан питается переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации.
Чтобы бытовая техника (БМ) безупречно функционировала в долгосрочной перспективе, она должна быть квалифицированно подключена. БМ выпускаются во встраиваемом варианте (к примеру, в кухонный гарнитур) или в отдельном исполнении.
На примере посудомоечной машины фирмы Bosch модели SRV55T13EU производства Германии (рис. 1.25) рассмотрим метод простого подключения, которым можно пользоваться универсально – в городе и деревне, с учетом некоторых особенностей того или иного подключения, представленных в книге.

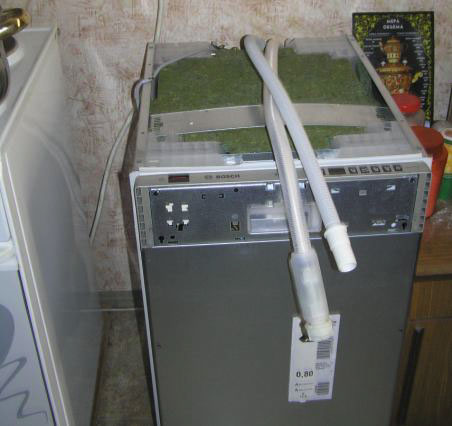

Рис. 1.25. Внешний вид посудомоечной машины Bosch SRV55T13EU
1.9.1. Подключение: общие сведения
Подключить машину можно и своими руками, следуя по рекомендуемому пути и выполняя рабочие операции в следующей последовательности:
1. Проконтролировать внешний вид при получении (доставке).
2. Установить посудомоечную машину в выбранном месте (недалеко от места подачи и слива воды).
3. С помощью сливного шланга подключить к системе
4. Подключить к гидроконтуру централизованного водопровода (в деревне к контуру подачи воды).
5. Подключить к осветительной сети 220 В (с заземляющим контуром) и отдельным предохранителем-автоматом на 10–13 А. Автоматический предохранитель-выключатель (рис. 1.26) должен срабатывать при появлении тока утечки и иметь на корпусе соответствующее обозначение.
Рис. 1.26. Рекомендуемый автоматический предохранитель-выключатель с функцией срабатывания защиты при появлении токов утечки; устанавливается на каждый провод
1.9.2. Подключение к электросети
Поскольку мощность посудомоечной машины, потребляемая от сети в процессе ее работы, достаточно велика – до 2,3 кВт, электрическое подключение производят к специально заземленной розетке (рис. 1.27).

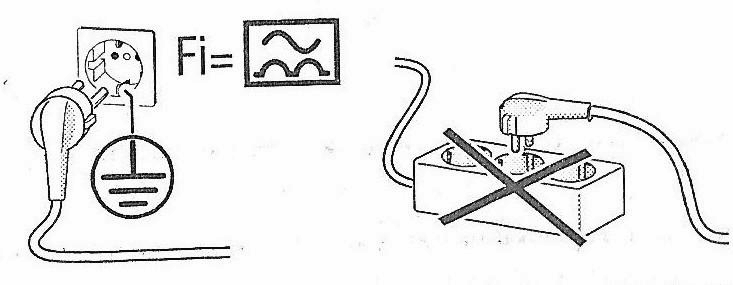

Рис. 1.27. Правильное (слева) и неправильное (справа) подключение посудомоечной машины к осветительной сети с напряжением 220 В
Практическое подключение к розетке, как и особенности выбора включателей автоматов для мощных нагрузок, каковыми без сомнения являются рассматриваемые БМ, более подробно рассмотрено далее в главе 3 (Электрика). Здесь же я остановлюсь лишь на нескольких значимых моментах, которые обойти нельзя.
Заземляющий провод (по правилам электробезопасности он должен быть желто-зеленого цвета и сечением не менее 2,5 мм2) проводят самостоятельно.
1.9.3. Подключение по гидроконтуру
Посудомоечная машина фирмы Bosch SRV55T13EU имеет автоматический электромагнитный клапан, который программно управляется центральным процессором машины, пропуская от водопровода воду в рабочую камеру и к нагревательному элементу (ТЭНу).
Электромагнитный клапан системы Aqua-Stop Bitron представлен на рис. 1.28.
На рис. 1.29 он же показан в разобранном виде.
Ответная часть к нему должна иметь наружную резьбу диаметром 26,4 мм (рис. 1.30).
Этот клапан имеет свои особенности: внутри подающего шланга (отстает от посудомоечной машины на 2,5 м) находятся соединительные провода.
Рис. 1.28. Электромагнитный клапан системы Aqua-Stop

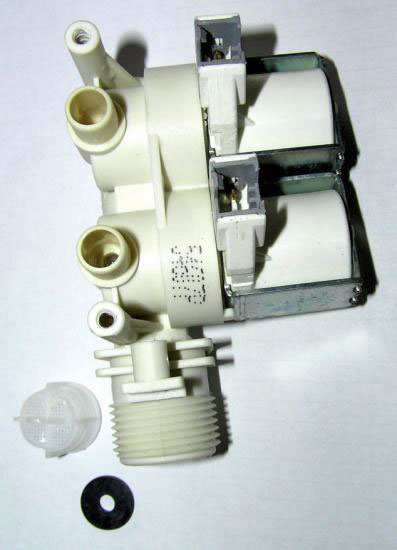

Рис. 1.29. Входной электромагнитный клапан в разобранном виде
