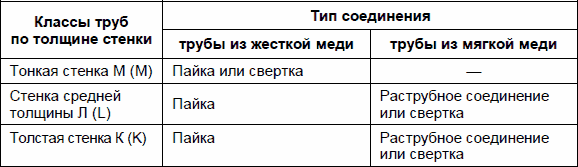

Таблица 3.2. Классы медных труб и типы их соединений

Примечание. Гибкие медные трубы также можно паять, но для этого потребуются специальные инструменты.

Еще одним важным моментом при работе с медью является необходимость использования специальных инструментов для соединения труб из жесткой меди с гибкими трубами. Фитинги, предназначенные для жестких труб, не подойдут для их соединения с гибкими трубами. В этом случае необходимо использовать специальные фитинги

или воспользоваться специальным инструментом для увеличения внутреннего диаметра гибкой медной трубы до ее наружного диаметра, который называется пуансоном. Мы будем говорить об этом позднее, но в данном случае информация такого рода может помочь в планировании.

Некоторые медные трубы имеют хромовое покрытие. Это покрытие придает им более привлекательный внешний вид и защищает от появления пятен окисления и коррозии. Такие хромированные медные трубы часто применяются при монтаже открытых (видимых) водопроводных или сливных линий.

Свинцовые трубы. В настоящее время свинцовые трубы используются очень редко. Стандарты разрешают их применение в качестве сливных и вентиляционных, а свинцовые втулки все еще используются на крышах в качестве уплотнений, предохраняющих вентиляционные трубы (рис. 3.9). Тем не менее свинцовые трубы очень тяжелые, мягкие и довольно дорогие. Их никогда не следует использовать в качестве водопроводных.

Рис. 3.9. Свинцовая втулка устанавливается поверх вентиляционной трубы для уплотнения вентиляционного отверстия

Латунные трубы. Латунные трубы обычно используются в качестве сифонов, сливных труб, а также в качестве подводки. Это один из самых дорогих типов труб. В домашних условиях обычно применяются хромированные трубы. Латунные трубы тяжелые, плохо поддающиеся обработке и дорогие. Так как медь является основным компонентом латуни, медные и латунные фитинги взаимозаменяемы. Вам также может встретиться бронзовый фитинг или вентиль. Латунь – это сплав меди и цинка, а бронза – сплав меди и олова. В этих сплавах в различных целях также могут использоваться другие металлы, например сурьма. Для непрофессиональных сантехников не имеет особого значения, какой из двух сплавов использовать. Латунь больше подвержена коррозии, чем бронза, вот почему многие вентили изготавливаются именно из бронзы, а не из латуни.

Пластиковые трубы

Пластиковые трубы, изображенные на рис. 3.10, завоевывают все большую популярность как у непрофессионалов, так и у профессиональных сантехников. Эти трубы недорогие, легко поддающиеся обработке, прочные, долговечные и очень надежные. Пластик является лучшим теплоизолятором, нежели металл, что делает его более устойчивым к замерзанию и облегчает его защиту. У пластика все же имеются такие недостатки, как деформация под воздействием высоких температур, высокая степень расширения и сжатия, мягкость и относительно низкая прочность. Однако если вы примете все эти факторы во внимание, пластиковые трубы станут для вас хорошим выбором.

Рис. 3.10. Трубы из ПВХ (вверху) и ХПВХ (внизу). На обеих нанесена маркировка ограничения по температуре и давлению

Существует несколько типов пластиковых труб, как показано в табл. 3.3. К ним относятся трубы из поливинилхлорида (ПВХ), хлорированного поливинилхлорида (ХПВХ), акрилонитрил-бутадиен-стирола (АБС), полиэтилена (ПЭ) и полибутилена (ПБ). Некоторые из труб жесткие, некоторые – гибкие. Как и в случае

с медными трубами, для жестких и гибких пластиковых труб применяются различные фитинги. Практически все типы пластиковых труб многоцелевые и могут использоваться как водопроводные, так и как сливные и вентиляционные трубы. Существуют некоторые ограничения, которые отражены в местных стандартах.

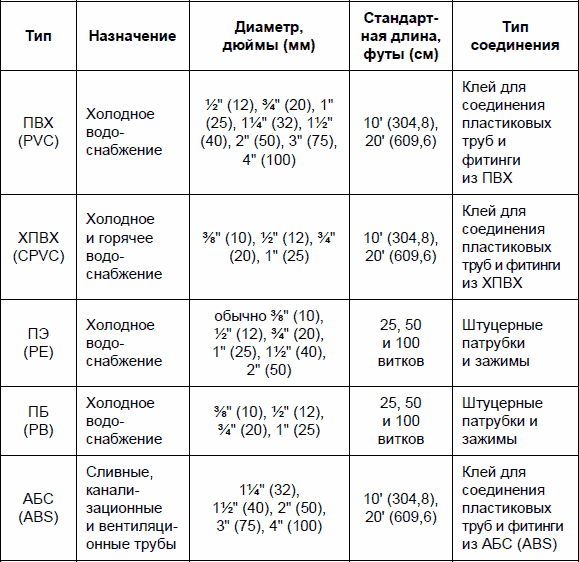

Таблица 3.3. Характеристики пластиковых труб

В целом пластиковые трубы не подвержены коррозии и отложениям. Белые пластиковые сливные и водопроводные трубы обычно используются для открытых моек, где они очень заметны. Они долгое время сохраняют хороший внешний вид.

Трубы из ПВХ (PVC) применяются для холодного водоснабжения, а также в качестве сливных и вентиляционных труб. В большинстве районов они представляют собой ярко-белые трубы с кодовой маркировкой по бокам. Иногда в стандартах устанавливается различная толщина стенок сливных и вентиляционных труб, поэтому такие трубы могут быть зеленого или светло-голубого цвета. Трубы из ПВХ не следует использовать для горячего водоснабжения. ПВХ-трубы достаточно легко можно склеить и разрезать обычными инструментами для деревообработки.

Трубы из ХПВХ (CPVC) применяются для холодного и горячего водоснабжения. Они чуть дороже ПВХ-труб, но обрабатываются таким же образом. Для обоих типов труб используется один и тот же клей. Как мы уже говорили, трубы и фитинги из ХПВХ обычно имеют кремовый или коричневый оттенки, что отличает их от труб ПВХ. Никогда не используйте фитинги из ПВХ вместе с трубами из ХПВХ. Трубы из ХПВХ не деформируются под воздействием горячей воды, тогда как при применении ПВХ-фитингов на линиях горячего водоснабжения у вас могут возникнуть протечки и разрывы соединений.

Если у вас возникают сомнения, прочитайте надпись на ярлыке. На трубах из ПВХ и ХПВХ должна иметься четкая маркировка с ограничениями по давлению и температуре, как это показано на рис. 3.10.

Трубы АБС (ABS) используются в основном для изготовления сливных и вентиляционных труб в домашних условиях. Трубы из него жесткие, обычно черного цвета. На трубы наносится маркировка и допустимое давление, а для их соединения применяются фитинги также из АБС. Такие трубы не следует использовать для монтажа магистралей водоснабжения в домах.

Трубы из ПЭ (PE) и ПБ (PB) являются гибкими и легко поддаются обработке. Литые пластиковые трубы из ПБ часто применяются в магистралях холодного водоснабжения, по которым вода поступает в санитарно-технические приборы или приемники сточных вод. Такие трубы обрабатываются легче, чем медные. Трубы из ПБ иногда могут использоваться и для горячего водоснабжения, их обычно устанавливают между запорными вентилями и кранами.

Трубы из ПЭ, обычно черного цвета, применяются для холодного водоснабжения. Свое распространение они находят в качестве внутреннего водопровода, скважинных трубопроводов, оросительных трубопроводов и линий для льдогенераторов. Трубы из ПЭ не следует использовать для подачи горячей воды.

Подводящие шланги для водопроводных кранов и унитазов или иначе гибкие подводки, изображенные на рис. 3.11, нельзя отнести к трубам ни жестким и ни гибким. Они очень прочные и гибкие, благодаря чередованию слоев пластика и стекловолокна или металлического волокна. Резьбовые соединители на концах шлангов содержат мягкий прокладочный материал, что позволяет быстро и легко герметизировать соединения. Поскольку размер резьбы соединений для раковин и унитазов различен, вы не сможете использовать гибкую подводку, предназначенную для соединения с раковиной, для унитаза и наоборот. Их максимальная длина достигает 36" (91,4 см), и они подходят как для непрофессионального, так и профессионального выполнения сантехнических работ.
