Однооборотные сифоны применяются в сливах любых сантехнических приборов зданий, за исключением унитазов. Дело в том, что в унитазах имеется встроенный P-образный сифон, а также в том, что они соединены с так называемым коленом унитаза.
Во многих областях также требуется установка отстойника (сифона) в главном коллекторе снаружи здания (см. рис. 1.2). Такой отстойник защищает всю систему сточных вод от проникновения неприятных запахов и вредных газов из главного коллектора.
Часто системы сточных вод устанавливаются полностью из пластиковых поливинилхлоридных труб ПВХ (англ. наименование PVC – Poly Vinyl Chloride)
Вентиляция
Как было сказано ранее, вентиляция необходима для подачи воздуха в систему сточных вод, что должно обеспечить соответствующий слив воды. Если воздух не будет поступать, то на некоторых участках системы образуется вакуум (воздушная пробка), препятствующий сливу сточной воды. Вентиляция представляет собой вертикальную трубу, поднимающуюся от сливной трубы вверх через крышу, благодаря чему воздух поступает в канализационную систему, как показано на рис. 1.12.
Как правило, вентиляция необходима для каждой сливной трубы. Это, однако, нецелесообразно и потребовало бы установки трех вентиляционных труб в ванной комнате, трех – в кухне, одной – в прачечной и т. д. Вентиляционные трубы могут быть объединены, как показано на рис. 1.13, поэтому обычно для ванной комнаты, кухни и прочих помещений бывает достаточно одной трубы.
По типу вентиляционные трубы не отличаются от труб, используемых в системе сточных вод. Однако для системы вентиляции принято использовать менее дорогие материалы, поскольку по таким трубам не поступает вода.
Рис. 1.12. Вентиляция стандартного слива
Рис. 1.13. Многотрубные вентиляционные соединения. Прямые вентиляционные трубы подсоединяются напрямую к канализационному стояку и вентиляции (а). Деаэрация двух сливных труб, подсоединенных к стояку. Обратите внимание на кольцевое соединение труб, с помощью которого обе трубы подсоединены к вентиляции (б)
Прочистка труб
Засорение системы сточных вод происходит достаточно часто, и по этой причине рекомендуется использовать трубы с предусмотренными специальными канализационными ревизиями с заглушками, предназначенными для прочистки труб. Они могут располагаться как внутри, так и снаружи здания и должны быть легкодоступными (рис. 1.14).
Примечание. Ревизия (канализационная ревизия) – это небольшой лючок или окошечко в трубе, через которое можно при необходимости заглянуть внутрь трубы или же вставить оборудование, предназначенное для устранения засора.

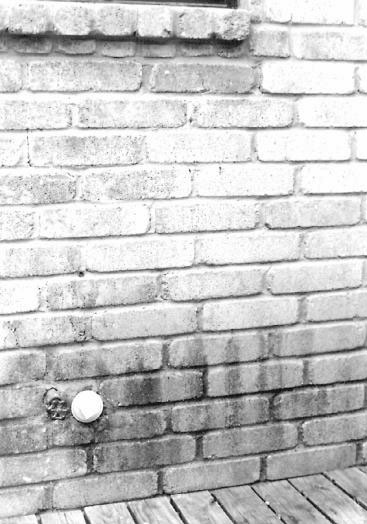

Рис. 1.14. Доступное расположение
Это дает возможность использовать для прочистки засоров канализации приспособления, называемые гибкими тросами. В случае засорения канализации, в которой отсутствует ревизия с заглушкой, иногда приходится проделывать отверстие в трубе для того, чтобы достичь системы слива. Не вызывает сомнения тот факт, что прочистка сливных труб – занятие грязное и временами тяжелое и продолжительное.
Рекомендуется предусмотреть несколько ревизий с заглушками. Было бы даже оптимально установить такую ревизию для каждой трубы, а также для главного коллектора. Стандартная ревизия является частью Y-образного тройника, устанавливаемого в трубе, как это показано на рис. 1.15. Обратите внимание на то, что выходное отверстие, располагающееся под углом к трубе, облегчает использование приспособлений для прочистки. Диаметр тройника должен совпадать с диаметром трубы, а сам тройник должен быть установлен таким образом, чтобы по возможности не препятствовать потоку воды.
Рис. 1.15. Детальная схема канализационной ревизии для прочистки труб
Глава 2. Сантехнические стандарты
Когда кто-либо решает впервые заняться сантехническими работами, первое, что он или она должны сделать, – это ознакомиться со строительными стандартами в своем районе проживания. Обычно город объединяет все необходимые стандарты таким образом, чтобы человек, производящий сантехнические работы в этом городе, мог пользоваться только одним сводом стандартов. Когда город или округ принимают закон, официально утверждающий стандарты, такой закон называется постановлением. Таким образом, вы можете ознакомиться со стандартами или постановлениями, касающимися сантехнических работ.
Большинство сантехнических работ делятся на три категории:
• работы по ремонту;
• работы по замене;
• работы по монтажу новой сантехники.
Обычно постановления и стандарты не затрагивают работы по текущему ремонту, например починку текущего крана или устранение засора в кухонном сливе. Однако замена сантехнических приборов или труб, а также работы по монтажу нового оборудования (например, при замене устаревшей сантехники, строительстве нового дома или пристройке новой ванной комнаты к старой) регулируются стандартами.
Обычно не составляет труда ознакомиться со строительными или сантехническими стандартами в районе вашего проживания. Просто позвоните или придите в отдел, занимающийся планированием или выдачей разрешений на строительство, и запросите там информацию. У них частенько имеются памятки, содержащие сведения о стандартах и объемах работ, разрешенных непрофессионалам. Некоторые районы даже размещают такую информацию в Интернете. В некоторых районах сантехнические работы разрешается проводить только профессиональным сантехникам, имеющим лицензию, в то время как другие районы разрешают проводить работы частным лицам при условии, что они будут приниматься лицензированным сантехником или местными строительными инспекторами. Следует отметить, что очень мало районов, в которых не требуются такие проверки или соблюдение норм.
