Монтаж каких-либо электропроводок, не считая прокладки вводов, на чердаках, имеющих конструкции из сгораемых материалов, лучше не выполнять.
Чердачные помещения имеют ряд особенностей. Они подвержены колебаниям температуры, как правило, запылены, обладают повышенной пожарной опасностью. Случайно возникшее повреждение электропроводки может привести к возгоранию деревянных конструкций и в дальнейшем к пожару. Поэтому к электропроводкам на чердаках предъявляются повышенные требования.
В чердачных помещениях можно применять следующие электропроводки:
• открытая – проводами и кабелями, проложенными в стальных трубах, а также защищенными проводами и кабелями в
• незащищенными изолированными одножильными проводами на роликах и изоляторах на высоте не менее 2,5 м от пола.
При высоте менее 2,5 м их защищают от прикосновений и механических повреждений. Расстояние между точками крепления роликов должно быть не более 60 мм, изоляторов – не более 1000 мм, между проводами – не менее 50 мм. Высота роликов должна быть не менее 30 мм. Ролики устанавливают на подшитых к стропилам досках.
Скрытая электропроводка выполняется в стенах и перекрытиях из несгораемых материалов на любой высоте.
Открытые электропроводки в чердачных помещениях выполняют проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами можно прокладывать в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах или скрыто в несгораемых стенах и перекрытиях. Транзитные линии на чердаках длиной до 5 м разрешается выполнять проводами с алюминиевыми жилами.
При прокладке стальных труб необходимо исключить проникновение пыли внутрь труб и соединительных коробок, для чего применяют уплотненные резьбовые соединения. Трубы можно соединять при помощи муфт с резьбой без уплотнений только в сухих и непыльных чердаках.
Трубы прокладывают с уклоном так, чтобы в них не могла скапливаться влага.
Соединения и ответвления медных или алюминиевых жил проводов и кабелей проводят в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с помощью сжимов, соответствующих материалу, сечению и количеству жил.
Ответвления от линий, проложенных на чердаке, к электроприемникам, установленным вне чердаков, допускается при условии прокладки как линии, так и ответвлений открыто в стальных трубах, скрыто в несгораемых стенах и перекрытиях.
Отключающие аппараты в цепях, питающих светильники, расположенных непосредственно на чердаках, устанавливают вне чердаков, например, у входа на чердак.
Стальные трубы, металлические корпуса светильников и другие металлические конструкции электропроводки должны быть занулены.
На чердаках запрещается прокладывать любые неметаллические трубы.
Учет израсходованной электроэнергии и расчет за нее с энергоснабжающей организацией производят по счетчику. Счетчик, как правило, монтируют на квартирном щитке вместе с необходимыми коммутационными и защитными аппаратами и устройствами. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

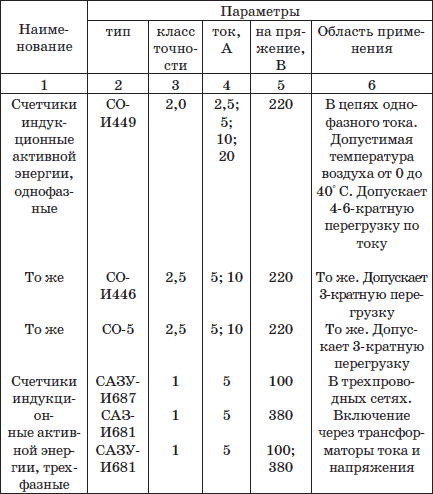

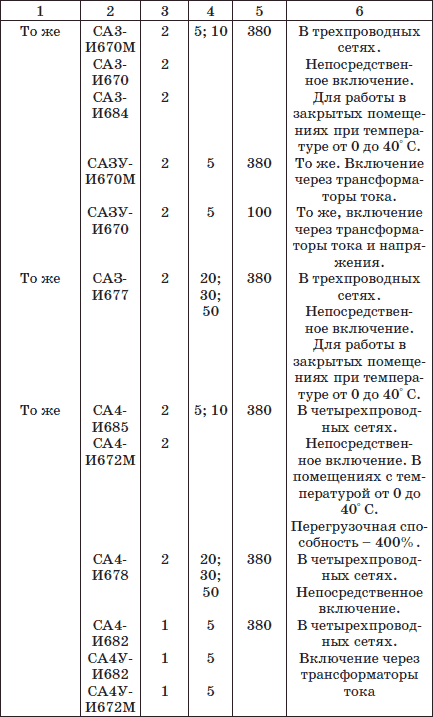

Промышленность выпускает однофазные и трехфазные счетчики на различное напряжение и силу тока. Основные типы и характеристики счетчиков приведены в табл. 16.
В цепях однофазного тока активная энергия измеряется однофазными индукционными счетчиками непосредственного включения (рис. 20 а) или включениями

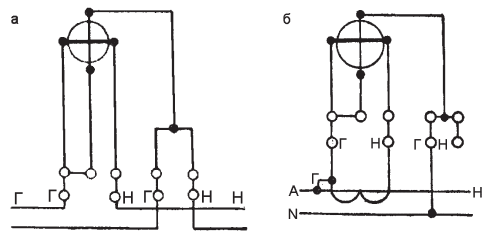

Рис. 20. Включение однофазного счетчика: а – однофазный счетчик непосредственного включения; б – включение однофазного счетчика через трансформатор тока; Г – генераторные зажимы; Н – зажимы для нагрузки
В трехпроводных цепях трехфазного тока с равномерной или неравномерной нагрузкой фаз энергия измеряется двухэлементными счетчиками, например типа САЗ-И670М или САЗ-И677 непосредственного включения (рис. 21) или включаемыми через измерительные трансформаторы тока (рис. 22). В обеих фазах трансформаторы тока должны иметь одинаковый коэффициент трансформации.

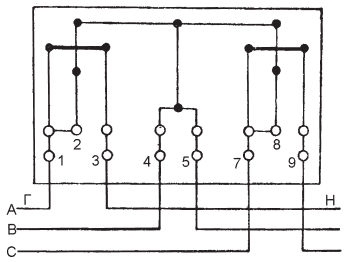

Рис. 21. Включение трехфазных счетчиков САЗ-И677 и САЗ-И684 непосредственно в трехпроводную сеть
Рис. 22. Схема включения счетчиков САЗ-И670М и САЗ-И681 через трансформаторы тока в трехпроводную сеть
Расход энергии определяется как произведение показаний счетчика на коэффициент трансформации трансформаторов тока и на коэффициент трансформации трансформаторов напряжения, если они применены.
В четырехпроводной сети трехфазного тока при равномерной и неравномерной нагрузке фаз энергия может учитываться с помощью трех однофазных счетчиков, включенных, как показано на рис. 23, или с помощью трехэлементного четырехпроводного счетчика типа СА4 или СА4У (рис. 24). При учете тремя однофазными счетчиками расход энергии равен сумме показаний всех трех счетчиков, умноженный на коэффициент трансформации трансформаторов тока.

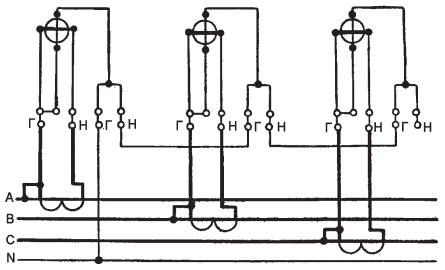

Рис. 23. Схема учета энергии в четырехпроводной сети при неравномерной нагрузке фаз с помощью трех однофазных счетчиков, включенных через трансформаторы тока

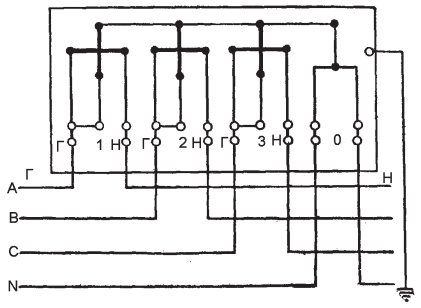

Рис. 24. Схема учета энергии в четырехпроводной сети при неравномерной нагрузке фаз с помощью трехфазного счетчика СА4 непосредственного включения
Перед счетчиком, который установлен на квартирном щитке, желательно установить рубильник или двухполюсный выключатель для безопасной замены счетчика.
Нагрузка к счетчику подключается обязательно через устройство защиты. Защитные устройства применяют для того, чтобы при неисправности внутренней электропроводки или при аварийной перегрузке сети обеспечивалось автоматическое ее отключение от магистральной линии. С этой целью в цепях разных проводов сети устанавливают предохранители, автоматические выключатели или аппараты защитного отключения.
Отключение должно происходить путем разрыва линии фазного провода. Поэтому предохранители, а также однополюсные защитные или коммутационные аппараты, например, автоматы А3161 или АБ25 устанавливают только в фазном проводе. Установка этих аппаратов согласно ПУЭ в нулевом проводе не допускается.
