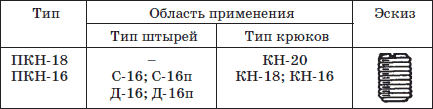

Таблица 25. Колпачки для крепления изоляторов

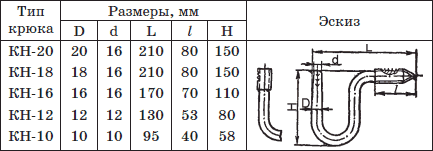

Таблица 26. Крюки для изоляторов

Примечание. Крюки КН и КР выпускаются также в исполнении с резьбой под изолятор.

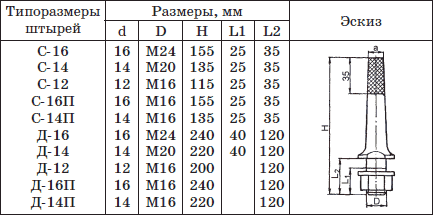

Таблица 27. Штыри для изоляторов на траверсах

В

обозначении штырей: С – стальная траверса; Д – деревянная траверса; П – для промежуточных опор; числа 16, 14, 12 – диаметр верхнего конца штыря, мм.

Допускается крепление штыревых изоляторов с помощью пакли, пропитанной суриком и олифой.

На дно изоляторов, навертываемых на крюки и штыри, нужно закладывать войлочный кружок. Изоляторы должны быть расположены вертикально, головкой вверх. Наклон до 45° к вертикали допускается только при креплении обводного провода. Перед установкой изолятор необходимо очистить от грязи ветошью, смоченной в керосине.

Изоляторы на опорах крепятся с помощью стальных крюков и штырей. Типы крюков и штырей, применяемых для различных изоляторов, приведены в табл. 26, 27.

Основное исполнение крюков – с тремя рядами выступающих ершей или насечек в верхней части штыревого конца крюка. Изготавливают также крюки, у которых вместо ершей или насечек накатана резьба под изолятор.

Для прочного закрепления крюков в опоре отверстия под них нужно сверлить по внутреннему диаметру резьбы. Глубина отверстия должна быть на 15–20 мм меньше нарезанной части крюка. Крюк обязательно ввертывать в тело опоры всей нарезанной частью плюс 10–15 мм.

При установке штырей на деревянных траверсах следует с обеих сторон траверсы ставить шайбы толщиной 4 мм и диаметром 75 мм. Затес под шайбы должен быть минимальным.

Для предохранения древесины от загнивания затесы и места сверления под штыри обрабатываются креозотом или пастой. К стальным траверсам штыри разрешается крепить сваркой.

Расположение проводов на опоре

Провода ВЛ могут располагаться горизонтально – на траверсах либо один над другим при креплении изоляторов на крючьях.

Нулевой провод должен располагаться ниже фазных проводов всех цепей, прокладываемых на опоре. Этот провод общий для всех цепей, он крепится на изоляторах так же, как и фазные провода.

Провода наружного освещения располагаются над нулевым проводом, под фазными проводами распределительной сети.

Расстояния между проводами принимаются в соответствии с табл. 28.

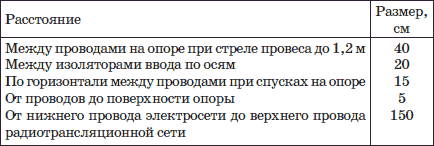

Таблица 28. Наименьшие допустимые расстояния между проводами на опорах ВЛ

Крепление проводов

Провода крепятся к изоляторам на опорах проволочными вязками или зажимами (рис. 36).

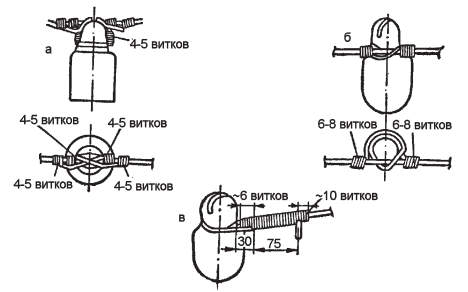

Рис. 36. Крепление проводов на изоляторах проволочной вязкой: а – на головке изолятора; б – на шейке изолятора; в – концевое крепление для ответвлений к выводам

На прямых участках линий провода крепятся на шейке изолятора со стороны опоры. Это делается для того, чтобы при разрушении вязки к изолятору провод

не упал на землю, а остался висеть на крюке.

На углах провод закрепляется на шейке изолятора с внешней стороны угла.

Проволочная вязка выполняется двойным крестом из того же металла, что и провод.

Таблица 29. Диаметры вязальной проволоки для крепления проводов любых сечений в зависимости от материала

Внимание!

При выполнении вязки не допускается изгибание провода вязальной проволокой.

Провода ответвлений от ВЛ к вводам должны иметь глухое крепление.

Соединение и ответвление проводов

Соединение проводов ВЛ выполняют:

• в петлях анкерных опор – анкерными и ответвительными зажимами, овальными соединителями, монтируемыми методом скручивания, петлевыми плашечными и прессуемыми аппаратными зажимами (рис. 37, 38);

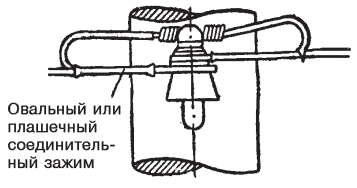

Рис. 37. Анкерное крепление проводов

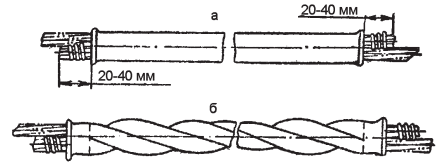

Рис. 38. Соединение сталеалюминиевых проводов овальным соединителем СОАСметодом скручивания: а – соединитель с введенными проводами; б – скрученный соединитель

• в пролетах – овальными соединителями, монтируемыми методом скручивания.

Однопроволочные провода допускается соединять путем скрутки с последующей пайкой. Сварка встык однопроволочных проводов не допускается.

Соединение проводов из разных металлов или разных сечений должно выполняться только на опорах при помощи переходных зажимов.

Марки и технические характеристики соединительной арматуры приведены в табл. 30.

Таблица 30. Соединительная арматура

Установка и закрепление опор в грунте

Сооружение ВЛ должно вестись обязательно в соответствии с проектом. Трассу прокладки уточняют на месте с представителями заинтересованных организаций, внося при необходимости изменения в основной проект и в проект организации работ. На местности производят разбивку трассы. Для этого измеряют расстояние между соседними, угловыми или анкерными опорами и разбивают на равные участки, близкие к принятой для данной линии длине пролета, которая не должна превышать 40–45 м. Затем размечают на местности места промежуточных опор, забивая колышки строго по прямой линии.

При установке опор необходимо обеспечивать вертикальность стоек, горизонтальность траверс и прямолинейность трассы между анкерными и угловыми опорами. Выход опор из створа линии не должен превышать 100 мм. Отклонение опор от вертикали вдоль и поперек линии допускается не более 1/100 от высоты опоры. Минимальное заглубление промежуточных опор в грунте должно быть на 10 см больше, чем глубина промерзания грунта.

Анкерные опоры заглубляются на 2–2,2 м, а угловые – на 2,3–2,5 м.

Подкосы закапываются на глубину 1,5–1,7 м от уровня земли. Засыпают котлованы сразу же после установки и выверки опор. Грунт надо тщательно уплотнять путем послойного трамбования.
