Современный монтаж электропроводки и теплых полов

Назарова Валентина Ивановна

Сечение провода рассчитывают по следующей формуле:

S = D²/4,

где S – сечение провода, мм²;

– число, равное 3,14;

D – диаметр провода, мм.

Диаметр токоведущей жилы (без изоляции) измеряют штангенциркулем или микрометром. Сечение жил многопроволочных проводов определяют по сумме сечений всех входящих в жилу проволок.

Изоляция установочных проводов рассчитана на определенное рабочее напряжение. Поэтому при выборе марки провода следует учитывать, что рабочее напряжение, на которое рассчитана изоляция провода, должно быть больше напряжения питающей электрической сети. Напряжение сети стандартизировано: – линейное напряжение 380 В, фазное – 220 В, а установочные

провода выпускаются на номинальное напряжение 380 В и свыше, поэтому, как правило, они пригодны для устройства электропроводок.

Установочные провода должны соответствовать подключаемой нагрузке. Для одной и той же марки и одного и того же сечения провода допускаются различные по величине нагрузки, которые зависят от условий прокладки. Например, провода или кабели, проложенные открыто, лучше охлаждаются, чем проложенные в трубах, или скрыто под штукатуркой. Провода с резиновой изоляцией допускают длительную температуру нагрева их жил, не превышающую 65 °C, а провода с пластмассовой изоляцией – 70 °C.

Сечение токопроводящих жил выбирают исходя из предельного допустимого нагрева жил, при котором не повреждается изоляция проводов. Допустимые длительные нагрузки на провода, шнуры и кабели приведены в табл. 3–7.

Марки проводов и шнуров с резиновой и поливинилхлоридной изоляцией, области их применения и способы прокладки приведены в табл. 8.

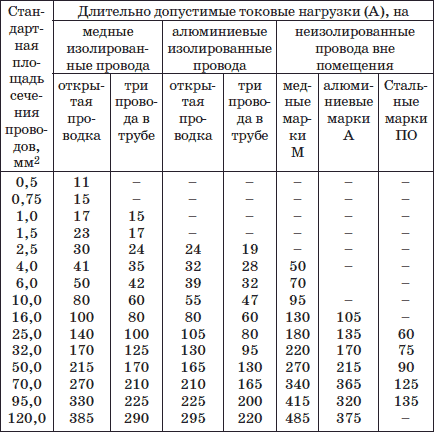

Таблица 3. Длительно допустимые токовые нагрузки (токи) на провода и шнуры с резиновой и поливинилхлоридной изоляцией, а также на неизолированные провода воздушных линий

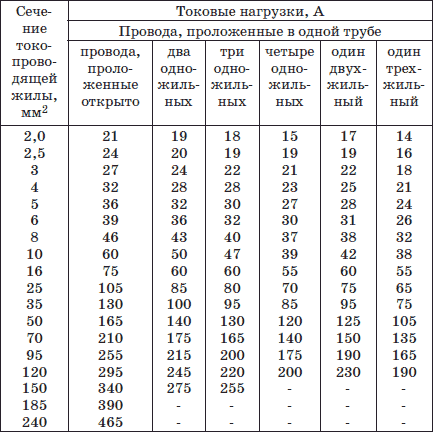

Таблица 4. Допустимые нагрузки на алюминиевые провода с резиновой и поливинилхлоридной изоляцией

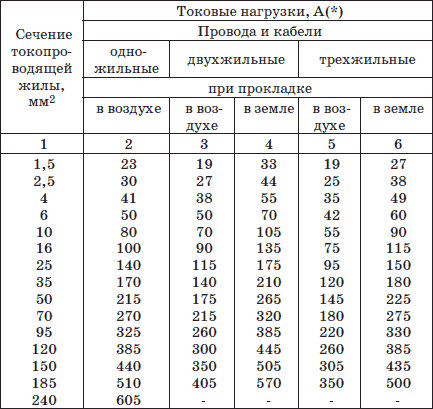

Таблица 5. Допустимые нагрузки на медные провода с резиновой изоляцией в металлических защитных оболочках и кабели с медными жилами, с резиновой изоляцией в свинцовой, поливинилхлоридной, наиритовой или резиновой оболочках, бронированные и небронированные

(*) Токовые нагрузки относятся к проводам и кабелям как с заземляющей жилой, так и без нее.

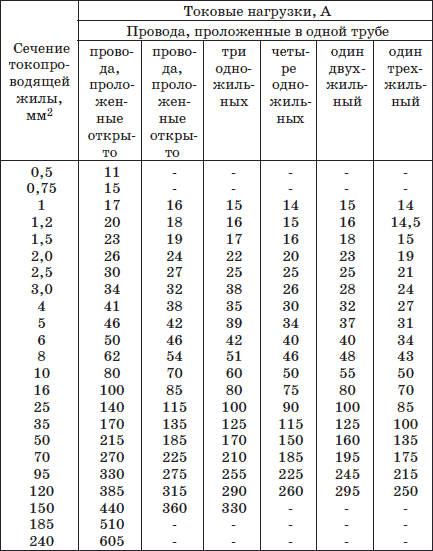

Таблица 6. Допустимые нагрузки на медные провода и шнуры с резиновой или поливинилхлоридной изоляцией

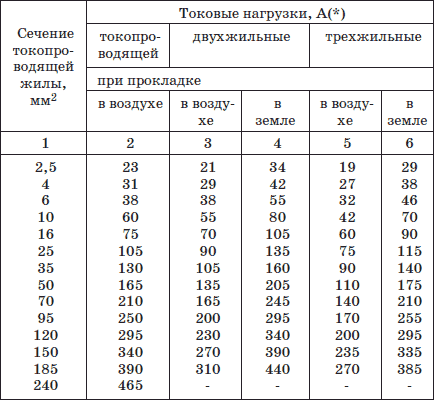

Таблица 7. Допустимые нагрузки на кабели с алюминиевыми жилами, с резиновой или пластмассовой изоляцией в алюминиевой, свинцовой, поливинилхлоридной и резиновой оболочках, бронированные и небронированные

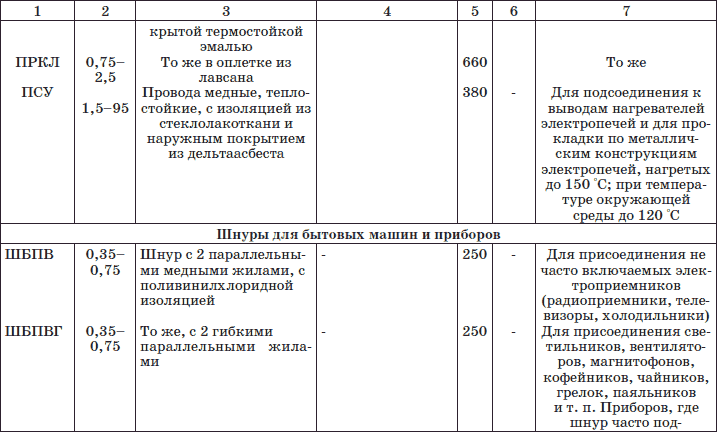

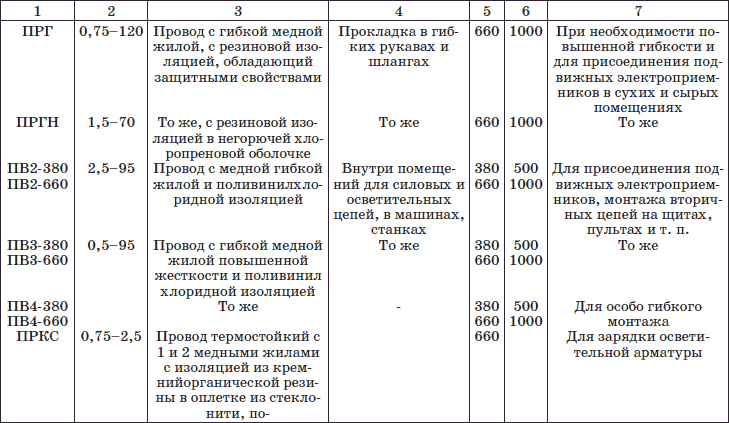

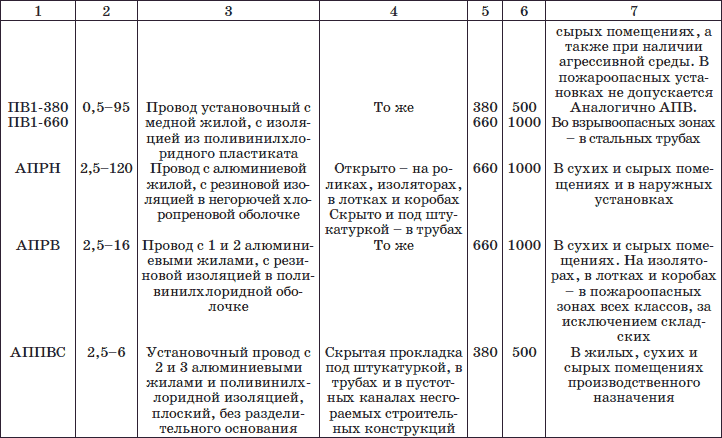

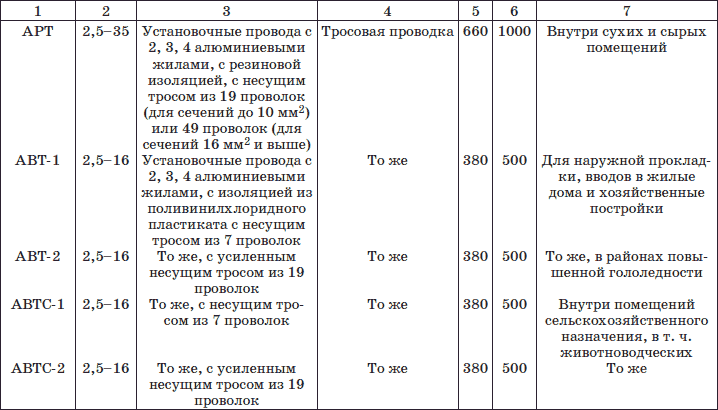

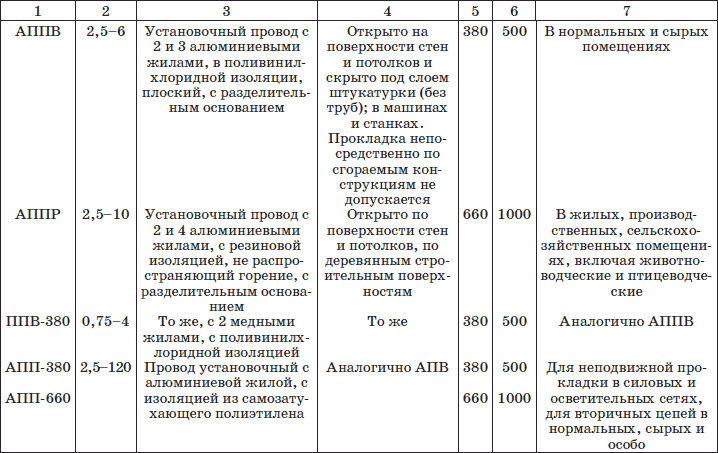

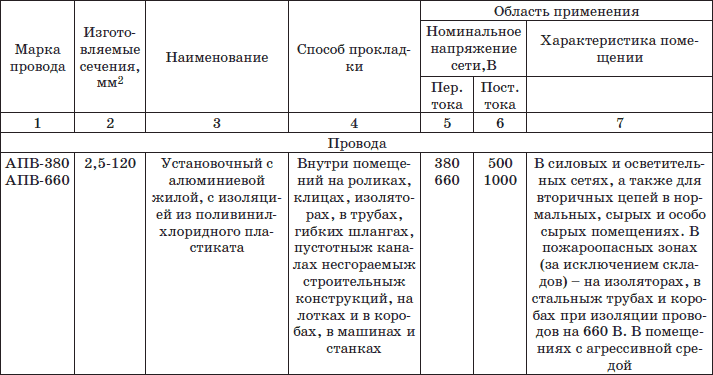

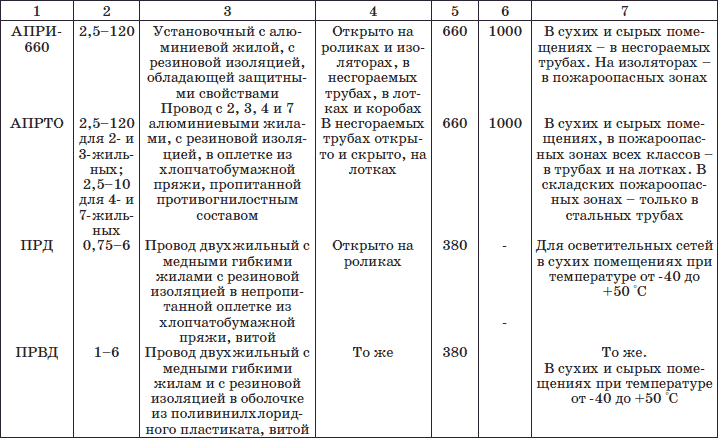

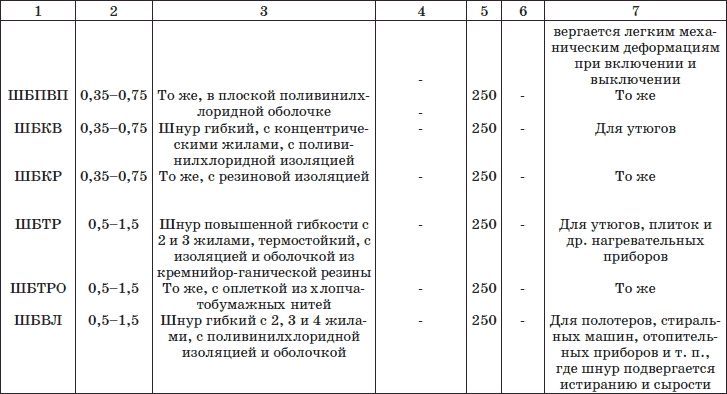

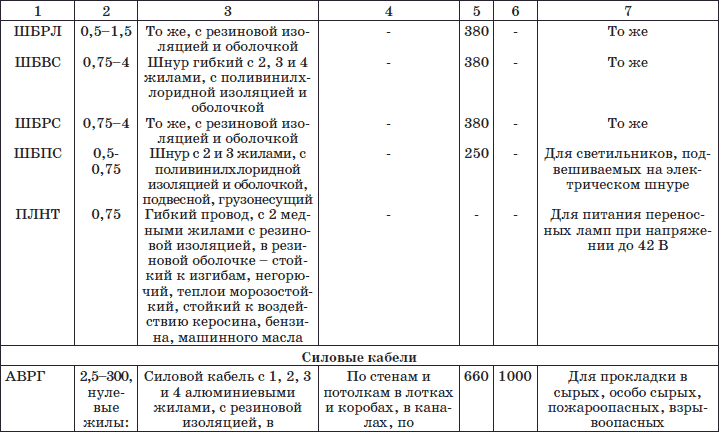

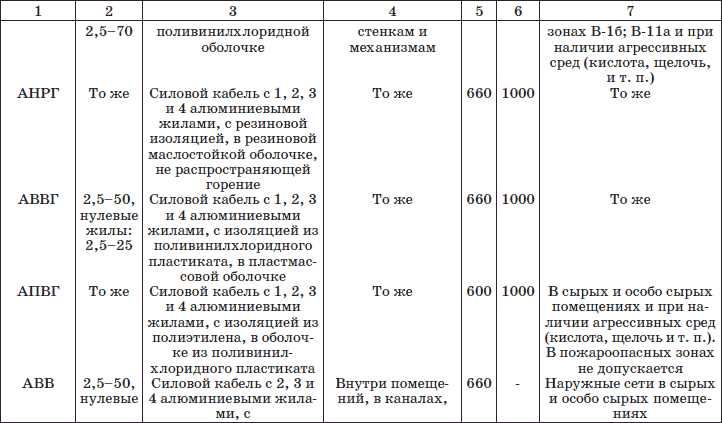

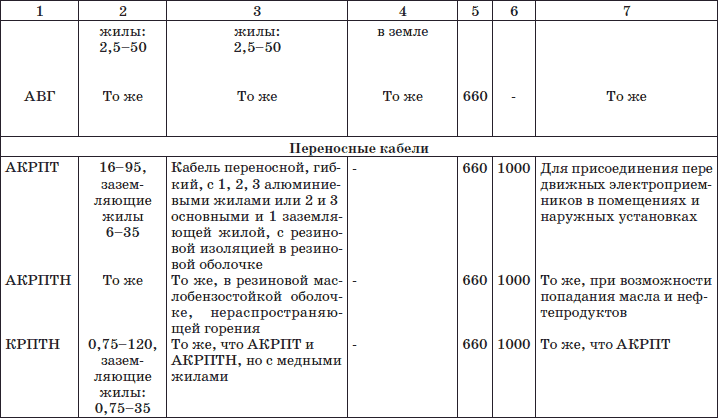

Таблица 8. Области применения и способы прокладки изолированыхпроводов и шнуров с резиновой и поливинилхлоридной изоляцией

Технические

требования к электропроводкам

Защищенные провода и кабели типа АПРН, АПРВ, АВРГ, АПРГ, АВВГ и т. п. разрешается прокладывать непосредственно по поверхности стен, потолков. Высота прокладки их в изоляционных трубах с металлической оболочкой или в гибких металлических рукавах от уровня пола не нормируется.

Открытую электропроводку незащищенными изолированными проводами в помещениях без повышенной опасности следует прокладывать на высоте не менее 2 м от пола, а в помещениях с повышенной опасностью и особо опасных помещениях – на высоте не менее 2,5 м от пола. Если это условие выдержать в реальной обстановке невозможно, то такие проводки необходимо защищать от механических повреждений или применять защищенные провода и кабели.

Защиту электропроводок в местах возможных механических повреждений осуществляют стальными коробами, уголками, тонкостенными трубами, металлорукавами, ограждениями или прокладывают скрыто.

При открытой прокладке защищенных проводов и кабелей с оболочкой из сгораемых материалов и незащищенных проводов расстояние в свету от проводов (кабеля) до поверхности сгораемых оснований должно быть не менее 10 мм. Для обеспечения этого условия применяют ролики, изоляторы, клицы и т. п. При невозможности обеспечить указанное расстояние провод или кабель отделяют от поверхности слоем несгораемого материала, например, асбеста, выступающего с каждой стороны провода или кабеля не менее чем на 10 мм.

При скрытой проводке проводов и кабелей с оболочками из сгораемых материалов и незащищенных проводов в пустотах строительных конструкций, в бороздах и т. д. с наличием сгораемых конструкций провода и кабели защищают сплошным слоем несгораемого материала со всех сторон, где имеется сгораемый материал строительной конструкции.

При открытой прокладке проводов и кабелей по стенам, перегородкам и потолкам нужно придерживаться архитектурной линии помещения. Спуски к выключателям и штепсельным розеткам прокладываются вертикально (по отвесу); горизонтальные участки проводки – параллельно карнизам; ответвления к лампам – перпендикулярно к линиям пересечения стен и потолка. В помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку рекомендуется выполнять выше верхнего обреза обоев.

Квартирные щитки с электросчетчиком устанавливают на высоте 0,8–1,7 м от пола в месте, исключающем механическое повреждение щита и имеющем свободный доступ к обслуживанию (в случае аварийного включения и выключения автоматов защиты).

Если квартирный щиток имеет два и более автоматических выключателя, то штепсельные розетки и сеть общего освещения целесообразно присоединять к разным автоматам.

Соединения и ответвления проводов и кабелей, проложенных скрыто или открыто в трубах и металлических рукавах, выполняют в соединительных и ответвительных коробках. Конструкции соединительных и ответвительных коробок должны соответствовать способам прокладки и условиям окружающей среды.
