Значительное распространение в садовом хозяйстве и быту сельского жителя получили малогабаритные центробежные электронасосы, характеристики которых приведены в табл. 39.
Самовсасывающие вихревые насосы. Большой интерес представляют самовсасывающие насосы. К ним относится центробежный вихревой насос марки 1СЦВ-1,5М, предназначенный для подачи воды из колодцев, скважин и открытых водоемов. Самовсасывание обеспечивается тем, что всасывающий и напорный присоединительные патрубки расположены выше оси насоса. Поэтому его рабочая полость всегда заполнена водой и для включения насоса в работу после остановки не надо его заливать водой.
Электромагнитные вибрационные насосы. Широкое распространение получили объемно-инерционные насосы с электромагнитным вибрационным двигателем. Принцип их действия основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику. При сравнительно небольшой потребляемой мощности (250 Вт) и малой массе производительность таких насосов достигает 1,5 м3 /час при максимальном напоре до 40 м.
Электромагнитные (вибрационные) насосы не имеют трущихся поверхностей вращающихся деталей и не требуют смазки. К ним относятся насосы «Малыш», НЭБ-1/20, «Струмок», «Родничок». Характеристики вибрационных электронасосов приведены в табл. 40.
Электромагнитные насосы предназначены для подъема воды из колодцев и трубчатых скважин при их непосредственном погружении в воду без предварительной заливки водой.
Питаются насосы от однофазной сети переменного тока. Режим работы длительный. Установка электронасоса «Малыш» показана на рис. 47.

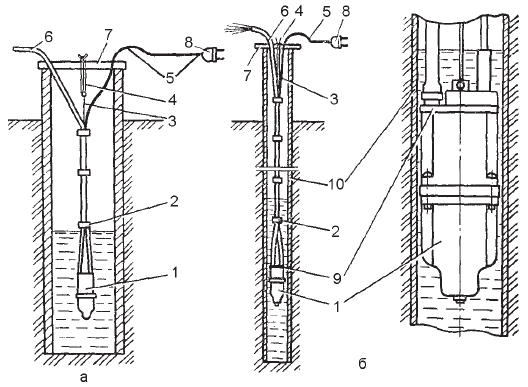

Рис. 47. Установка электронасоса «Малыш»: а – в колодце; б – в обсадной трубе: 1 – насос; 2 – связка провода со шлангом; 3 – подвеска капроновая; 4 – пружинная подвеска из резины; 5 – провод; 6 – шланг; 7 – перекладина; 8 – вилка; 9 – кольцо; 10 – труба обсадная
В условиях садового хозяйства и индивидуального коттеджа находят широкое применение автоматизированные водоподъемные установки бытового назначения ВУ-1,5-19 и ВУ-45, которые позволяют при условии надежного электроснабжения полностью автоматизировать систему водоснабжения потребителей с суточным водопотреблением до 10 м3.
Установки ВУ работают следующим образом. Подается напряжение на блок управления. Выключателем приводится в действие насос, вода подается потребителю. Если расход воды прекратился или он меньше подачи насоса, то вода поступает в камеру гидроаккумулятора. Наполняя гидроаккумулятор, вода сжимает воздушную камеру, давление в системе растет и по достижении заданного значения давления реле РД-1м отключит насос. При возобновлении потребления вода в трубопроводную сеть подается из гидроаккумулятора под давлением сжатого воздуха. Постепенно давление в гидроаккумуляторе падает, и, когда оно достигает нижнего значения настройки, реле включит насос в работу. Затем цикл работы установки ВУ повторяется. Таким образом, потребитель постоянно обеспечен водопроводной водой.
Водяные насосы по назначению различают как:
• водоподъемные: предназначены для извлечения воды из колодцев, скважин и подъема ее на нужную высоту;
• дренажные: призваны откачивать воду из подвалов, погребов или котлованов. К дренажным относят также насосы
• циркуляционные: специализированные насосы, задача которых поддержание постоянной циркуляции (или по-другому – движения воды в отопительной системе дома.
Sаer Mino-33. Дренажный насос (Италия).
Максимальная производительность 72 литра в минуту. Максимальный напор 6 метров. Напряжение питания 220 В. Мощность до 180 Вт. Присоединительные размеры: выходной 1 дюйм. Габариты: 144x140x271 мм. Вес: 3,7 кг.
Чтобы насос исправно работал, необходимо соблюдать правила эксплуатации: хранить, перевозить и эксплуатировать дренажные насосы фирма Saer рекомендует в вертикальном положении.
Sаer PD 503/PD 505. Дренажные насосы (Италия).
Максимальная производительность 350500 литров в минуту. Максимальный напор 11 и 16 метров соответственно. Напряжение питания 220 В. Максимальная мощность 562-1125 Вт. Присоединительные размеры: выходной 1,25 дюйма. Габариты: 232x220x416 мм. Вес: 10–11 кг.
Высокая мощность и производительность этих моделей позволяет использовать их для откачивания больших объемов воды (бассейнов, резервуаров) или для понижения уровня грунтовых вод. Для подачи воды в дома, на фермы или садовые участки из неглубоких колодцев эти погружные насосы тоже подходят.
Для безопасной эксплуатации насосов большой мощности очень важно использовать защитную автоматику. Эти модели снабжены встроенными в корпус пускозащитными устройствами и комплектуются поплавковыми выключателями.
Nocchi pumps Vip 130/6 Auto. Дренажный насос (Италия).
Максимальная производительность 130 литров в минуту. Максимальный напор б метров. Напряжение питания 220 В. Мощность 320 Вт. Присоединительные размеры: выходной 1,25 дюйма. Габариты: 290х1б5х1б5 мм. Вес: 4,5 кг. VIP – очень простая и дешевая серия насосов итальянской компании Nocchi pumps. Vip 130/б – модель дренажного типа, обладает довольно неплохой производительностью при весьма компактных размерах и малом весе. Сто тридцать литров в минуту – это означает, что насос может не только откачивать воду из подвала, но и перекачивать большие объемы из одной емкости в другую. Используя вспомогательное оборудование, вроде внушительной бочки, которая будет выступать в роли накопительного бака, можно даже построить упрощенную модель водопровода.
Ради удобства и безопасности эксплуатации насосы обычно комплектуются поплавковым выключателем, что спасает Vip (который, как и положено водяному насосу, боится «сухого хода») от очень неприятных проблем. Для нормальной работы насоса уровень воды должен быть не менее 8 см. Если «поплавка» нет, то за уровнем хозяину придется следить самому и быть очень бдительным.
Nocchi pumps Vort 150/7 Auto. Фекальный насос (Италия).
Максимальная производительность 130 литров в минуту. Максимальный напор 7 метров. Напряжение питания 220 В. Мощность 370 Вт. Присоединительные размеры: выходной 1,25 дюйма. Габариты: 300х1б5х1б5 мм. Вес: 4,5 кг. Этот насос Nocchi pumps – фекальный. Vort 150/7 – агрегат небольшой мощности, он прекрасно подойдет для любого владельца участка, если, конечно, хозяин беспокоится о санитарных условиях на своем участке и не желает откладывать чистку известного места до тех пор, пока это не превратится в настоящую проблему. Поместив насос в выгребную яму, о нем можно забыть, все, что нужно машине для работы, – электроэнергия и «рабочая среда». Как и положено фекальному насосу, Vort 150/7 Auto приспособлен к перекачиванию жидкостей с большим количеством крупных взвесей. Большая часть его деталей выполнена из алюминия и нержавейки.
