Справочник мастера столярно-плотничных работ
Шрифт:
18) водослой – это порок, который поражает растущее дерево. Он представляет собой зоны ядра или спелой древесины, окрашенные в ненормально темный цвет, и образуется вследствие резкого повышения влажности. После высыхания на его месте образуются трещины. Кроме того, снижается ударная вязкость при изгибе;
19) закомелистость – это значительное утолщение ствола, вследствие чего увеличивается количество отходов, уменьшается выход пиломатериалов. Кроме того, такой материал непригоден для возведения сруба;
20) косослой – расположение древесных волокон не вдоль ствола, а по спирали, что усложняет
При окислении дубильных веществ в составе срубленной древесины под воздействием химических и биологических процессов появляются отличные от нормы окраски, которые называются химическими. Они отличаются равномерностью окрашивания и находятся в поверхностных слоях древесины, залегая на глубине не более 5 мм. После высыхания могут выцветать. В зависимости от цвета химические окраски подразделяются на:
1) про дубину. Это красновато-бурая или бурая окраска подкорковых слоев, которая характеризует сплавную древесину (ель, иву, дуб), содержащую большое количество дубильных веществ;
2) дубильные потеки в виде бурых пятен, возникающие на поверхности сортимента. Такой порок встречается на древесине, содержащей большое количество дубильных веществ;
3) желтизну, при которой заболонь приобретает светло-желтую окраску. Данному пороку подвержена сплавная древесина хвойных пород, если осуществляется форсированная сушка.
Химические окраски могут быть светлыми, сквозь которые просматривается текстура, и темными, которые скрывают текстуру древесины. Физические и механические свойства материала не страдают.
Грибы по-разному воздействуют на древесину – с изменением ее физико-механических свойств и без него. Первые называются деревоокрашивающими, вторые – дереворазрушающими.
При грибных поражениях древесина изменяет окраску, начинает загнивать. Грибы, под действием которых она негативно изменяется, классифицируются на деревоокрашивающие и дереворазрушающие.
Древесина, особенно неокоренная и свежесрубленная, часто страдает от насекомых, которые прокладывают ходы в коре и могут проникать довольно глубоко. Совокупность ходов и отверстий называется червоточиной (рис. 12), которая в зависимости от глубины поражения бывает поверхностной (до 3 мм), неглубокой (до 15 мм), глубокой (от 15 мм) и сквозной.

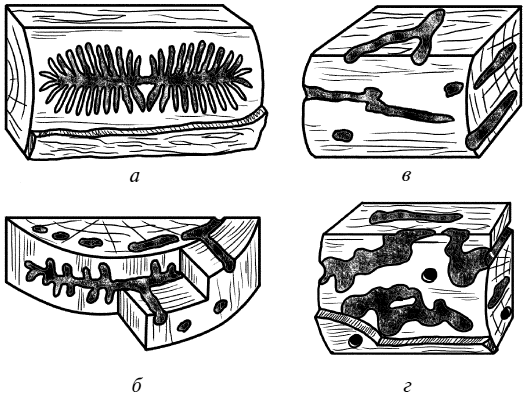

Рис. 12. Разновидности червоточины: а – поверхностная; б – неглубокая; в – глубокая; г – сквозная
На поверхности древесины она имеет вид бороздок или отверстий. По размеру червоточина бывает крупной (диаметром более 3 мм) и некрупной (менее 3 мм).
Если поверхностная червоточина практически не изменяет механические свойства
Пороками древесины также считаются:
1) инородные включения, к которым относятся гвозди, проволока и т. д., которые внешне проявляются локальными вздутиями, складками и пр. Их наличие затрудняет обработку древесины;
2) механические повреждения, возникающие при заготовке, транспортировании и т. п. (обдиры коры, отщеп, заруб и др.);
3) обугленность – участки, поврежденные огнем;
4) скос пропила появляется при заготовке древесины, когда торец и продольная ось сортимента не образуют прямой угол;
Рис. 13. Разновидности покоробленности: а – простая продольная по пласти; б – сложная продольная по пласти; в – продольная по кромке; г – поперечная; д – крыловатость
5) обзол – кусок боковой поверхности, оставшийся на обрезном материале. Такой порок уменьшает ширину материала и увеличивает отход древесины;
6) закорина – участок коры на поверхности шпона;
7) дефекты обработки резанием, среди которых можно назвать риски (следы режущей кромки инструмента), волнистость (из-за неплоского пропила), ворсистость (образуется частыми и не до конца отделенными волокнами древесины), ожог (в результате обработки материала тупым инструментом) и др.
Вследствие разных причин древесина может подвергаться различным деформациям, в частности покоробленности (искривлению пиломатериалов при сушке, хранении, выпиловке), которая представлена несколькими разновидностями (рис. 13).
Таковы свойства и характеристики древесины, которая может быть использована для столярных и плотничных работ.
СУШКА, ЗАЩИТА И ХРАНЕНИЕ ДРЕВЕСИНЫ
К недостаткам древесины относят склонность к загниванию, подверженность поражению насекомыми, огнеопасность. Но современные технологии позволяют либо преодолеть их, либо максимально снизить риск возникновения подобных явлений. Рассмотрим все по порядку.
По устойчивости к гниению древесина делится на четыре класса (табл. 5).
Таблица 5
Гнилостные процессы в древесине возникают в том случае, если ее влажность составляет 20–60 %, а окружающий воздух имеет температуру 2 – 40 °C. Эти же условия способствуют поражению грибами, наиболее опасные из которых – домовые грибы, уничтожающие структуру древесины настолько, что она утрачивает свои механические свойства.
