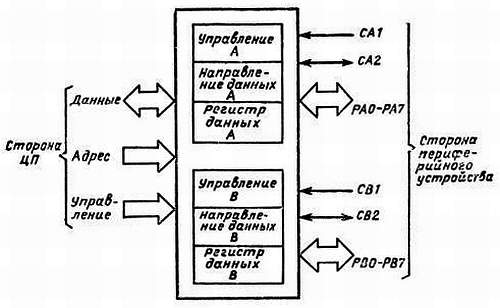

На рис. 7.7 показана разводка контактов нескольких программируемых микросхем параллельного ввода-вывода.

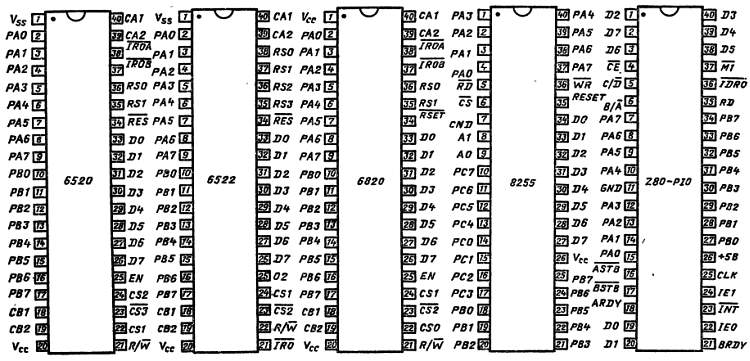

Рис. 7.7. Разводка контактов распространенных программируемых микросхем параллельного ввода-вывода.
Последовательные данные передаются в синхронном или асинхронном режимах. В синхронном режиме все передачи осуществляются под управлением общего сигнала синхронизации, который должен присутствовать
Подробнее этот вопрос рассмотрен в гл. 8.
Программируемые микросхемы последовательного ввода-вывода выпускаются под разными названиями, например:
6850 — асинхронный связной интерфейсный адаптер (ACIA);
6852 — синхронный адаптер последовательных данных (SSDA);
8251 —универсальный синхронно-асинхронный приемник-передатчик (USART);
8256 — универсальный асинхронный приемник-передатчик (UART);
Z80-DART— сдвоенный асинхронный приемник-передатчик (DART).
Как и у микросхем параллельного ввода-вывода, у программируемых микросхем последовательного ввода-вывода наблюдается общность внутренней архитектуры. Вот список наиболее типичных сигналов:
D0—D7 — входные-выходные линии данных, подключаемые непосредственно к шине микропроцессора;
RXD — принимаемые данные (входные последовательные данные);
TXD — передаваемые данные (выходные последовательные данные);
CTS — сброс передачи. На этой линии периферийное устройство формирует сигнал низкого уровня, когда оно готово воспринимать данные от микропроцессорной системы;
RTS — запрос передачи. На эту линию микропроцессорная система выдает сигнал низкого уровня, когда она намерена передавать данные в периферийное устройство.
Все сигналы программируемых микросхем последовательного ввода-вывода ТТЛ-совместимы. Отметим, однако, что эти сигналы рассчитаны только на очень короткие линии связи, например между клавиатурой и корпусом компьютера. Для последовательной передачи данных на значительное расстояние требуются дополнительные буферы и преобразователи уровней, включаемые между микросхемами последовательного ввода-вывода и линией связи.
Разводка контактов наиболее распространенных программируемых микросхем последовательного ввода-вывода показана на рис. 7.8.

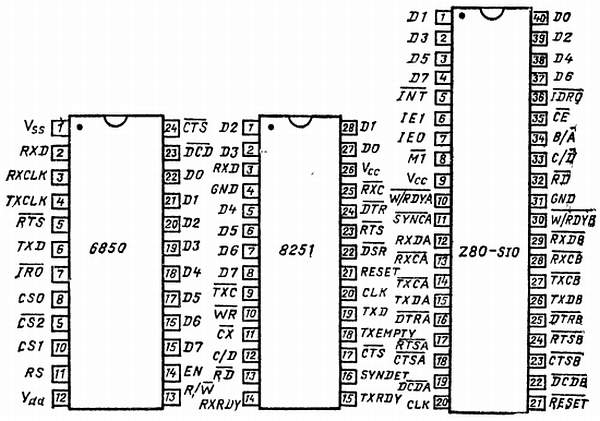

Рис. 7.8. Разводка контактов распространенных программируемых микросхем последовательного ввода-вывода.
Поскольку работа программируемых микросхем параллельного ввода-вывода предсказуема, можно обнаружить возникающие в них неисправности, измерив сигналы на различных входных и выходных линиях. Поиск неисправностей в микросхемах параллельного ввода-вывода оказывается сравнительно простой задачей, чего нельзя сказать о микросхемах последовательного ввода-вывода.
Прежде всего следует убедиться в том, что ЦП действительно выбирает подозреваемую программируемую микросхему ввода-вывода. Для этого достаточно проверить сигналы на линиях управления с помощью логического пробника. Убедившись в выборе конкретной микросхемы, необходимо проверить ситуацию со стороны периферийного устройства. По возможности целесообразно написать короткую программу для исследования порта (т. е. считывания или записи данных) и проконтролировать возникающие при ее выполнении логические условия. Отказ транзистора внешнего драйвера часто выводит из строя буфер-драйвер внутри программируемой микросхемы ввода-вывода, но повреждение не обязательно распространяется на все восемь линий конкретного порта. Следовательно,
Когда микросхемы вставлены в гнезда, целесообразно заменить подозреваемую микросхему на заведомо исправную (не забудьте при этом выключить питание и отсоединить все внешние схемы). Как и в случае с полупроводниковой памятью, рекомендуется смонтировать гнездо для микросхемы, если его нет.
Обнаружить неисправность в программируемых микросхемах последовательного ввода-вывода гораздо труднее. Здесь также рекомендуется прежде всего проверить условия со стороны ЦП, т. е. различные сигналы шины управления и выбора микросхемы. Убедившись в том, что микросхема выбирается, можно проверить состояния линий RTS и CTS (при выводе) и
Полезно, также выполнить короткую тест-программу порта, например цикл, который непрерывно выводит в порт один и тот же байт. Отметим, однако, что последовательный интерфейс с RS-232C требует сигналов квитирования, поэтому очень важно проверить драйверы и приемники линии связи, разъемы и кабели, а также само периферийное устройство, прежде чем менять микросхему последовательного ввода-вывода.
Глава 8
Интерфейсы
Рассмотрим теперь два важнейших способа соединения микропроцессорных систем и периферийных устройств: хорошо известный (но часто довольно плохо понимаемый) последовательный интерфейс RS-232C и менее известную универсальную приборную шину GPIB (IEEE-488).
Несомненно, интерфейс RS-232C/CCITT V24 является наиболее широко распространенной стандартной последовательной связью между микрокомпьютерами и периферийными устройствами. Интерфейс, определенный стандартом Ассоциации электронной промышленности (EIA), подразумевает наличие оборудования двух видов: терминального DTE и связного DCE.
Чтобы не составить себе неправильного представления об интерфейсе RS-232C, необходимо отчетливо понимать различия между этими видами оборудования. Терминальное оборудование, например микрокомпьютер, может посылать и (или) принимать данные по последовательному интерфейсу. Оно как бы оканчивает (terminate) последовательную линию. Связное же оборудование понимается как устройства, которые могут упростить последовательную передачу данных совместно с терминальным оборудованием. Наглядным примером связного оборудования служит модем (модулятор-демодулятор). Он оказывается соединительным звеном в последовательной цепочке между компьютером и телефонной линией (рис. 8.1).
Рис. 8.1. Типичная последовательная линия связи между микрокомпьютерами:
1 — закрепленный 25-контактный разъем типа D (штырьки); 2 — съемный 25-контактный разъем типа D (отверстия); 3, 9 — кабель интерфейса RS-232C; 4 — съемный 25-контактный разъем типа D (штырьки); 5 — закрепленный 25-контактный разъем типа D (отверстия); 6 — телефонная линия; 7 — закрепленный 25-контактный разъем типа D (отверстия); 8 — съемный 25-контактный разъем типа D (штырьки); 10 — съемный 25-контактный разъем типа D (отверстия); 11 — закрепленный 25-контактный разъем типа D (штырьки)
