Средний танк М48

Никольский Владимир Павлович

В процессе серийного производства на М48 начали устанавливать пушки с Т-образным дульным тормозом: использовавшийся ранее цилиндрический тормоз приводил при выстреле к образованию большого количества пыли, демаскирующей танк. Новый дульный тормоз стал типовым для всех 90-мм танковых пушек, однако, как выяснилось на практике, его эффективность не намного превосходила старый, цилиндрический.

Пришлось также внести изменения в ходовую часть — поставить дополнительное колесо между последним опорным катком и ведущей звездочкой. Колесо препятствовало сбросу гусеницы при резких разворотах. Среди других усовершенствований — модификация люка механика-водителя, теперь он имел большую площадь, и сначала его крышка приподнималась, а потом сдвигалась; таким образом, необходимость в убираемых перископах отпала.

М48

С

августа 1953 года на башни М48 стали устанавливать низкопрофильные командирские башенки М1 фирмы «Эйркрафт Армамент» с 12,7-мм пулеметом. Приводы разворота башенки и наведения пулемета в вертикальной плоскости были электрогидравлическими, время одного полного оборота — 15 с. Башенка имела по периметру пять наблюдательных блоков. Установка в ней пулемета ограничивала внутреннее свободное пространство и затрудняла работу командира, а неудачное расположение соленоида дистанционного электроспуска приводило к тому, что соленоид регулярно «сносился» ногами танкистов при спешном «нырянии» в башню. Кроме того, командирская башенка увеличивала и без того немалую высоту «Паттона». Мнения относительно необходимости введения на танках подобных башенок разделились. На американских машинах они остались и получили дальнейшее развитие на М60, а в ряде стран, куда поставлялись М48, их модернизировали или демонтировали. Кстати сказать, сами американцы на модели М48А5 также отказались от башенки с пулеметом.

После выпуска 3000 единиц М48 армия США присвоила танку со всеми внедренными в конструкцию изменениями индекс М48А1. Наряду с вышеперечисленными нововведениями на М48А1 появилась модернизированная трансмиссия CD-850-4B, на заднем бронелисте башни наваривалась корзина из металлических прутьев, а на решетке МТО ставился дефлектор для отвода горячих газов двигателя. До его установки при развороте башни в походное положение от работающего мотора сильно грелся ствол орудия, что приводило к его изгибу и влияло на точность стрельбы.

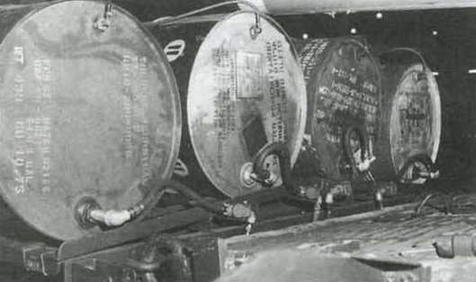

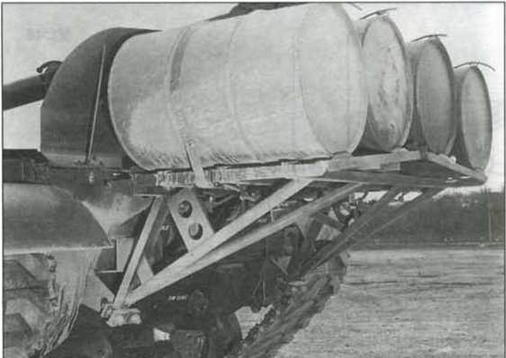

Закрепленная на корме танка консольная платформа с четырьмя 200-л топливными бочками позволила увеличить запас хода, но была крайне уязвимой для огня даже легкого стрелкового оружия

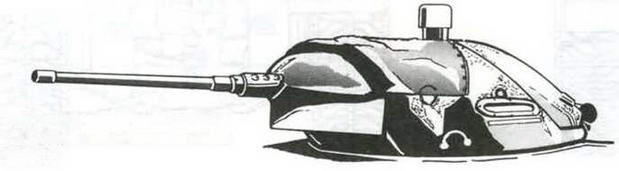

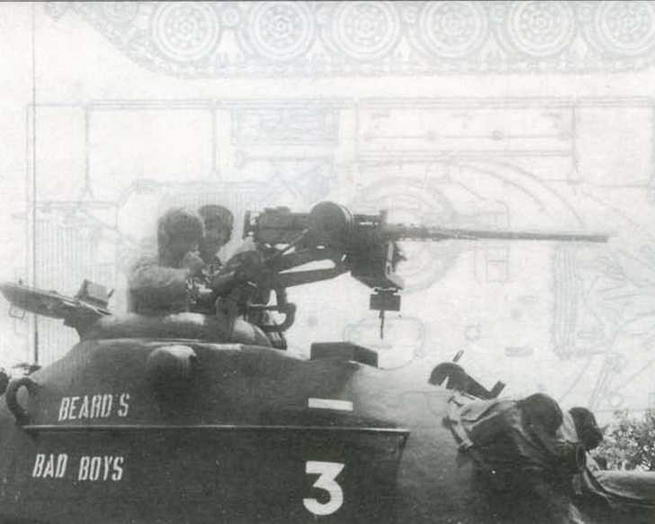

На танке М48 крупнокалиберный зенитный пулемет устанавливался над люком командира

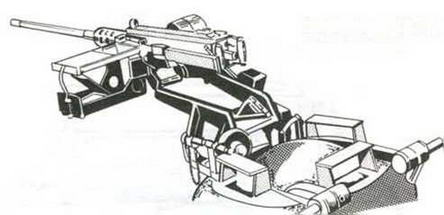

Установка 12,7-мм пулемета на танке М48

Командирская башенка М1 с 12,7-мм пулеметом танка М48А1

М48А2

Очевидно, что увеличение запаса хода М48 требовало замены двигателя и трансмиссии. Работы по установке нового мотора AVI-1970-8 и трансмиссии ХТ-1400 на три опытных образца начались на арсенале в Детройте осенью 1953 года.

Первый танк с альтернативной силовой установкой прибыл на полигон Форт-Нокс для испытаний в ноябре того же года. В связи с заменой мотора и трансмиссии пришлось перепроектировать кормовую часть корпуса. Чтобы разместить трансмиссию ХТ-1400, днище МТО опустили относительно днища корпуса, что привело к уменьшению дорожного просвета и, как следствие, ухудшению проходимости. Военные потребовали сохранить прежний клиренс и подвижность на уровне М48А1 — в результате от трансмиссии ХТ-1400 пришлось отказаться, вернувшись к старой CD-850-4B. Танк с мотором AVI-1970-8 и трансмиссией CD-850-4B получил обозначение Т48А2. Усовершенствованный вариант двигателя был перекомпонован. За счет установки на него системы непосредственного впрыска удалось уменьшить занимаемый мотором объем и увеличить емкость топливных баков танка почти вдвое — с 757 до 1440 л. Изменения коснулись и формы крыши МТО: ее высоту пришлось увеличить, а для лучшего охлаждения двигателя была перепроектирована кормовая часть корпуса, ставшая типовой для всех последующих вариантов не только М48, но и М60. Старая корма М48 практически не подавляла инфракрасное излучение силовой установки, делавшее танк очень заметным даже при использовании примитивного тепловизионного оборудования 1950-х годов. Установка же выхлопных труб под теплоизоляционной крышей заметно снизила уровень ИК-излучения.

Среди других отличий от машин предыдущих

вариантов можно отметить новое ограждение фар. На танках, предназначенных для армии, устанавливалось по три, а не по пять поддерживающих роликов на борт, танки корпуса морской пехоты, как и прежде, имели по пять роликов. В конструкцию Т48А2 были внесены и все изменения, внедренные на предыдущих моделях. В октябре 1955 года его под обозначением М48А2 запустили в серийное производство. Стоит отметить, что на разработку и запуск в серию этой модификации потребовалось два года, в то время как работы по Т48 заняли всего год.

Интерьер отделения управления танка М48

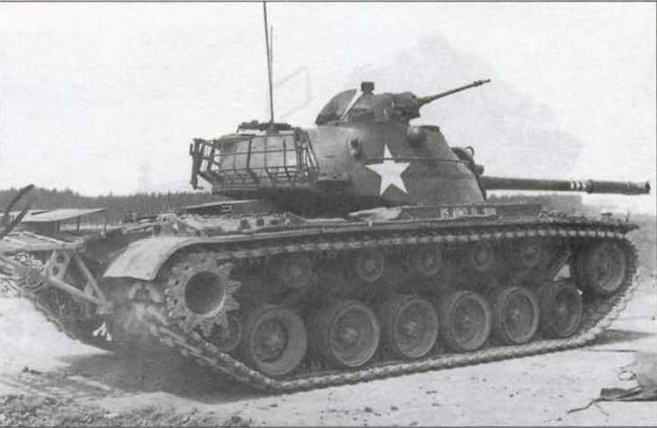

Танк М48А1 во время боевых стрельб на территории Германии. Обращают на себя внимание командирская башенка М1, дополнительный каток в ходовой части, платформа для крепления бочек с топливом и башенная корзина для амуниции

М48А2С

На варианте М48А2С вместо неудачного стереоскопического дальномера М13А1 стали ставить дальномер М17С «Консиденц», в котором использовался принцип совмещения изображения. Хотя эти дальномеры также имели ряд недостатков — большое время определения расстояния до цели и высокую погрешность — все же пользоваться ими было проще, чем стереоскопическими. На танках М48А2С вновь отказались от промежуточного ролика между последним опорным катком и ведущим колесом. Производство М48А2 и М48А2С продолжалось до конца 1959 года. Машины этих модификаций стали лидерами по выпуску среди всех построенных «паттонов».

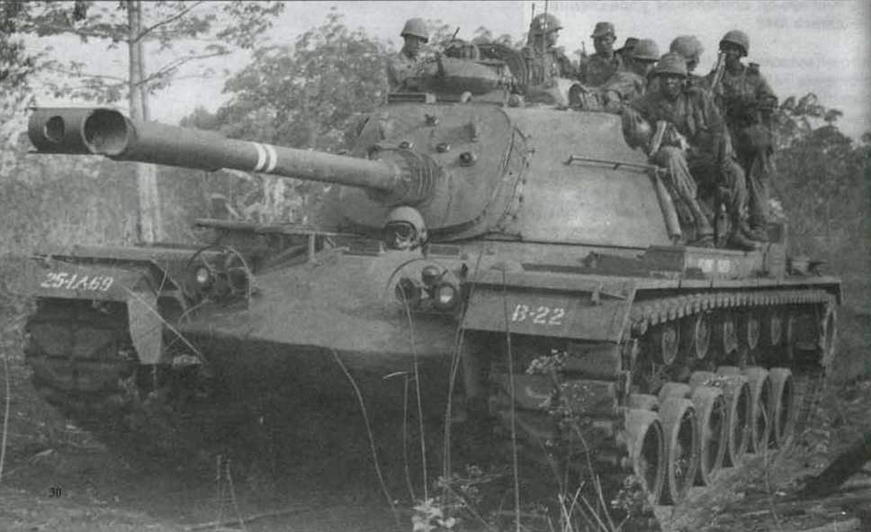

Танк М48А2С из состава 1-го батальона 69-го танкового полка армии США в окрестностях южновьетнамского города Плейку. 1967 год

Командирские башенки танков

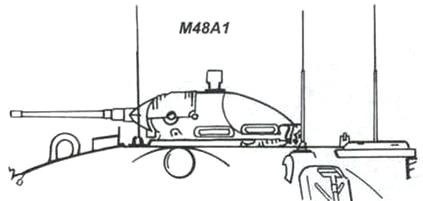

М48А1

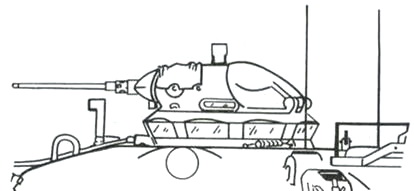

М48А3

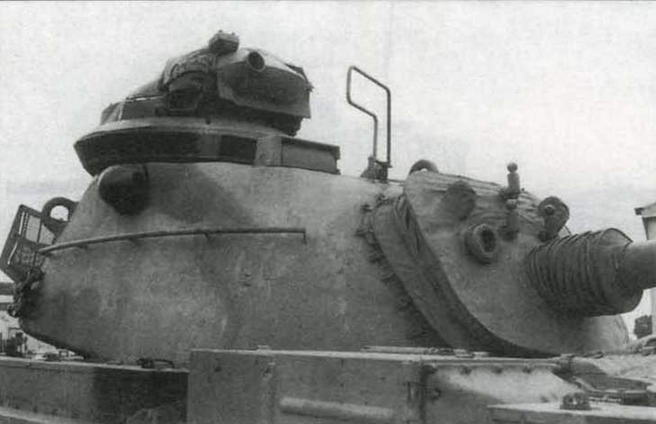

Характерным внешним отличием танка М48А3 стала командирская башенка с кольцевой вставкой приборов наблюдения, более высокая, чем стандартная М1

М48А3

На танках модели М48А3 была предпринята попытка подтянуть возможности «Паттона» к характеристикам советского Т-54. И хотя полноценным ответом на появление в Европе новой грозной машины стал М60, тем не менее запуск его в серию не означал завершения работ по совершенствованию М48.

На М60 американцы, наконец-то, установили дизельный двигатель, избавившись от едва ли не главного недостатка танков более ранних типов — малого запаса хода и повышенной пожароопасности. Общность конструкции М48 и М60 давала возможность разместить дизель и на «Паттоне». Первый из шести «пилотных» М48 с дизелями передали на Абердинский полигон для испытаний в апреле 1960 года. Танк получил индекс М48А1Е1, на нем была установлена моторно-трансмиссионная группа от М60: дизельный двигатель AVDS-1790-2 и трансмиссия «Аллисон» CD-850-6.

М60 обладал еще одним важным преимуществом перед М48 — 105-мм пушкой, более мощной, чем 90-мм орудие Т39. Ее-то и установили в башню М48А1Е1, вместе со спаренным 12,7-мм пулеметом (на М48 в маске пушки стоял пулемет калибра 7,62 мм). Повышению огневой мощи танка способствовало и применение более совершенной системы управления огнем, также заимствованной от М60. В состав СУО входили: оптический дальномер, работавший на принципе совмещения изображения, телескопический прицел и баллистический вычислитель. Испытания показали, что по боевой эффективности М48А1Е1 превосходит все модификации «Паттона» и сравним с М60. Армия считала необходимым довести до уровня М48А1Е1 примерно 600 находившихся на вооружении танков М48А1, однако в технику вмешалась экономика. На складах имелись огромные запасы 90-мм снарядов, которые в случае установки 105-мм орудий оказались бы ненужными, кроме того, замена основного вооружения танков обходилась казне «в копеечку» из-за необходимости изготовления новых орудий, и опять же возникал вопрос: что делать с 90-мм пушками? Пришлось идти на компромисс — внедрить все усовершенствования, оставив 90-мм пушки. Очередной вариант «Паттона» получил индекс М48А3.
