Средний танк Т-28
Шрифт:
Размещение боекомплекта в танке (оригинальный рисунок из «Наставления бронетанковых войск РККА», 1935 г.).
Пушка устанавливалась в маске и снабжалась телескопическим и перископическим прицелами ТОП обр. 1930 года и ПТ-1 обр. 1932 года. ТОП находился слева от пушки, а ПТ-1 — на крыше башни с левой стороны и соединялся с пушкой специальным приводом. С правой стороны в крыше башни симметрично с перископическим прицелом располагалась командирская панорама ПТК.
Справа от пушки в шаровом яблоке устанавливался пулемёт ДТ, ещё один такой же — в нише башни. Малые башни вооружались одним пулемётом ДТ и имели угол
Боекомплект танка Т-28 состоял из 69 выстрелов с осколочно-фугасными снарядами и шрапнелью и 126 пулемётных магазинов (7938 патронов).
Следует отметить, что пушка КТ рассматривалась «как временная мера для вооружения танков Т-28 вплоть до отработки специальной 76-мм танковой пушки ПС-3». Последняя создавалась в артиллерийском КБ завода «Большевик» под руководством П. Сячентова. Но к концу 1936 года пушка так и не была доведена, а после ареста Сячентова работы по этой артсистеме были свёрнуты.
Параллельно с ПС-3 в артиллерийском КБ Кировского завода под руководством Маханова была спроектирована 76-мм танковая пушка Л-10 с длиной ствола в 26 калибров. При испытании в конце 1936 — начале 1937 года опытный образец Л-10 показал неплохие результаты: бронебойный снаряд на дистанции 1000 м пробивал 50-мм броневую плиту, расположенную под углом в 30°. Однако в ходе дальнейших испытаний в конструкции артсистемы выявился целый ряд недостатков, потребовавших доработки конструкции, продлившейся целый год. Несмотря на то, что все их устранить не удалось, в апреле 1938 года Л-10 приняли на вооружение, а с конца того же года начали устанавливать в танки Т-28. Всего с 1937 по 1940 год было выпущено 330 пушек Л-10 и ещё 17 орудий изготовили в начале 1940 года «для восполнения потерь в ходе боевых действий на финском фронте».
К сожалению, авторам не удалось найти точных сведений о количестве танков Т-28, вооружённых пушками Л-10. В докладе начальника АБТУ РККА, датированном 3 января 1940 года, сказано: «В настоящий момент в армии имеется около 240 танков Т-28 с пушкой Л-10, остальные вооружены системами КТ». Кроме того, в докладе военпреда АБТУ на Кировском заводе А. Шпитанова, датированном 8 апреля 1940 года, говорится: «За время войны с белофиннами завод проделал для Красной Армии большую работу… Отремонтировано 96 танков Т-28, не считая ремонтов, произведённых на фронте. Все Т-28 перевооружены с системы КТ-28 на Л-10». Учитывая, что из этих 96 машин часть уже была вооружена пушками Л-10, а также то, что часть Л-10 находилась на полигоне и использовалась для вооружения других бронеобъектов, можно предположить, что общее число танков Т-28 с Л-10 составляло около 300 машин.
Следует отметить, что, в отличие от КТ-28, Л-10 позволяла Т-28 успешно бороться с танками противника, поскольку имела в боекомплекте бронебойный снаряд, но надёжность её была значительно ниже. Например, в докладе командующего Западным Особым военным округом Д. Павлова от 19 августа 1940 года сказано: «В ходе проведённых окружных учений системы Л-10 на машинах Т-28 часто выходят из строя. Из-за этого отмечено четыре случая травматизма экипажей танков. Впредь запрещается использовать системы Л-10 в боевых стрельбах».
На танках последних серий на люке наводчика появилась зенитная турельная установка П-40 с пулемётом ДТ, снабжённым коллиматорным прицелом для стрельбы по воздушным целям.

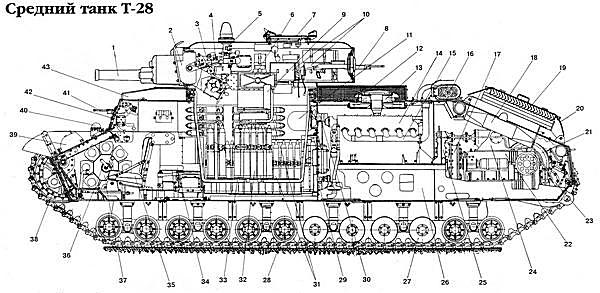

1 — пушка Л-10; 2 — маска; 3 — подъёмный механизм пушки; 4 — телескопический прицел ТОП; 5 — перископический прицел ПТ-1; 6 — ограждение пушки; 7 — люк с турелью; 8 — кормовой пулемёт ДТ; 9 — сиденье наводчика (командира башни); 10 — радиостанция; 11 — отверстие для доступа к приборам дымопуска; 12 — жалюзи для доступа охлаждающего воздуха к радиаторам; 13 — воздушный фильтр; 14 — двигатель; 15 — выхлопной коллектор; 16 — глушитель; 17 — главный фрикцион; 18 — вентилятор; 19 — жалюзи; 20 — колпак вентилятора; 21 — бортовой фрикцион; 22 — коробка передач; 23 — бортовая передача; 24 — вторичный привод вентилятора; 25 — первичный привод вентилятора; 26 — подмоторная рама; 27 — необрезиненный опорный каток; 28 — обрезиненный опорный каток; 29 — моторная перегородка; 30 — вытяжной вентилятор; 31 — укладка
ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На всех танках Т-28 устанавливался 12-цилиндровый карбюраторный авиационный двигатель М-17Л эксплуатационной мощностью 450 л.с. при 1400 об/мин. Два бензобака, ёмкостью 330 л каждый, располагались вдоль бортов в трансмиссионном отделении. Подача топлива осуществлялась с помощью бензопомпы. Карбюраторов — два, типа КД-1 (по одному на каждую группу цилиндров). Охлаждение двигателя водяное, ёмкость радиаторов 100 л.
На машинах выпуска 1933–1935 годов бензин, вытекающий из карбюраторов, скапливался на днище танка, вследствие чего часто возникали пожары. Для предотвращения этого были сконструированы специальные карманы, установленные на нижней наружной части картера двигателя. Бензин стекал в них и по специальной трубке отводился наружу за борт танка.
Трансмиссия состояла из главного фрикциона сухого трения, пятискоростной коробки передач с блокировочным устройством, предотвращающим переключение передач при невыключенном главном фрикционе, многодисковых сухих бортовых фрикционов и двухрядных бортовых передач и ленточных тормозов.

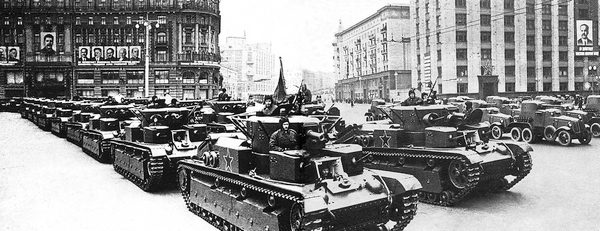

Колонна танков Т-28 на Манежной площади перед парадом. Москва, 7 ноября 1939 года. На турелях головных машин установлены зенитные пулемёты ДТ.
ХОДОВАЯ ЧАСТЬсостояла (применительно к одному борту) из двух тележек, подвешенных к корпусу танка в двух точках. Каждая тележка включала три каретки, связанные между собой рычагами, а каждая каретка — две пары катков, соединённые между собой попарно балансирами. Все каретки подрессоривались цилиндрическими спиральными пружинами. Применение рычагов, пружин и балансиров обеспечивало танку мягкое подрессоривание, хорошую устойчивость от продольных колебаний и исключало тряску при движении на больших скоростях.

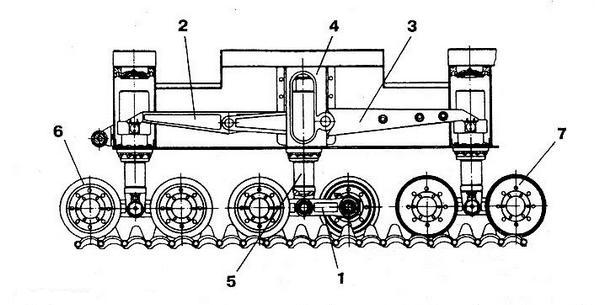

1 — балансир; 2 — короткое коромысло; 3 — длинное коромысло; 4 — центральный стакан; 5 — внутренняя труба; 6 — обрезиненный каток; 7 — металлический каток.
Опорные катки были трёх типов: с резиновыми бандажами ранних и поздних выпусков (введены в 1936 году), а также стальные, без резиновых бандажей (устанавливались на наиболее нагруженных четвёртой и пятой каретках с 1936 года). Поддерживающие катки — двойные, с резиновыми бандажами, по четыре с каждого борта. Ведущие колёса цевочного зацепления, двух типов: обычные и усиленные, с дополнительными рёбрами жёсткости. Направляющие колёса — литые, со стальным штампованным ободом и резиновым бандажом. Натяжное приспособление — винтовое.
В ходе производства многие детали подвески — направляющие шпонки свечей, крепление проушин, упоры стаканов свечей, опоры коромысел, материал стаканов свечей, пружины подвески, кронштейны («скворечницы»), коромысла — претерпели ряд существенных изменений, направленных на увеличение прочности и надёжности механизмов ходовой части.
Первоначально танки Т-28 оснащались литыми траками из хромоникелевой стали, которые поставлял ленинградский завод «Большевик». Однако эти траки оказались непрочными и лопались, главным образом, в двух местах — у основания клыка и на крайней перемычке. Несмотря на постоянно вносимые изменения в конструкцию траков, их надёжность оставалась довольно низкой — срок службы составлял не более 1000 км пробега. В 1936 году, в период создания скоростного танка, окончательно стало ясно, что литые траки совершенно для него не годятся. Поэтому был разработан и в 1937 году запущен в серийное производство штампованный трак, который обеспечивал пробег машины от 1500 до 2000 км.
