— с пулевой шрапнелью (Ш-354 и Ш-354Т) и шрапнелью Гартца (Ш-354Г), с трубками — 22-секундной или Т-6;
— со стержневой шрапнелью (Ш-361) и трубкой Т-3УГ;
— с картечью (Ш-350).

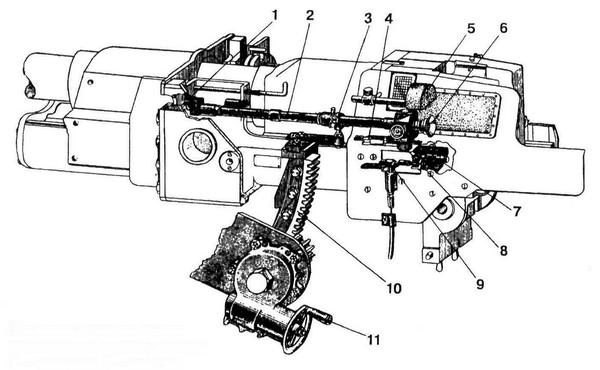

1 — чашечка; 2 — прицел; 3 — державки телескопа; 4 — линейка указателя отката; 5 — лобовой упор; 6 — наглазник; 7 — маховичок боковых поправок; 8 — маховичок углов прицеливания; 9 — рычаг спуска; 10 —

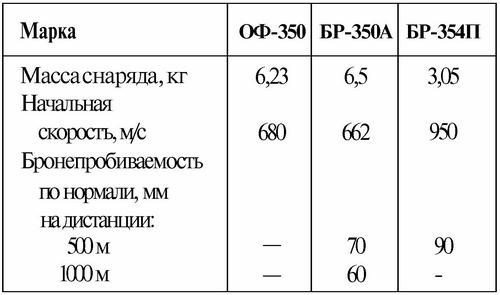

В октябре 1943 года был принят на вооружение и стал включаться в боекомплект танка Т-34 унитарный патрон с подкалиберным бронебойно-трассирующим снарядом (БР-354П).
В танках 1940–1942 года выпуска боекомплект состоял из 77 выстрелов, которые укладывались на полу боевого отделения и на его стенках. На полу танка устанавливались 20 высоких (на 3 выстрела) и 4 низких (на 2 выстрела) чемодана — всего 68 снарядов. На стенках боевого отделения размещались 9 выстрелов: на правой стороне — 3, в общей горизонтальной укладке и на левой — 6, в двух горизонтальных укладках — по 3 выстрела.
В танках 1942–1944 года выпуска с «улучшенной» башней боекомплект состоял из 100 выстрелов (бронебойных — 21, осколочно-фугасных — 75, подкалиберных — 4). Для укладки выстрелов на полу боевого отделения было оборудовано 8 ящиков на 86 выстрелов. Остальные 14 выстрелов размещались так: 2 бронебойно-трассирующих — в кассетах на крышке ящика в правом заднем углу боевого отделения, 8 осколочно-фугасных — на левом борту боевого отделения и 4 подкалиберных — в кассетах на правом борту. Боекомплект пулемётов первоначально состоял из 2898 патронов (46 дисков). У танков ранних выпусков, не имевших радиостанции, он включал 4725 патронов (75 дисков). В Т-34 с «улучшенной» башней размещалось 3150 патронов к пулемётам (50 дисков), один пистолет-пулемёт ППШ, 4 магазина к нему и 25 ручных гранат Ф-1.

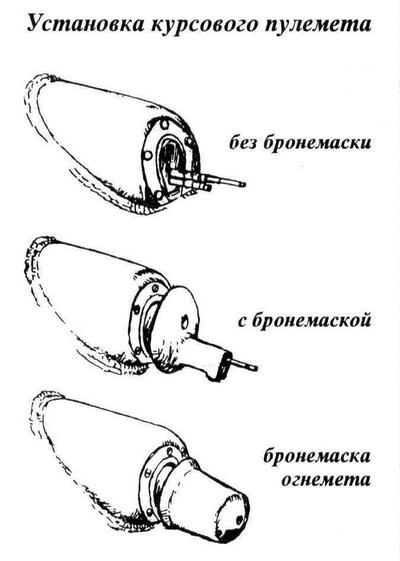

Огнемётные танки ТО-34 вооружались поршневым огнемётом АТО-41 или АТО-42 производства завода № 222, смонтированным в шаровой установке вместо курсового пулемёта. Выстрел огнесмеси (60 % мазута и 40 % керосина) осуществлялся за счёт давления пороховых газов от сгорания заряда к 45-мм пушечному патрону. Перезарядка огнемёта и подача очередного патрона производились автоматически, под влиянием гидравлического напора огнесмеси. Струя огнесмеси поджигалась бензиновым факелом, а последний — электрической искрой. Огнемёт мог производить как одиночные выстрелы, так и автоматические (очередь из 3–4 выстрелов). Дальность огнеметания достигала 60–65 м. За один выстрел расходовалось до 10 л огнесмеси. Ёмкость резервуара — 100 л (у АТО-42 — 200 л), ёмкость бензобачка — 2 л. Боекомплект пушки на огнемётных танках остался неизменным, боекомплект пулемёта сократился до 2750 патронов.
ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Т-34 устанавливался 12-цилиндровый четырёхтактный бескомпрессорный дизель В-2-34. Номинальная мощность двигателя — 450 л.с. при 1750 об/мин, эксплуатационная — 400 л.с. при 1700 об/мин, максимальная — 500 л.с. при 1800 об/мин. Диаметр цилиндра 150 мм. Ход поршней левой группы — 180 мм, правой — 186,7 мм. Цилиндры располагались V-образно

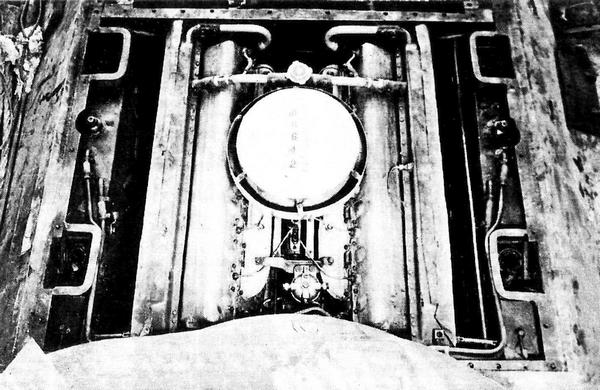

Вид на двигатель со стороны башни. За блином воздухоочистителя виден заливной тройник с паровоздушным клапаном, предназначенный для заливки воды в систему охлаждения. По бортам, между шахтами подвески видны масляные баки.
Топливо — дизельное, марки ДТ или газойль марки Э по ОСТ 8842; подавалось принудительно, с помощью двенадцатиплунжерного топливного насоса НК-1. Танки ранних выпусков имели шесть топливных баков общей ёмкостью 460 л и четыре наружных топливных бака общей ёмкостью 134 л. К концу лета 1943 года число топливных баков довели до восьми, а их ёмкость возросла до 540 л. Вместо четырёх бортовых стали устанавливать два кормовых бака прямоугольной формы, а с 1943 года — два цилиндрических бака ёмкостью по 90 л с каждого борта. Вскоре их количество довели до трёх: один на левом борту, два — на правом. Наружные топливные баки к системе питания двигателя не подключались.
Система смазки — циркуляционная, под давлением. Циркуляцию масла обеспечивал шестерёнчатый трёхсекционный масляный насос.
Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, трубчатых, установленных по обе стороны от двигателя с наклоном в его сторону, общей ёмкостью 90–95 л.
Для очистки воздуха, поступавшего в цилиндры двигателя, на танке устанавливался воздухоочиститель типа «Помон», а с 1942 года — два воздухоочистителя типа «Циклон».
Пуск двигателя осуществлялся электростартером СТ-700 мощностью 15 л.с. или сжатым воздухом (два баллона размещались в отделении управления).
Трансмиссия состояла из многодискового главного фрикциона сухого трения (сталь по стали), коробки передач, бортовых фрикционов, тормозов и бортовых передач.
Коробка передач трёхходовая, четырёхскоростная (с конца 1942 года — пятискоростная). Бортовые фрикционы многодисковые, сухие (сталь по стали); тормоза плавающие, ленточные, с обшивкой ферродо. Бортовые передачи одноступенчатые.
Вид на трансмиссию. Сверху на коробке передач установлен электростартёр, по бокам — бортовые фрикционы. (Фото из коллекции М. Барятинского)
ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из пяти сдвоенных опорных катков диаметром 830 мм. Опорные катки, выпускавшиеся разными заводами, существенно отличались по конструкции и внешнему виду: литые или штампованные, с резиновыми бандажами или с внутренней амортизацией (летом 1942 года СТЗ выпускал катки вообще без амортизации).
Подвеска индивидуальная, пружинная.
Ведущие колёса заднего расположения имели шесть роликов для зацепления с гребнями гусеничных траков.
Направляющие колёса литые, с кривошипным механизмом натяжения гусениц. У танков ранних выпусков направляющие колёса были обрезинены.
Гусеницы стальные, с литыми или штампованными траками. У танков ранних выпусков они состояли из 74 траков (37 гребневых и 37 плоских) шириной 550 мм. У машин выпуска 1942–1943 годов гусеницы состояли из 72 траков шириной 500 мм.
