Червячный привод оборудован зубчатыми колесами. Одно из таких колес соединено с управляющим механизмом – рычагом, поворот которого обеспечивает вращение вала с накрученной на него материей в ту или иную сторону.
Рулонно-рычажный привод имеет два рычага с присоединенными к ним кронштейнами. Как и в предыдущем случае, основой привода является вал с намотанным на него тентом. При раскрытии навеса рулон материи разворачивается и кронштейны фиксируют положение навеса. При закрытии материя скручивается вокруг вала, а кронштейны складываются и подкладываются под рулон свернутого навеса.
Корзиночный навес,
Механизмы каркасов горизонтально-вертикального навеса бывают двух типов: плиссе и веерный. В первом из них прутья каркаса прямые и сдвигаются относительно друг друга в параллельных плоскостях (гармошкой), то есть каркас раздвигается и сдвигается. Во время движения прутья перемещаются по нижней и верхней направляющим, растягивая материал навеса заданным образом. При веерном типе сложения прямые прутья каркаса одной стороной соединены в пучок и проворачиваются относительно места соединения.
Маркизолет представляет собой тип рулонно-рычажного каркаса. Он очень прочен и прекрасно подходит для защиты балкона, окон или веранды от сильных ветров и дождя.
Основная особенность маркизолета в том, что он состоит из верхней и нижней частей. Первая из них вертикальная и образует своеобразный щит, а вторая представлена большим козырьком.
Каркасы складных навесов бывают трех типов: закрытыми, открытыми и полузакрытыми.
У навеса первого типа все элементы конструкции в сложенном состоянии находятся вне поля зрения хозяина. На виду остается только кожух и рукоятка управления.
У сложенных навесов с каркасом второго типа практически все детали каркаса доступны взгляду.
Если у навеса каркас относится к третьей разновидности, то при его сложении на виду остается только часть привода, а тент плотно сворачивается и убирается в кожух.
Привод складывающихся пристроенных летних навесов бывает электрическим и ручным.
Электрический привод стандартный и продается в магазинах, специализирующихся на продаже бытовой техники и электроники. Он мало требователен в плане технического обслуживания, очень удобен и мало заметен. При наличии радиоуправляемых элементов таким приводом можно управлять на расстоянии, а также программировать его на какие-либо действия, например раскрывать или закрывать навес в определенное время суток.
Что же касается ручного привода, он бывает шнурочным и червячным. Первый из них используется для создания корзиночного навеса, а второй – рулонного и рулонно-рычажного.
Построить самостоятельно временный корзиночный навес достаточно сложно, однако установить уже готовую к использованию конструкцию, которую можно купить во многих магазинах, относительно просто. Чтобы сделать это, нужно выполнить следующие действия.
Вначале необходимо внимательно изучить рекомендации производителя навеса, которые обязательно должны прилагаться к
Далее следует измерить ширину устанавливаемого навеса и перенести ее в качестве проекции на тот участок стены или притолоки, где планируется укрепить ведущее основание сооружения.
Затем нужно отметить на стене точки, которые будут соответствовать креплениям тех скоб, с помощью которых навес будет крепиться к стене. Скобы не должны отходить от ведущего края навеса более чем на 1,5 см (рис. 50).

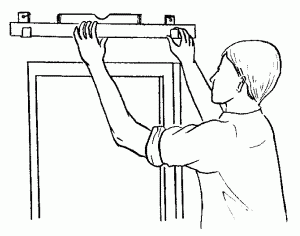

Рис. 50. Установка каркаса для корзиночного навеса.
После этого следует закрепить одну из скоб с помощью шурупа и заглушки.
Далее нужно укрепить основу навеса – брусок в скобе и с его помощью отрегулировать высоту и месторасположение остальных скоб, а затем закрепить их.
Затем надо сложить приготовленный и отглаженный (если особенности материала, из которого он изготовлен, позволяют) тент так, как предложено в инструкции производителя и закрепить на бруске и скобах.
После этого нужно закрепить основную планку тента в скобах (рис. 51).

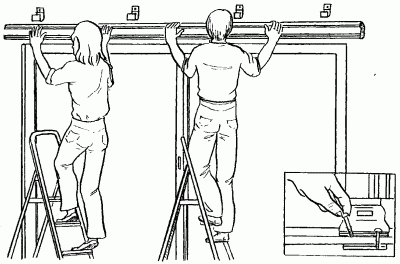

Рис. 51. Фиксация планки тента в скобах.
Затем следует взять металлические держатели, установить их в вертикальных стойках и отметить на стене предполагаемое положение крепежных шурупов.
На следующем этапе работы нужно удалить металлические держатели.
Затем нужно сделать отверстия для шурупов и поместить в них заглушки.
Далее следует закрепить шурупы в нужном месте и положении.
Выполнив все вышеуказанные действия, следует согласно указаниям изготовителя установить скобу и продеть через нее шнур.
В заключение рекомендуется проверить готовность сооружения, несколько раз открыв и закрыв навес (рис. 52).

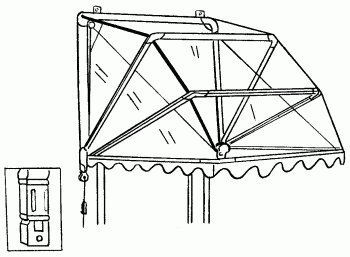

Рис. 52. Готовый корзиночный навес.
Как и в предыдущем случае, такой навес не рекомендуется изготавливать самостоятельно. Приобретение уже готового к установке комплекта обойдется гораздо дешевле, а монтировать его будет проще. Чтобы установить приобретенный в магазине рулонный навес, необходимо выполнить следующие действия.
Вначале нужно изучить приложенные к изделию рекомендации.
Далее следует высчитать ширину монтируемого навеса и перенести ее на выбранный для установки участок стены.
Аналогичным с описанным выше способом нужно установить скобы и металлические держатели, чтобы закрепить навес (рис. 53).

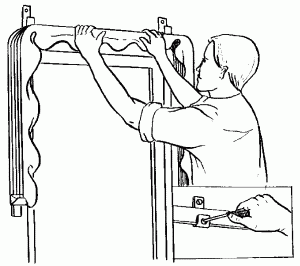

Рис. 53. Рулонный навес в процессе сборки.
Далее следует укрепить на держателях основу навеса – вал, на который намотан тент.
Затем нужно поместить конец рукояти, заканчивающийся крючком, в ушко основы.
