Шахтная пусковая установка имела глубину 49 м, максимальный диаметр 13,5 м, который книзу уменьшался. Ее закрывала двухстворчатая железобетонная крыша толщиной 1 м, масса которой достигала 106 т. Для ее открытия установили специальный гидропривод. Внутри шахты на амортизаторах подвешивалась стальная клеть с пусковым столом. Ракета доставлялась на место старта по ступеням и собиралась непосредственно в шахте. Пусковой стол поднимался и опускался при помощи гидромотора. Перед пуском ракету поднимали на уровень земли.
На расстоянии 12 м от ШПУ располагалась вспомогательная шахта глубиной 12 м и диаметром 12,3 м. В ней разместили емкости горючего и оборудование для заправки ракеты, обеспечивающие заполнение баков за шесть минут.
Третья шахта глубиной 21,5 м и диаметром 13 м оборудовалась в 15 м от пусковой установки. В ней на четырех этажах разместили системы, обеспечивавшие функционирование агрегатов ПУ, и контрольно-проверочную аппаратуру. Обе вспомогательные шахты защищались мощной крышей из железобетона толщиной 1,8 м.
Пункт управления пуском оборудовался в подземном двухэтажном помещении под мощным железобетонным куполом, заглубленным на 7 м. В нем нес боевое дежурство расчет и размещалась аппаратура боевого управления, в том числе и ЭВМ «Афина». На удалении 180 м от пункта управления размещались две шахты глубиной 23 м и диаметром 9 м для антенн системы радиоуправления. Перед пуском одна из них поднималась и удерживалась на поверхности.
Силовая станция располагалась в двухэтажном подземном помещении и обеспечивала электропитанием потребителей стартовой позиции. Все сооружения связывались между собой туннелями общей протяженностью около 900 м. По ним осуществлялась прокладка трубопроводов и кабелей различного назначения, а также передвигались люди. Сооружения имели шлюзовые двери, перед которыми оборудовались расширительные камеры размером 4,9x5,3 м. Защищенность подземных сооружений составляла 4–7 кг/см^2, а ШПУ — 20 кг/см^2. Такие значения для того времени были рекордными.
Чтобы подготовить ракету к пуску, требовалось 15 минут. За это время проводилась заправка компонентами топлива, проверка всех систем и подъем ракеты на поверхность. Выдвигалась антенна управления. Ракеты с одной стартовой позиции могли стартовать только последовательно, с интервалом, определявшимся циклом наведения одной ракеты. Комплекс получился очень дорогим, что послужило одной из причин уменьшения общего числа заказанных для развертывания на ракетных базах МБР «Титан-1». Использование управляющих РЛС снижало его боевую ценность, так как даже при условии сохранения ракет уничтожение антенн управления не позволяло осуществить прицельный пуск.

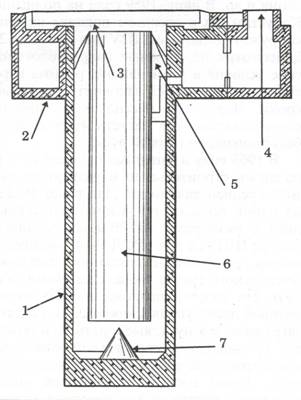

Строительство шахтных позиций с групповыми стартами для баллистических ракет стало характерным для советских и американских ракетных комплексов первой половины 60-х годов. Причем американцы шли впереди и задавали тон. Первые ШПУ в Советском Союзе создали для БРСД Р-12, Р-14 и МБР Р-16. Разработку проектной документации для стартовых позиций с шахтными пусковыми установками осуществлял коллектив конструкторского бюро, возглавляемого В. П. Барминым. Советские конструкторы пошли по несколько иному пути, чем их американские коллеги. Старт ракет предполагалось осуществлять непосредственно из ствола шахты. При проектировании пришлось решать много сложных технических задач, таких как проходка шахт с применением системы замораживания грунтов, обеспечение заправки ракеты компонентами топлива и газами высокого давления с использованием дистанционного управления и др. В июне 1959 года на полигоне Капустин Яр в спешном порядке начали сооружать опытные ШПУ для ракет Р-12, и несмотря на сложные гидрогеологические условия в этом районе, работы первой очереди удалось закончить в сжатые сроки. Через три месяца после начала строительства — 31 августа 1959 года — был произведен первый пуск.
В 1963 году в западных районах СССР началось строительство и развертывание БРК средней дальности. Для ракет Р-12У на одной позиции по углам прямоугольника с размерами 80х70 м сооружались четыре ШПУ, а для БРСД Р-14У оборудовалось три пусковые шахты по углам прямоугольного

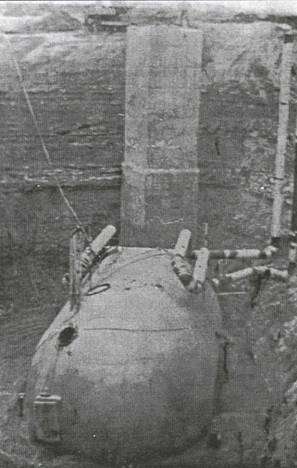

Шахтные позиции с групповыми стартами создавались и для МБР Р-9А. На такой позиции имелось три ШПУ, командный пункт и пункт радиоуправления. Ракеты на боевом дежурстве содержались с заправленными баками горючего. Запас жидкого кислорода содержался в подземных резервуарах, оригинальная конструкция которых позволяла хранить его длительное время с минимальными потерями. Для наполнения баков окислителем перед стартом была применена скоростная система заправки. Как и ракеты «Титан-1», «девятки» могли быть запущены с одной стартовой позиции поочередно в течение 30 минут.
С повышением точности попадания боевых блоков межконтинентальных ракет возникла потребность изменить способ размещения пусковых установок. Ведь при существовавшем способе базирования МБР сторона, подвергнувшаяся внезапному ядерному нападению, рисковала потерять несколько своих ракет от одного ядерного блока противника, размещенного на ракете, обладавшей более высокой оперативной готовностью и подлетным временем, меньшим, чем необходимо стороне, подвергнувшейся нападению, на то, чтобы нанести ответный удар. В этих условиях решено было размещать пусковые установки так, чтобы обеспечить непоражение одним ядерным боеприпасом две возможные цели, т. е. создать так называемые ПУ ОС (отдельный старт). Конечно, без внедрения новейших технологий осуществить переход на новую систему было бы трудно.

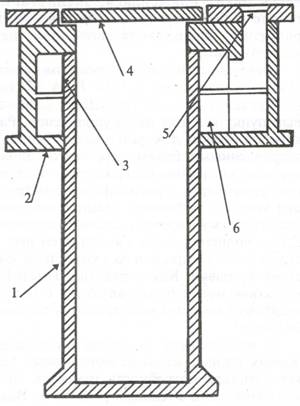

Американцы, захватившие в начале 60-х годов мировое лидерство в области электроники, первыми создали ШПУ ОС для МБР «Минитмен-1». Для удобства управления была принята отрядная система, при которой на один центр управления пуском приходилось 10 автоматизированных пусковых установок. Командный пункт отряда, оборудованный системами автоматизированного боевого управления и контроля, размещался в подземном защищенном сооружении и связывался заглубленными в землю кабельными линиями связи и электроснабжения с удаленными на 8-20 км от него ракетными шахтами.
