Стрельба из пистолета

Минин Р. А.

Когда обучаемые твердо усвоили понятие о ровной мушке и ее положении относительно точки прицеливания, можно переходить к показу положения мушки в прорези целика непосредственно на оружии при помощи диафрагмы.

Диафрагмы применяются для показа правильного положения мушки в прорези прицела непосредственно на оружии.

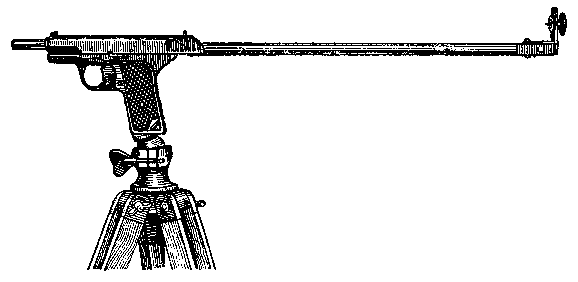

Рис. 24. Приспособление для установки диафрагмы на пистолете

Обычная диафрагма для карабинов не приспособлена для показа ровной мушки на пистолете, но все же при некотором приспособлении применять ее в процессе обучения возможно.

Для этой цели изготовляется деревянная рейка длиной 30-40 см и на один конец ее устанавливается диафрагма для карабинов, а другой заострен. Обучающий закрепляет в прицельном станке пистолет и отводит затвор назад до установки его на затворную задержку. Заостренный конец рейки вводится в вырез затвора (рис. 24). Затем обучаемый перемещает подвижной щитик до тех пор, пока не получит в визирном отверстии изображения правильного положения мушки в прорези целика пистолета. Закрепив барашком подвижной щитик в приданном положении, обучающий показывает ровную мушку поочередно всем обучаемым.

Полезно после показа сбить установку подвижного щитика и предложить обучаемым самостоятельно установить ровную мушку.

Если нет возможности иметь приспособление для установки диафрагмы на пистолете, можно ограничиться показом правильного положения мушки в прорези прицела на карабине, так как прицельные приспособления по форме и по принципу прицеливания у карабина и пистолета одинаковы.

3. Приборы для контроля наводки при прицеливании

К контрольным приборам, при помощи которых руководитель может проверить прицеливание из пистолета, относится ортоскоп (рис. 25). При помощи ортоскопа обучающий может проверить правильность прицеливания, устойчивость оружия при прицеливании и положение линии прицеливания в момент спуска курка.

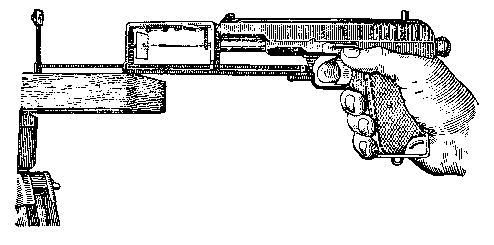

Рис. 25. Ортоскоп к пистолету обр. 1933 г.

Ортоскоп устанавливается на затворе пистолета позади целика так, чтобы смотровое окно находилось слева от пистолета. Благодаря наличию стенок корпуса и выреза для целика ортоскоп на пистолете устанавливается достаточно прочно. При проверке прицеливания или устойчивости оружия при прицеливании, а также положения линии прицеливания при спуске курка проверяющий располагается с левой стороны от пистолета. Наблюдая в смотровое окно, проверяющий видит в зеркале ортоскопа прямое изображение прицельного приспособления пистолета и цели.

Точность прицеливания оценивается по положению вершины ровной мушки относительно точки прицеливания. Ошибки обучаемого в установке ровной мушки при помощи ортоскопа определить нельзя.

Устойчивость руки, а следовательно, и оружия при прицеливании из пистолета оценивается по величине колебаний оружия относительно точки прицеливания. Наблюдая в зеркало ортоскопа, проверяющий может зафиксировать направление и устойчивость оружия в момент спуска курка и тем самым определить правильность нажима стрелком на спуск пистолета.

Существующие ортоскопы имеют ряд недостатков, снижающих точность определения качества прицеливания. Ортоскоп устанавливается на пистолете, который удерживается при прицеливании на вытянутой руке. Поэтому при некоторых колебаниях руки (оружия) наблюдение затрудняется, а при слабом освещении прицельного приспособления и цели становится невозможным. Изображение цели, наблюдаемое в зеркало ортоскопа, перемещается при колебаниях оружия, что осложняет фиксацию направления пистолета относительно точки прицеливания. Размеры зеркала ортоскопа ограничены, и поле зрения невелико.

Наиболее удачным для проверки прицеливания из пистолета является ортоскоп конструкции полковника Раффе Е. В., предназначенный для пистолета.

Конструкция представляет собой увеличенный ортоскоп обычного

типа, установленный на треноге. Выдвижной кронштейн треноги позволяет установить ортоскоп на уровне глаз с учетом роста стрелка (рис. 26). Устройство ортоскопа весьма несложно, поэтому он может быть изготовлен в подразделении. Детали треноги и ортоскопа сделаны из дерева. При переноске тренога и кронштейн с ортоскопом складываются. Первый опыт применения такого ортоскопа показал хорошую видимость изображения цели и прицельного приспособления пистолета. Неподвижное положение ортоскопа позволяет наблюдать изображение цели неподвижным и значительно точнее фиксировать направление пистолета и его колебания. Несвязанность прибора с оружием создает возможность наблюдать за направлением линии прицеливания при стрельбе боевым патроном (рис. 27).

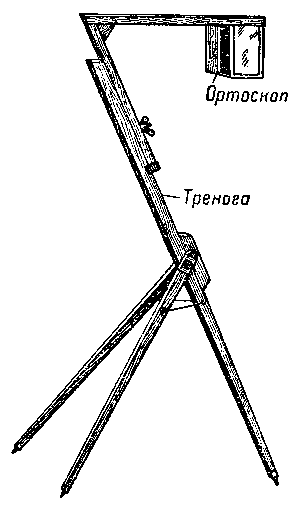

Рис. 26. Общий вид ортоскопа на станке

Рис. 27. Положение стрелка и проверяющего при проверке прицеливания в ортоскоп

К недостаткам контрольных приборов такого типа следует отнести некоторую связанность стрелка при прицеливании, имеющего перед лицом установленный ортоскоп, а также громоздкость прибора.

4. Тренировочные приборы

Тренировочные упражнения в прицеливании и спуске курка лучше всего организовать на действительном расстоянии. Однако в отдельных случаях, при отсутствии специально оборудованных мест для тренировки, такие занятия могут быть организованы на сокращенных расстояниях или в комнатных условиях.

Для тренировочных упражнений не требуется сложных приборов. Чтобы не вызвать поломки ударника пистолета при многократных спусках курка с боевого взвода, в патронник вводится учебный патрон. Для проверки точности прицеливания используется ортоскоп и мишень.

Для тренировки в однообразии прицеливания из пистолета невозможно использовать ручные указки, которые применяются при обучении стрельбе из карабина. Для пистолета необходимы специальные приборы, которые позволяют фиксировать точность и однообразие прицеливания. Существуют приборы для тренировки стрелка в прицеливании и спуске курка с фиксацией результата прицеливания наколом иглы по уменьшенной мишени (копии мишени). Такие приборы рассчитаны на самостоятельную тренировку в комнатных условиях.

На рис. 28 изображен тренировочный прибор, который фиксирует положение линии прицеливания в момент спуска курка. Прибор устанавливается на передней части пистолета. Перед стрелком примерно на уровне его глаз ставится подставка с полочкой, на которой находится конец рычага прибора. Прицеливание производится по уменьшенной установленной на стойке мишени, положение которой при выверке согласуется с направлением иглы.

Рис. 28. Прибор «Тренер» для пистолета

При прицеливании в зависимости от отклонения пистолета отклоняется и игла, но с большим угловым смещением. При спуске курка с боевого взвода игла делает накол на контрольной мишени, фиксируя отклонение пистолета в момент спуска курка.

5. Тренировочные пистолеты

Самые совершенные приборы, применяемые при тренировке стрелка, не могут заменить стрельбы. Сокращенные расстояния, накол или отметка вместо попадания, несвободное положение пистолета и т. п. не позволяют сделать правильный вывод о степени усвоения приемов стрельбы. Поэтому тренировочные пистолеты — необходимое средство обучения стрельбе из пистолета.
