Строение и история развития литосферы
Шрифт:

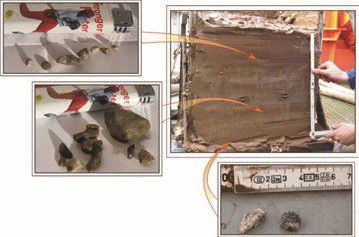

Рис. 7. Станция AF-0701. Промывка секционных проб рыхлого материала, в которых обнаружены обломки гранитоидов
Рис. 8. Интервалы осадочного разреза, в которых обнаружены обломки гранитоидов
Образец № 1 (рис. 9, 10,11) представляет собой угловатый обломок (7х9х12 мм) розовато-темно-серого, слабополосчатого мелкозернистого гранито-гнейса или метаморфизованного гранита, имеющего следующий

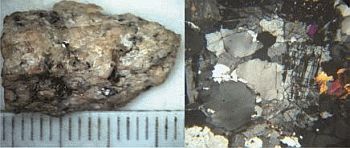

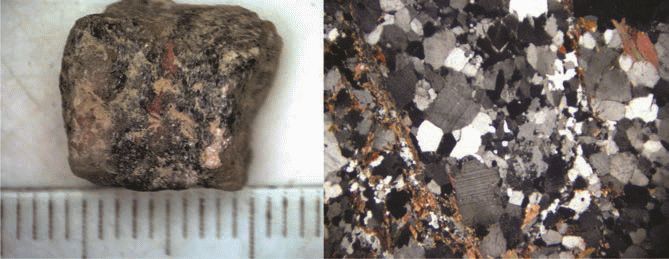

Рис. 9. Образец 1. Метаморфизованный гранит (гранито-гнейс) (?) (цена деления линейки – 1 мм, ширина поля зрения в шлифе – 3 мм).
Рис. 10. Образец 1. Зерно циркона в кварце. (масштабный отрезок 100 мкм).
Рис. 11. Образец 1. Зерно циркона в редкоземельном эпидоте (масштабный отрезок 10 мкм).
Образец № 2 (рис. 12, 13) – неокатанный обломок (20х10х7 мм) розовато-светло-серого среднезернистого и огнейсованного двуслюдяного гранита, содержащего: калишпат (микроклин-пертит) – 25 %, плагиоклаз – 35 %, кварц – 35 %, биотит – до 5 %, мусковит – 1–2 %; акцессории: апатит – до 1 %, монацит и циркон (выделены 4 зерна). Порода катаклазирована.

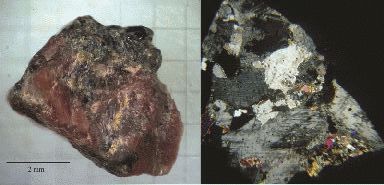

Рис. 12. Образец 2. Катаклазированный двуслюдяной гранит (?). (цена деления линейки – 1 мм, ширина поля зрения в шлифе – 3 мм).
Рис. 13. Образец 2. Тонкопризматические мелкие кристаллы циркона в кварце. (ширина поля зрения в шлифе – 0.3 мм).
Образец № 3 (рис. 14, 15) – угловатый обломок (4х6х5мм) розовато-серого среднезернистого и огнейсованного мусковит-биотитового плагиогранита (?): плагиоклаз (олигоклаз) – 70 %, кварц – 20–25 %, биотит – до 10 %, мусковит – 5 %; акцессории: эпидот (совместно с биотитом), циркон (выделены 2 кристалла, заключенные в биотите), апатит. Порода катаклазирована, участками перекристаллизована.

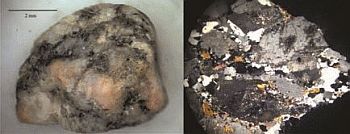

Рис. 14. Образец 3. Двуслюдяной плагиогранит (?). (масштабный отрезок – 2 мм, ширина поля зрения в шлифе – 5 мм)
Рис. 15. Образец 3. Кристаллы циркона в биотите. (ширина поля зрения в шлифе – 0.6 мм).
Образец № 4 (рис. 16) – удлиненная галька (5х3х2мм) розовато-темно-серого мелкозернистого гранита, содержащего: пелитизированный калишпат (пертит) – 45 %, кислый плагиоклаз – 20 %, кварц – 20 %, хлоритизированный биотит – 5 %, магнетит – до 5 %. Порода сильно катаклазирована. В этом образце цирконов не обнаружено.

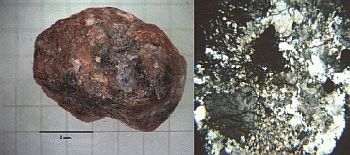

Рис. 16. Образец 4. Катаклазированный гранит(?). Цирконы не обнаружены (масштабный отрезок – 2 мм, ширина поля зрения в шлифе – 5 мм).
Образец № 5 (рис. 17, 18) – изометричный неокатанный обломок (3х4х6 мм) розовато-серого
Рис. 17. Образец 5. Плагиогранит (?). (масштабный отрезок – 2 мм, ширина поля зрения в шлифе – 5 мм).
Рис. 18. Образец 5. Крупное зерно циркона (100x50 мкм) в срастании с эпидотом. (ширина поля зрения в шлифе – 0.6 мм).

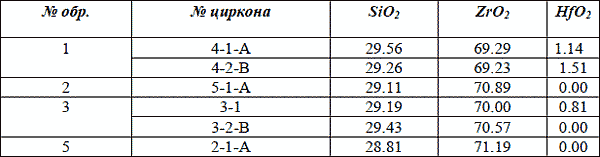

Таблица 1. Химический состав цирконов (масс. %)

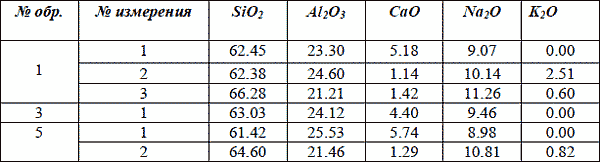

Таблица 2. Химический состав плагиоклазов (масс. %)

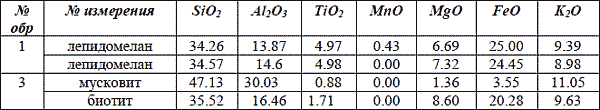

Таблица 3. Химический состав слюд (масс. %)

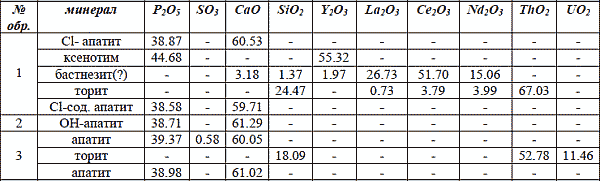

Таблица 4. Химический состав акцессорных минералов (масс. %)
Измерения выполнены на микрозонде CAMSCAN
Вместе с образцами 3 и 4 было выделено 15 мелких (2–27 мм) угловатых и окатанных обломков осадочных пород и жильного кварца. В пробе из верхней части разреза вместе с образцом 5 были обнаружены 7 мелких (3–10 мм) обломков осадочных пород. Последние в обеих пробах представляют собой темно-серые, зеленовато-серые и буровато-серые, иногда полосчатые, тонкозернистые песчаники (аркозовые, слюдистые), серые алевролиты, аргиллиты и тонкообломочные кварциты. Оставшийся рыхлый материал пробы AF-0701 был также промыт и показал присутствие мелких обломков (1–10 мм) песчаников, алевролитов и аргиллитов.
В 2009 г. во Всероссийском геологическом институте (ВСЕГЕИ, Санкт-Петербург) было проведено петрографическое и минералогическое изучение гранитных образцов, а также изотопное датирование методом SHRIMP 15-ти кристаллов циркона, найденных в четырех образцах станции AF-07-01. Самые молодые цирконы были обнаружены в образце № 2, их возраст определен в интервале 2221±10 – 2492±16 млн. лет. Цирконы в образцах № 3 и № 5, характеризующихся преобладанием кислого плагиоклаза, несмотря на различия в составе и структуре, имеют близкий возраст: 2651±21 – 2684 ±25 млн. лет. Максимальное количество кристаллов циркона (8 зерен) было обнаружено в гранито-гнейсе образца № 1. Самые молодые цирконы в этой породе имеют возраст 2454±17 и 2370±9 млн. лет, а самые древние – 2954±8, 2976±10 и 2987±8 млн. лет. Два зерна циркона из этого образца состоят из двух генераций, различающихся по возрасту на 200 млн. лет (табл. 5,6; рис. 19).

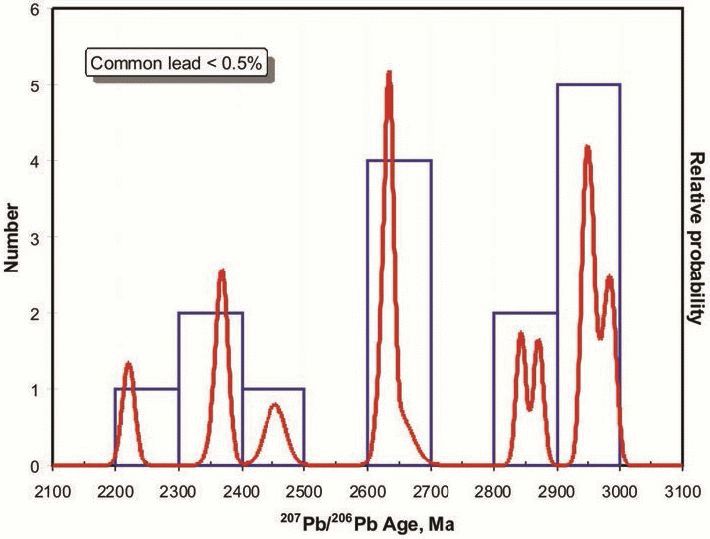

Рис. 19. Диаграмма распределения значений U-Pb возраста цирконов в образцах станции AF-07-01.

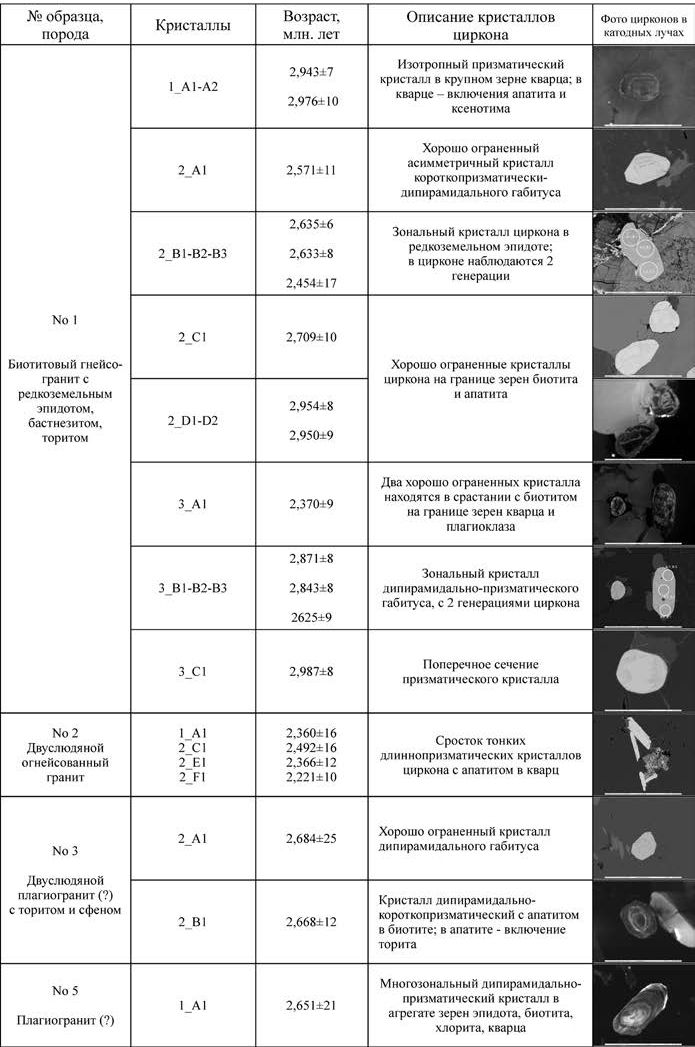

Таблица 5. SHRIMP-датирование цирконов и образцов гранитных пород

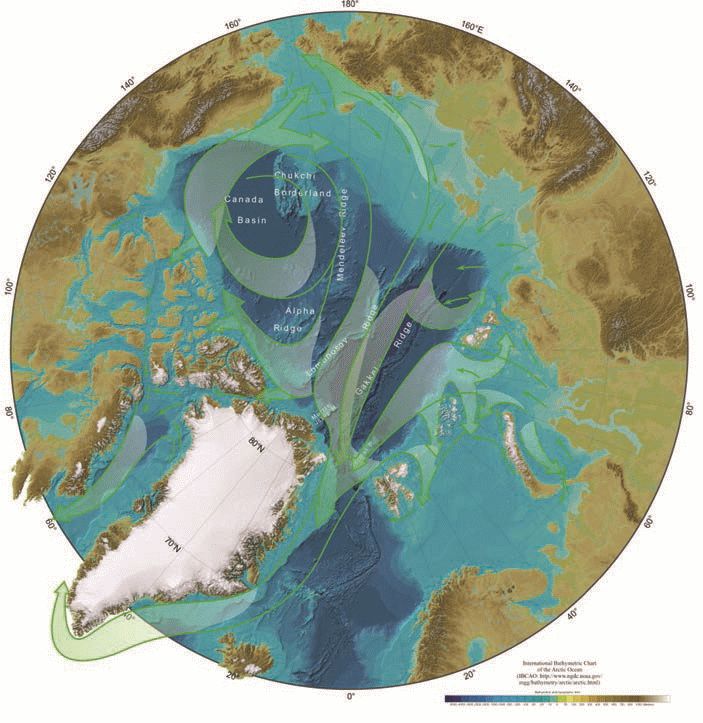

Рис. 20. Основные направления ледового разноса в Северном Ледовитом океане (Атлас океанов. Северный Ледовитый океан. Изд-во ВМФ СССР, 1980).
