Электронный блок сейсмической станции включает усилитель, фильтр, командно-контрольную схему и аналого-цифровой преобразователь (передача сейсмических данных на Землю происходит со скоростью 1060 бит/с). Вся станция потребляет мощность лишь 4,3–7,4 Вт; температура внутри приборов постоянная с точностью ±1 °C. Вес каждого сейсмометра 750 г, размеры без термостата 23 х 29 см. Общий вес сейсмической станции 11, 5 кг. Сейсмометры управляются с Земли при помощи команд, которые регулируют усиление, калибровку, скорость и направление движения моторов, устанавливающих с точностью ±5° нужные азимут и наклон вертикальных сейсмометров.

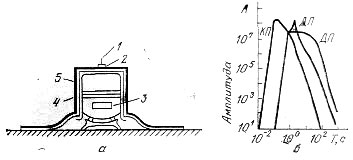

Рис. 1.
1 — солнечный компас; 2 — датчик уровня; 3 — короткопериодный сейсмометр (КП); 4 — длиннопериодный сейсмометр (ДП); 5 — термостат
В настоящее время действуют все сейсмометры этой сети, кроме короткопериодного, установленного экспедицией «Аполлона-12», и вертикального длиннопериодного сейсмометра «Аполлона-14».
Лунные сейсмограммы совершенно непохожи на земные (рис. 2): амплитуда зарегистрированных сейсмических колебаний нарастает постепенно и спадает еще более медленно («сейсмозвон» на Луне длится часами). Записи на вертикальном и горизонтальном сейсмометрах непохожи друг на друга, и не существует четких вступлений волн в последующей части записи — для их выделения приходится прибегать к различным ухищрениям: использовать узкополосные частотные и поляризационные фильтры и т. д.

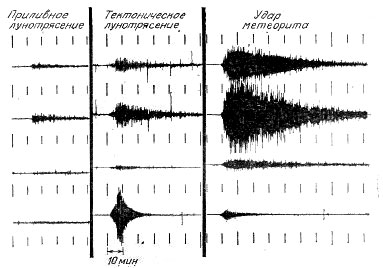

Рис. 2. Форма записи тектонических, приливных лунотрясений и ударов метеоритов
Для этих вначале заинтриговавших особенностей лунных сейсмограмм было получено объяснение. Дело в том, что верхний слой Луны очень неоднороден и разбит трещинами вследствие метеоритной бомбардировки. Сейсмические сигналы, рассеиваясь на этих неоднородностях, растягиваются «во времени» и разрушаются. При этом из-за отсутствия на Луне воздуха и воды тепловые потери упругой энергии невелики, и, наоборот, так называемая сейсмическая добротность (величина, обратная потере энергии на одном цикле сейсмических колебаний) большая — поэтому-то колебания не затухают очень долго (рис. 3).
Особенности распространения сейсмических волн в такой неоднородной среде довольно точно описываются уравнениями диффузионной теории (кстати говоря, как и в случае броуновского движения молекул). С помощью этих уравнений получены следующие оценки свойств лунного рассеивающего слоя: его эффективнаямощность равна 15–25 км, размеры неоднородностей— 2–5 км (причем степень неоднородности уменьшается с глубиной).
Приливные лунотрясения. Среди естественных сейсмических событий на Луне выделяют приливные, тепловые и тектонические лунотрясения, а также падения метеоритов. Сейсмологами разработаны критерии распознавания природы события по виду его записи, подобные тем, которые используются на Земле для идентификации землетрясений и ядерных взрывов.
Тепловые сотрясения почвы вызываются перепадами температур поверхности Луны, достигаемых в течение лунного дня и лунной ночи (до 300 °C). Они сопровождаются растрескиванием огород и оползанием склонов кратеров, что приводит
В настоящее время проанализированы сейсмические данные, полученные с помощью лунных сейсмометров за период с ноября 1969 г. по июль 1972 г. За это время зарегистрировано около 5400 сейсмограмм приливных лунотрясений. В среднем около 600 таких лунотрясений ежегодно фиксируется в Океане Бурь на станции «Аполлона-12», 650 — в Апеннинах («Аполлон-15»), 1500 — в районе Фра-Мауро («Аполлон-14») и около 3000 — в районе кратера Декарт («Аполлон-16»). Различие в количестве подобных сейсмических явлений, зарегистрированных станциями, объясняется грунтовыми условиями: лунотрясений больше там, где мощнее верхний слой грунта и подстилающих его обломочных пород — брекчий. Всеми станциями регистрируется в среднем около 700 приливных лунотрясений в год, но только 25 % записей из них пригодны для анализа.
Все приливные лунотрясения очень слабы. Энергия, выделяемая в их очаге, составляет 107 — 109 эрг, что эквивалентно световой энергии люстр в Большом театре. Условная величина интенсивности события, принятая в сейсмологии — магнитуда, — для приливных лунотрясений равна 0,5–1,3, тогда как у самых сильных землетрясений она достигала 8, 5. На Земле сотрясения почвы, столь же слабые, как приливные лунотрясения, не удается различить на фоне более интенсивных микросейсм. Если просуммировать энергию по всем известным очагам приливных лунотрясений и считать, что на обратной стороне сейсмичность не выше, чем в районе Декарта, то получится общий расход сейсмической энергии приливных лунотрясений в год, равный 1010 — 1012 эрг. Это более чем в триллионы раз меньше энергии землетрясений.
Рис. 3. Характер убывания амплитуд на сейсмограммах:
1 — земные сейсмограммы на скальном грунте; 2 — земные — на слое осадков; 3 — теоретическая кривая для диффузионного рассеяния; 4 — экспериментальная кривая для Луны
Кривые зависимости числа лунотрясений от амплитуды колебания грунта в сейсмической волне, эквивалентные «графикам повторяемости» землетрясений, показывают силу самого большого сотрясения, а также количество самых слабых толчков. Их— наклон для лунотрясений в 1,5–3,7 раза круче, чем у тектонических землетрясений. Это значит, что Луна устроена так, что в ней происходит много слабых сейсмических толчков и невозможны сильные. Подобные зависимости на Земле получаются для мелкоочаговых вулканических землетрясений, а также для подводных землетрясений в регионах срединных океанических хребтов.
Благодаря тому что сейсмические станции на Луне расположены в вершинах треугольника со сторонами около 1000 км, удается определять как положение эпицентра, так и глубину очага лунотрясения (эпицентром называется проекция очага на поверхность). Однако из-за малого количества станций точность таких определений невелика (50 — 100 км). Для всех очагов форма записи остается постоянной за все время наблюдения. По этому свойству выделена 41 очаговая зона, для 27 из них определены координаты эпицентров, а для 18 — глубины очагов.
