Мини-камин для дачного домика
Размеры мини-камина для дачного домика (рис. 93)составляют 1020 х 510 мм.

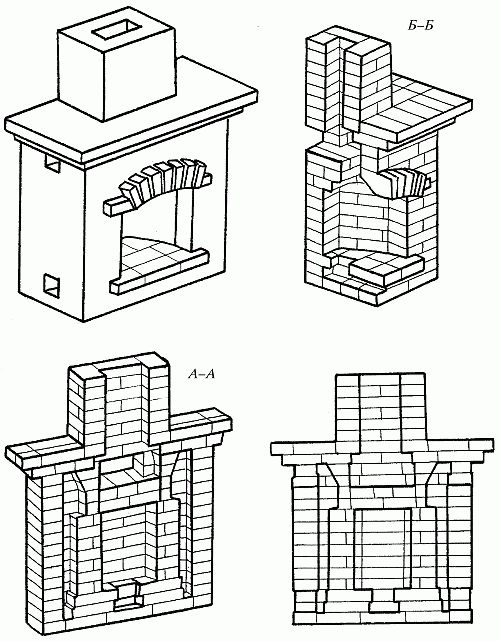

Рис. 93. Мини-камин для дачного домика

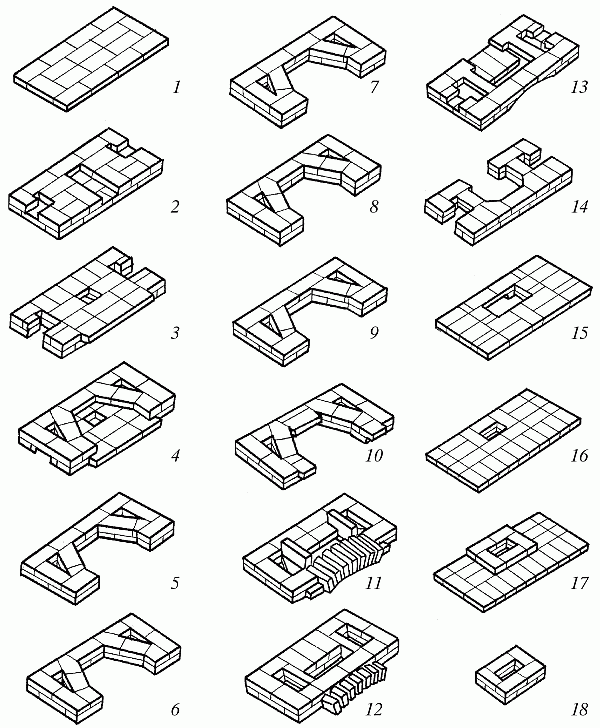

Рис. 93 (продолжение). Последовательность кладки

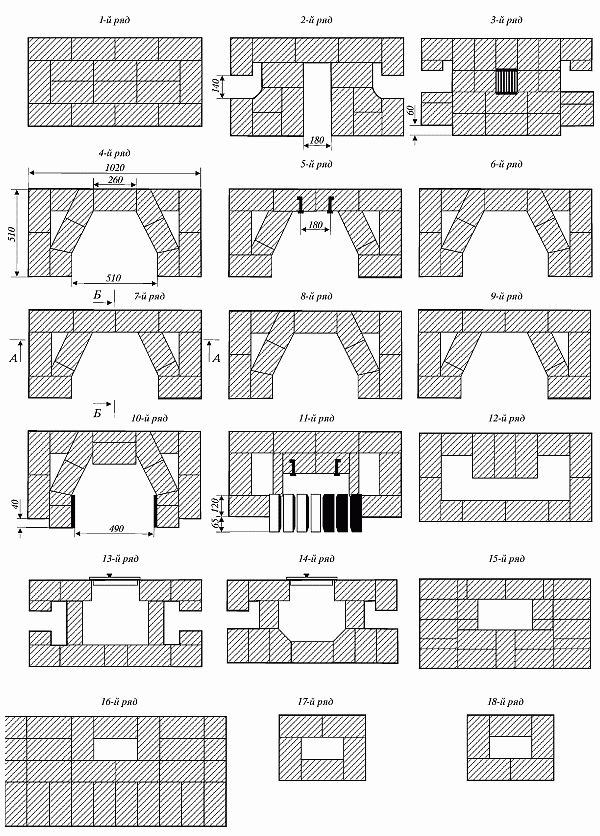

Рис. 93 (продолжение).
Материалы для кладки камина:
– кирпич керамический – 300 шт.;
– решетка колосниковая 140 х 180 мм – 1 шт.;
– дверка прочистная 160 х 270 мм – 1 шт.;
– душник 130 х 130 мм – 4 шт.;
– сталь нержавеющая для экрана – 0,5 м2;
– задвижка печная 130 х 260 мм – 1 шт.
Количество кирпича может изменяться в зависимости от высоты комнаты. Перекрытием топочной камеры служит пучковая перемычка, которую выдвигают на 60–70 мм. Она необходима не только для того, чтобы придать камину архитектурную выразительность, но также и для увеличения глубины топливника. У кирпичей, предназначенных для устройства перемычки, следует стесать угол. После того как будут выложены боковые стенки камина, устанавливается опалубка таким образом, чтобы она равномерно опустилась при разопалубливании. Кладка перемычки ведется на сложном растворе с двух сторон одновременно. Швам кладки придают клиновидную форму.
Боковые стенки должны быть развернуты на 25°. Задняя выполняется с выступами на 11–12-м рядах кладки, необходимыми для формирования дымового зуба, а также со штырями, предназначенными для навешивания металлического экрана. При желании сделать наклонной можно и заднюю стенку, но для этого потребуется произвести дополнительную теску кирпича.
В боковых стенках камина устраиваются вертикальные каналы, в которых будет циркулировать нагретый от стен топливника комнатный воздух, поступающий через отверстия, устроенные в нижней части боковых стенок камина, и выходящий в помещение через душники, расположенные на 13–14-м рядах кладки. Прочистная дверка для удаления сажи и золы устанавливается на задней стенке дымосборника. Размеры дымохода камина составляют 260 х 130 мм. Перекрывается он печной задвижкой, которую можно установить в любом удобном месте.
Простейшая конструкция камина
Материалы для кладки камина:
– стальной тавровый профиль 45 х 45 мм (ширина – 200 мм) – 2 шт.;
– уголок 45 х 45 мм (ширина – 200 мм) – 1 шт.;
– швеллер № 12 (ширина – 200 мм) – 1 шт.;
– скоба из полосовой стали (25 х 3 мм, длина – 150 мм) – 10 шт.;
– стальная решетка (ее площадь зависит от размеров зева) – 1 шт.;
– жестяное хайло (раструб) камина – передняя часть дымовой камеры приблизительно 1500 х 1100 х 5 мм (размеры в зависимости от размеров камина) – 1 шт.;
– швеллер № 14 (ширина – 200 мм) – 1 шт.
Из материалов потребуется около 80 кг шамотного порошка, 15 л растворимого стекла, 80 шт. шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор приготовляют следующим образом: растворимое стекло разбавляют водой в соотношении 1 : 1 и в полученный таким образом раствор добавляют шамотный порошок, пока не получится раствор соответствующей консистенции. Конструкция и основные размеры камина приведены на рис. 94.

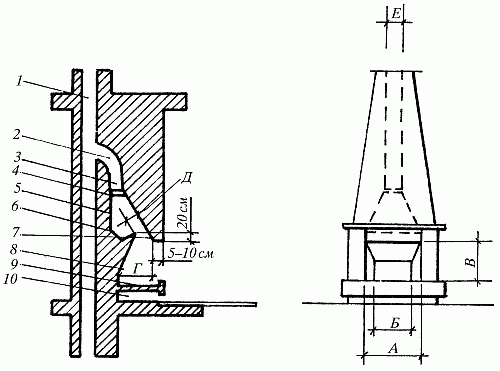

Рис. 94.
Если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), то строительство последнего значительно упрощается. При высоте трубы 8 м ее диаметр в свету должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше. Построенный камин соединяют при помощи колена с трубой. Если нет трубы, ее нужно построить, и тогда это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы должно быть непременным условием строительства камина.
Основание камина
Лучше всего соорудить бетонное основание. Его размеры при этом должны соответствовать размерам на плане камина, включая размеры трубы. Решающее значение в этом случае имеют вид грунта и его несущая способность. Толщина основания принимается равной 0,8–1,4 м в зависимости от его размера и размещения в центре здания или около ограждающей стены. Основание необходимо изолировать от проникновения почвенной влаги в тело камина. Теперь можно начинать строительство самого камина.
Зольник
Зольник представляет собой жесткую коробку, значительно облегчающую чистку камина и удаление образующейся золы. Пространство высотой приблизительно 40 см является хорошей изоляцией очага топки от пола и одновременно используется для притока воздуха через решетку, что необходимо для лучшего горения. На подготовленном основании на ширину топливника с двух сторон необходимо возвести кирпичные стенки высотой около 50 см.
Толщина кладки должна составлять не менее 15 см. На кирпич укладывают два подготовленных стальных тавровых профиля 45 х 5 и уголок 45 х 45. Длина профилей должна быть равна ширине топливника, кроме того, прибавляется еще 10 см на кладку по обеим сторонам топливника, если мы не хотим, чтобы плита выступала по бокам. В противном случае профили необходимо изготовлять большей длины.
Расстояние между таврами зависит от шамотного кирпича, который укладывают между ними на шамотный раствор. Таким образом получается дно топливника, которое должно быть огнеупорным. В центре оставляют отверстие для решетки, через которую зола будет падать в зольник, установленный в камере для сбора золы. Решетку делают из листовой стали. Размеры стального листа должны соответствовать размерам шамотного кирпича. Между листами помещают гайки М22 для получения необходимых промежутков. Решетку стягивают гайкой М20.
Топливник
После устройства пода приступают к кладке топливника. Изнутри топливник облицовывают шамотным кирпичом, чтобы его внутреннее пространство было огнеупорным. Шамотный кирпич укладывают на шамотный раствор, о чем уже говорилось выше. Стенки топливника должны быть гладкими, изнутри их делают скошенными для лучшего излучения тепла. При отсутствии большого опыта в кладке кирпича, можно для подстраховки от падения заднюю скошенную стенку кровли закрепить стальными скобами.
