Строительство дома. От фундамента до крыши. Современная архитектура, технологии и материалы
Шрифт:
Брусчатые стены отличаются от бревенчатых тем, что они сразу собираются на предназначенных для них фундаментах (рис. 93).
При
Углы первого венца соединяют вполдерева, остальные – шипами или нагелями (шпонками).
Соединение на шипах функциональнее, так как для шипа и гнезда проделывается пропил поперек волокон, а скалывание осуществляется вдоль. Помимо этого, гнездо под шип располагается дальше от края бруса.
Для предотвращения сдвига брусьев по горизонтали их скрепляют нагелями, размеры которых таковы: диаметр – примерно 30 см, высота – 20–25 см. Отверстия под нагели проделывают после возведения стен на паклю, причем их глубина равна 1,5 высоты бруса. Они должны быть на 2–4 см длиннее нагеля.
Так как брусчатые стены образуют плоские горизонтальные швы, водопроницаемость их повышена. Чтобы уменьшить ее, у каждого бруса с наружной стороны снимают фаску шириной 30 см, а швы основательно конопатят, обрабатывают олифой или покрывают масляной краской. Снаружи брусчатые стены обшивают тесом или облицовочным кирпичом. Обшивая тесом, между стеной и обшивкой оставляют небольшой зазор (примерно 4–6 см). Если возникнет необходимость, его можно будет заполнить утеплителем (минеральной ватой или пенопластом), причем сверху и снизу его не закрывают, что обеспечивает вентиляцию. Дощатую обшивку осуществляют горизонтально по вертикальным брускам. Это даст возможность легче укладывать утеплитель и обеспечит оптимальные условия для вертикальной вентиляции.
Кирпичная облицовка тоже не должна касаться стен. Ее располагают на расстоянии 5–7 см через 1,5–2 м, оставляя сверху и снизу вентиляционные отверстия размером 15 х 15 см. Их забирают сеткой, чтобы не допустить попадания в дом грызунов. Кирпичная кладка возможна либо в 0,5 кирпича, либо на ребро, при этом облицовочную стенку крепят к брускам кляммерами, располагая их в шахматном порядке на расстоянии 1–1,5 м один от другого и через 30–40 см по высоте. Кляммер представляет собой полоску оцинкованной стали, которая сложена вдвое (длина – 15–20 см, ширина – 3–5 см).
КОНОПАЧЕНИЕ БРУСЧАТЫХ И БРЕВЕНЧАТЫХ СТЕН

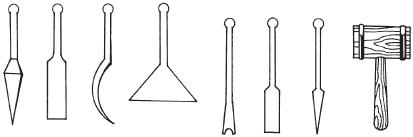

Укладывая бревна или брусья, между ними прокладывают утеплитель (пеньку, сухой мох, паклю и др.). После того как закончится усадка, между брусьями (бревнами) появятся отверстия, поэтому требуется конопачение. Данное мероприятие осуществляют с помощью особых приспособлений, которые называют конопатками (рис. 94).Происходит это следующим образом: подготовленный утеплитель расстилают ровным слоем поперек паза и с помощью конопатки вталкивают в пазы. При этом волокна, как минимум, на 5 см должны выступать с обеих сторон. Если применяется войлок, то его предварительно надо пропитать битумом или смолой и высушить.
Различают 2 способа конопачения – «врастяжку» и «внабор» (рис. 95).
Первый способ применяют при заделке пазов и щелей. Для этого паклю распластывают и вталкивают в паз, пока он не заполнится. После этого ее уплотняют наборной конопаткой, скручивают валиком и с силой вбивают в паз, одновременно захватывая выступающие волокна.
Способ «внабор» удобен в том случае, если пазы и щели очень широкие. Последовательность действий такова: из пакли вытягивают пряди толщиной до 2 см и сматывают ее в клубки, потом из образовавшейся «нитки» делают петли и плотно забивают в паз. Закончив вбивать, паклю уплотняют по верхней и нижней кромкам. Конопатить начинают с нижних венцов, проходят по периметру дома, а затем переходят на следующий уровень. Такой порядок необходим для того, чтобы не допустить перекоса стен, причем первоначально проводят наружное конопачение, а потом внутреннее. Поскольку в процессе конопачения высота смен возрастает примерно на 15 см, вокруг печной трубы убирают засыпку и смазку. По окончании работ зазор заполняют вновь.Углы при конопачении надо обработать особенно тщательно, так как именно сквозь них дует особенно сильно. Чтобы утеплитель не выпадал из углов, их окрашивают масляной краской.
К новым технологиям относится дом из клееного бруса. В нашей стране он еще только начинает использоваться, поскольку материал, применяемый при его строительстве очень дорогой (обходится дороже кирпича), так как он поставляется на рынок зарубежными фирмами. Клееный брус обладает всеми преимуществами струганного бревна, но превосходит его в плане долговечности и прочности. Благодаря особой технологии изготовления стены из этого материала не дают усадки.
Для индивидуального строительства применяют брус толщиной 250 мм. Дома из клееного бруса, выполненного из кедровых досок, относятся к элитному домостроению. Такой брус имеет толщину 500 мм.
КАРКАСНЫЕ СТЕНЫ
Они относятся к самым экономически выгодным, так как на их сооружение уходит в 1,5–2 раза меньше леса, чем на бревенчатые и брусчатые. Другими преимуществами каркасных стен являются следующие: они не дают усадку, долговечные (сохраняются не менее 40 лет), теплые, обладают хорошей звукоизоляцией и отличаются малым весом по сравнению, например, с рублеными.
Возведение каркасных стен обычно не вызывает затруднений и доступно даже непрофессионалу.
Чтобы защитить стены от влаги, при выполнении внешней обшивки предусматривают перекрываемые вертикальные и горизонтальные стыки, необходимы также сливы с выступающих элементов стен. Изнутри дом следует защитить от водяных паров, для чего прокладывают пароизоляцию из пергамина или синтетической пленки. Для оптимальной защиты их помещают между слоем утеплителем и внутренней обшивкой.
Каркас под наружные и внутренние несущие стены подходят доски толщиной 50 мм, из такого же материала делают балки и стропила (рис. 96).
Поперечное сечение стоек несущих стен – не менее 50 см2, следовательно, при толщине досок 50 мм они должны быть шириной 100 мм.
Ширина стоек каркаса для наружных стен зависит от толщины утеплителя, которая может быть различной и определяться качеством используемого материала и температурой воздуха.
Стойки каркаса
Расстояние между несущими стойками составляет 50 см. Это объясняется тем, что впоследствии можно будет использовать любой материал (листовой или погонажный) как для внутренней, так и для внешней обшивки. При этом несущая способность стен является оптимальной. Расположив таким же образом балки цокольного и чердачного перекрытий, можно создать конструкцию, обладающей четкой передачей нагрузок на несущие элементы стоек и перекрытий.
Как следствие, сечение нижней и верхней обвязок может быть минимальным и рассчитанным только на передачу горизонтальных усилий.
Кроме того, 50 см – это наилучшее расстояние, оно соответствует техническим требованиям, соблюдаемым при настилке дощатого пола из шпунтованных досок толщиной 28 мм.
Внутренняя обшивка каркаса может быть выполнена из любого материала – фанеры, ДВП, гипсокартонных листов и др.Для отделки ванной подбираются влагостойкие материалы, а при их отсутствии можно использовать влагостойкие пленочные покрытия.
Наружная обшивка должна защищать строение от продувания и увлажнения, а также поддерживать внутри комфортные условия. Этим требованиям отвечает создание экрана, который устанавливают на расстоянии 3–5 см от поверхности стены. В результате остается воздушная прослойка, которая будет выполнять функции вентиляции. Для этого снаружи каркас обшивают древесноволокнистыми плитами толщиной 3–4 мм, по которым набивают вертикальные рейки, на которые и крепят наружную обшивку. В результате слой утеплителя надежно защищается от влаги, а древесина – от разрушения.
Подходят для этого и профилированные доски типа вагонки. Их набивают вплотную по горизонтали, а непрофилированные доски – внахлест, чтобы образовывался свес над каждой из них. Такой способ обшивки не только защищает стену от осадков, но и создает вертикальную систему вентиляции заэкранного пространства, функционирующую весьма эффективно.
Каркасные стены нуждаются в утеплителе, в качестве которого применяют минеральные и органические материалы, имеющие объемную массу до 500 кг/м3. Оптимальный вариант – минеральные плиты, так как они отличаются легкостью, огнестойки, устойчивы к гниению и не портятся грызунами.
Возможно также применение керамзита, металлургического шлака и других сыпучих утеплителей, но они уступают минеральной вате по своим свойствам. Кроме того, постепенно они оседают и уплотняются, создавая пустоты, что ухудшает теплоизоляционные свойства стен. В последнее время в качестве утеплителей применяют пенопласты.
Если предпочтение отдано органическим утеплителям (например, опилкам, стружке и др.), следует знать, что они нуждаются в асептической обработке, после которой их смешивают с минеральными вяжущими веществами – такими, как цемент и известь. Влажную массу, слегка утрамбовывая, слоями (примерно по 20 см) заливают в пространство между стенами каркаса и оставляют для высыхания на несколько недель.
Неплохо зарекомендовала себя облицовка стен кирпичом, что, разумеется, сказывается на их стоимости, однако, учитывая улучшение теплотехнических характеристик дома, на это можно пойти. Такое решение должно быть принято заранее, чтобы предусмотреть расширение фундамента еще на стадии его укладки.
Кирпичную облицовку осуществляют, отступив от стен примерно на 5–6 см и связывая ее с каркасом кляммерами через 50–80 см (по высоте и периметру), располагая их в шахматном порядке.МЕТАЛЛОКАРКАСНЫЙ ДОМ
Технология сборки зданий и сооружений с применением легких тонкостенных конструкций позволяет в короткие сроки возводить прочные, надежные и долговечные дома. Развитие технологии светопрозрачных конструкций на основе алюминиевого профиля началось благодаря появившейся возможности снизить теплопроводность металлических профилей за счет образования внутри экструдированного алюминиевого профиля воздушных полостей, прослоек и термовставок из пластика. Подобные конструкции используют при производстве стеновых панелей для металлокаркасных домов. Роль каркаса выполняет оцинкованный тонкостенный профиль, перфорированный особым образом. По-другому его называют термопрофилем. Для заполнения промежутков между стойками каркаса применяют плиты из минеральной ваты или стекловолокна.
Металлокаркасные конструкции для частного домостроения разработаны под 3 типа сборки. Рассмотрим их по отдельности.
Сборка на стройплощадке . Части конструкции привозят к месту сборки в виде нарезанных и маркированных профилей. С помощью шуруповерта и саморезов вручную (вес отдельных конструкций – до 100 кг) собирают всю конструкцию, утепляют и обшивают: изнутри – листами гипсокартона, снаружи – любым отделочным материалом. Окна и двери доставляются отдельно и вставляются в проемы.
Укрупненная сборка на строительной площадке. Как и в предыдущем случае, части конструкции привозят к месту сборки в виде нарезанных и маркированных профилей. Затем их собирают, совмещая монтаж с прокладкой утеплителя и отделкой. Подготовленные панели (вес их значительно больше, поэтому необходимо использовать грузоподъемную технику) монтируют в окончательную конструкцию. Благодаря такой последовательности выполнения работ сроки монтажа значительно сокращаются.
Заводская сборка. Панели нарезают и монтируют в условиях производства. Здесь же вставляют окна и двери, прокладывают электрические кабели и т. п. На выбранном участке с помощью крана устанавливают всю конструкцию дома. Этот способ является наиболее эффективным и качественным.
При возведении металлокаркасных домов возникает проблема, связанная с электропроводностью металла. Для ее разрешения создают особую систему заземления. Вспомогательным методом является использование для отделки дома материалов, обладающих хорошими изолирующими характеристиками (дерева, гипсокартона и др.). И последнее: кабели должны иметь двойную изоляцию.
ПОШАГОВАЯ СТРАТЕГИЯ ДОМОВОГО СТРОИТЕЛЬСТВА. ШАГ 5. КРЫША
Венчает все сооружение крыша, она, как последний штрих, украшает (или нет) и подчеркивает индивидуальность дома, а также играет главную роль в архитектурном обрамлении любого здания, в том числе и дома. Чисто утилитарное назначение крыши заключается в защите внутреннего пространства от атмосферных осадков в виде дождя, снега, а также вообще от внешних воздействий – ветра и солнца.
