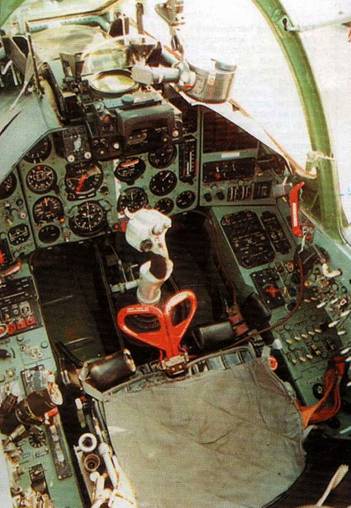

Передняя кабина спарки Су-25УБ/УБК практически идентична кабине одноместного штурмовика. В задней кабине на стандартном месте отсутствует панель управления вооружением, органы управления вооружением расположены на отдельном пульте в верхней части приборной доски. Мощный каркас фонаря сильно ограничивает обзор из задней кабины. На снимке задняя кабина самолета Су-25УБК.

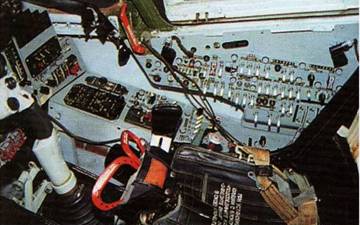

Правая

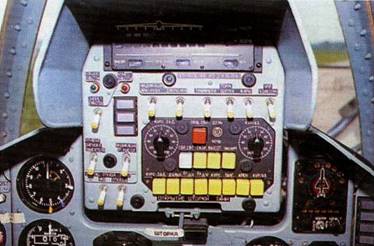

Крупный план пульта управления вооружением в задней кабине Су-25УБК

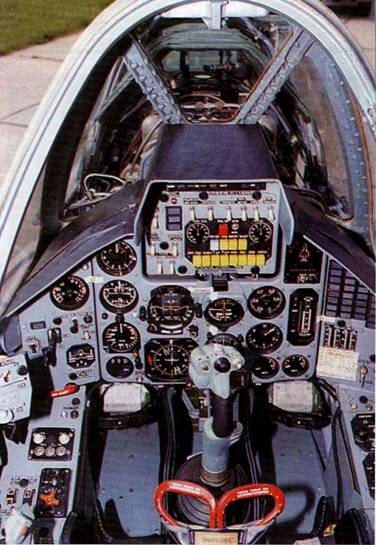

Индикатор на фоне лобового стекла на штурмовике Су-25 отсутствует, вместо него над приборной доской доминирует электрооптический прицел АСП-17.

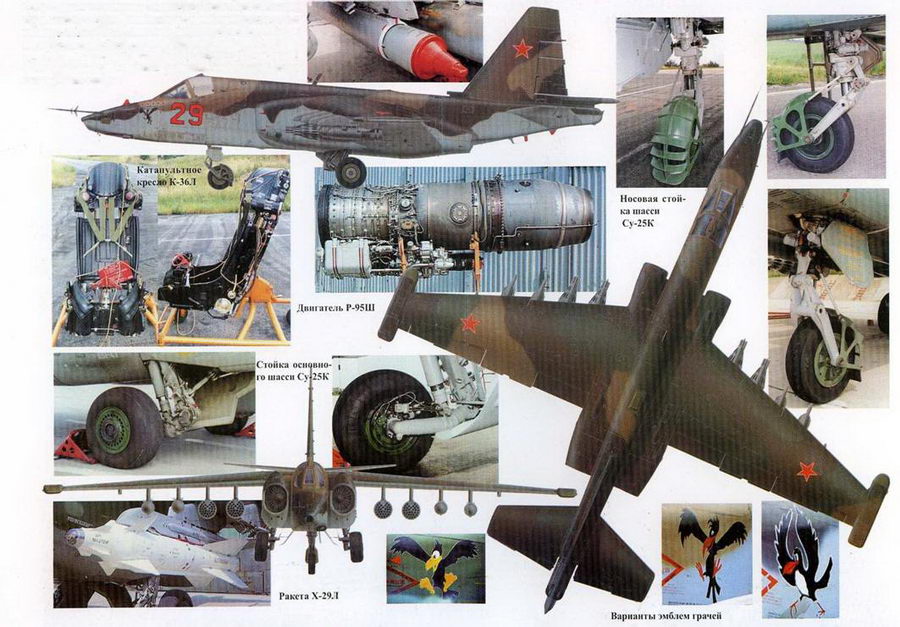

Как и на других советских самолетах последнего поколения, на Су-25 установлено исключительно надежное катапультируемое кресло семейства К-36. Кресло разработана на фирме «Звезда» под руководством Гая Ceвepина. Кресло К-36Л обеспечивает пилоту благополучное катапультирование со стоящего на аэродроме самолета, кресло класса «0–0». В двух цилиндрически контейнерах рядом с заголовником расположены стабилизирующие парашюты кресла.
Су-25 с бортовым номером «29» красного цвета. Баграм, Афганистан. конец 80-х гобое. Маркировка самолета соответствует его внешнему виду и 198S г. В этот период активность советской авиации в Афганистане достигла пика. Самолет несет необычно большую для горных условий Афгана боевую нагружу, обычно подвесное вооружение ограничивалось небольшим количеством блоков НАР крупного калибра.
Разработку РЛС «Кинжал» вело НПО «Ленинец» из Санкт-Петербурга, но работы пришлось свернуть главным образом по причине проблем, возникших с поставкой украинских комплектующих. РЛС «Копье» разработана концерном «Фазотрон» и является вариантом РЛС «Жук» с антенной меньшего, чем у базового варианта, диаметра.
РЛС «Жук» предназначена для установки на модернизированные истребители МиГ-21. РЛС «Копье-25» способна обнаруживать цель типа танк на дальностях до 25 км, цель типа катер — на дальностях до 75 км, воздушные цели — на дальности до 25–50 км в зависимости от эпр. РЛС может одновременно сопровождать до восьми целей и наводить ракеты на две. В случае оснащения Су-25ТМ контейнером с РЛС «Копье», самолет способен поражать воздушные цели ракетами Р-27 и Р-77 с полуактивным радиолокационным наведением. Однако штатным режимом работы РЛС «Копье» является режим работы «по земле», возможно поражение морских целей противокорабельными ракетами Х-31А и Х-35.
Демонстратор Су-25ТК. Внешний вид самолета при виде спереди вызывает уважение. Снимок сделан па военном шоу в АбуДаби. Самолет настойчиво рекламировали в разных странах, прежде всего — в государствах Персидского залива. Покупателей пока не нашлось.
Штурмовик
В вариант Су-25ТМ был доработан, как уже отмечалось, первый прототип Су-25Т — Т8М-1. Машина получила «фирменное» обозначение Т8ТМ-1 (бортовой номер «08»). Затем из Т8М-4 был переоборудован еще один прототип — Т8ТМ-2 (бортовой номер «09» голубого цвета) в 1991 г. К концу 1993 г. программа летных испытания прототипов Су-25ТМ в основном была выполнена, но запустить самолет в серию уже не представлялось возможным даже при наличии финансирования: рухнула налаженная система кооперации. Фактически требовалось создавать новый борт, в частности поменять РЛС с «Кинжала» на «Копье». По информации справочника Джейн испытания Су-25ТМ с БРЛС «Копье-25» в контейнерном исполнении начались в 1996 г.
Второй прототип (бортовой номер «09») штурмовика Су-25ТМ демонстрировался главам стран СНГ в феврале 1992 г. на аэродроме Мачулищи под Минском. В августе того же года самолет был показан на авиасалоне в Жуковском. На внешнем рынке Су-25ТМ рекламируется под обозначением Су-39 «Strike Shild».
Штурмовики Су-25 выруливают иа старт перед тренировочным вылетов. Портовой номер головного самолета — «23» красного цвета с белой обводкой. Антенна системы свой-чужой — позднего типа, с плоской поверхностью.
Штурмовик Су-24 с бортовым номером «24» красного цвета из 357-го ОШАП. 357- й ОШАП вместе с 368-м полком входил на рубеже 80-90-х г.г. в состав 16-й воздушной армии. Полк базировался на аэродроме Брандис. На внешней подвеске — топливный бак ПТБ-1150 и блок НАР УБ-32А- 24. Обратите внимание на изображенного на мотогондоле ближе к воздухозаборнику грача.
Техники готовят к полету штурмовик Су- 25 поздней производственной серии. Хорошо виден расщепляющийся воздушный тормоз в открытом положении. В носовой части фюзеляжа — плоская антенна системы свой-чужой.
Пара штурмовиков Су-25 ранней производственной серии в тренировочном полете. На внутренних пилонах подвешены баки ПТБ-1150, рядом — пустые орудия НАР С-25. Неуправляемые ракеты калибра 330 мм впервые были опробованы в Афганистане, они оказались чрезвычайно эффективными при поражении хорошо защищенных целей, таких как подземные склады или скальные укрытия.
Производство «железа» достаточно безболезненно освоили на заводе в Улан-Удэ, поскольку преемственность штурмовика Су-25ТМ с выпускавшейся здесь спаркой была налицо.
Первый Су-25Т завод изготовил в 1995 г. (первый полет самолет выполнил в августе), но выпуск (опять же, по понятным причинам) шел исключительно медленными темпами. Всего в общей сложности построено порядка 25 Су-25Т/ТМ (в Улан-Удэ всего два серийных Су-25ТМ), впрочем даже эти данные выглядят завышенными. Интерес к поставкам штурмовиков Су-25Т/25 в счет долга бывшего СССР проявляли Болгария и Словакия. В 1997 г. велись переговоры о возможности лицензионного выпуска самолетов Су-25ТМ в Польше на заводе фирмы PZL в Мелеце.
