Субмарины США «Gato»

Иванов С. В.

Лодки подкласса Balao внешне мало отличались от оригинальной Gato, прошедшей модернизацию. Спереди и сзади рубки находился сткрьпьй мостик. На «сигаретных» палубах стояло по одноствольному «Эрликону». Пушки перед погружением убирали внутрь лодки. Мостик был ниже, чем у Gato, отсутствовали многие детали вокруг перископов. На передней кромке мостика появилась трубка Вентури. Лодки подкласса Balao оснащались антеннами воздушного (SD) и наводного (SJ) радаров. У поздних лодок подкласса имелись три радарные мачты. Стандартно лодки вооружались 102-мм пушкой длиной 50 калибров.

Первая лодка подкласса Balao была спущена на воду 4 февраля 1943 года. Это была сама Balao. Из 132 заказанных лодок подкласса 122 построили. Заказ на десять лодок отменили в 1944 году, когда стало

ясно, что подводных лодок уже хватает вполне. Восемь отмененных лодок принадлежали массовой серии Electric Boat Company, а две — Manitowoc. Из построенных лодок 101 успела совершить хотя бы один боевой поход. Десять лодок были потеряны.

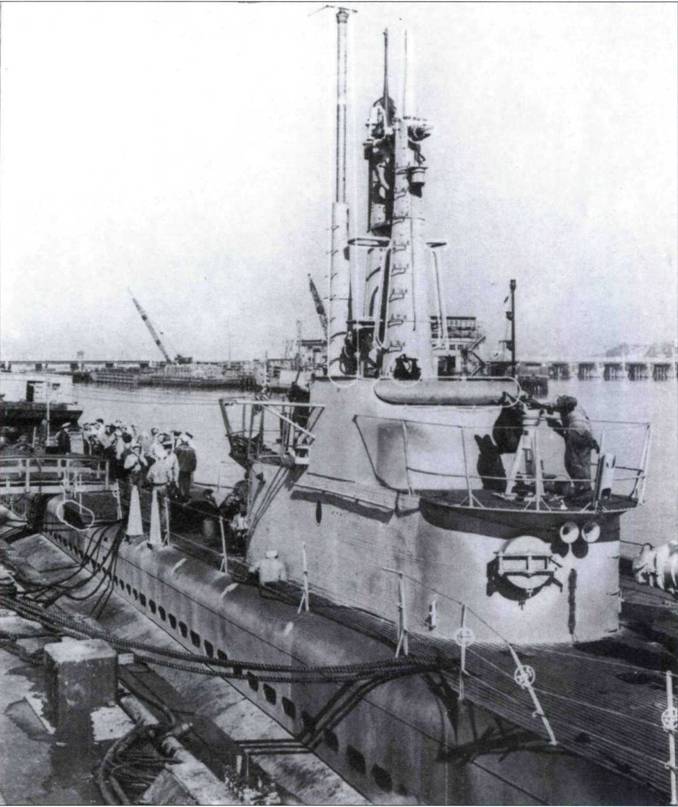

Лодка «Lapon» (SS 260) у верфей Mare Island, 20 апреля 1945 года. На ее «сигаретной палубе» стоит сдвоенный 20-мм «эрликон». Камуфляж Measure 32/9SS. Вертикальные поверхности выкрашены краской Ocean Gray 5-O, под выступающими частями белые противотеневые пятна.

Все три типа стандартного легкого вооружения присутствуют на этой лодке класса Gato, по-видимому это «Balao» (SS 285), вернувшаяся из боевого похода в район Гуама в начале 1945 года. Пара 7,62-мм пулеметов «Браунинг» со стволами воздушного охлаждения установлены на краю палубы. Ствол 20-мм «эрликона» виден на корме, а на передней «сигаретной палубе» стоит 40мм «бофорс». Экипаж с радостью предвкушает получение писем из дома.

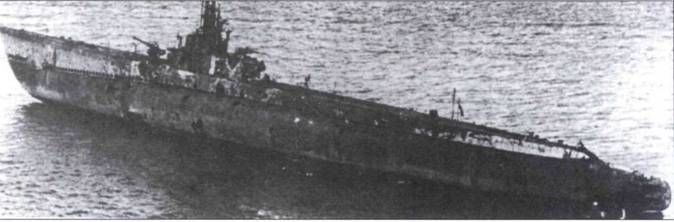

«Darter» (SS 227) сел на грунт у Бомбейской банки под Палаваном на Филиппинах 24 октября 1944 года. Снять лодку с мели не удалось, поэтому экипаж был эвакуирован. Подрывные заряды причинили лодке минимальный вред, тогда лодку попытались торпедировать. Но торпеды увязли в грунте, не дойдя до лодки. Наконец, по лодке было выпущено тридцать снарядов. На следующий день японцы осмотрели лодку. Американцы еще дважды посылали подводные лодки с целью добить «Darter»», но безуспешно, и остов субмарины продолжал торчать на мели до 50-х гг. Части корпуса при отливе видны и в наши дни.

Старый эсминец «Окикадзе» был потоплен лодкой «Trigger» (SS 237) под Йокосукой 10 января 1943 года. Субмарина выпустила три торпеды. Одна попала в борт в районе полубака, вторая угодила в корму. «Окикадзе» затонул и лег на ровный киль. Фотографии, сделанные через перископ, делались достаточно часто в боевых условиях.

А вот цель, которую нельзя атаковать. Лодка «Silversides» (SS 236) обнаружила японское госпитальное судно «Асами- мару». Встреча произошла 4 января 1943 года. Судно было окрашено в соответствии с правилами Международного Красного Креста: белый корпус с красными крестами на трубе и зеленой полосой вдоль корпуса.

«Puffer» (SS 268) потопил этот большой транспорт «Тейко-мару» (бывший французский лайнер «D'Artagnan») водоизмещением более 15000 тонн 22 февраля 1944 года. Фотографии, запечатлевшие

момент попадания торпеды в цель встречались редко.

Американские субмарины по английской традиции времен Первой Мировой войны, обзаводились «пиратскими флагами», на которых отмечали заявленные победы. Экипаж лодки «Trigger» (SS 237) демонстрируют такой флаг. На флаге силуэт авианосца, отмеченный четырьмя попаданиями. Интересно, что силуэт очень сильно напоминает силуэт американского авианосца «Saratoga». «Trigger» поразил двумя торпедами японский авианосец «Хийё» 10 июня 1943 года, на пять месяцев выведя его из строя.

«Bream» (SS 243) перед спуском на воду украсили пропагандистским плакатом.

Небольшой черный флаг с изображением пеликана в бескозырке высунут через люк лодки «Greenling» (SS 213). Одиннадцать флагов по числу побед, надпись «SO SOLLY».

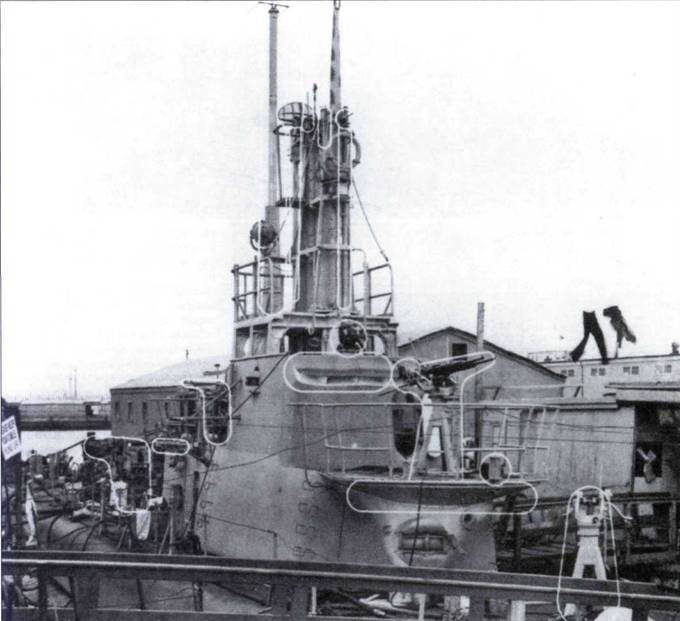

«Balao» (SS 285), верфь Mare Island, 25 октября 1944 года, тут лодка проходила модернизацию. Характерной особенностью лодок данного подкласса был бульб на правом борту мостика, подчеркнутый камуфляжем. Для окраски лодки использовали светло-серый Measure 32/3SS2B и более темный Measure 32/9SS. Лодки подкласса «Balao» имели более массивные кожухи перископов. На задней «сигаретной палубе» установлена отдельная радарная мачта, добавленная в ходе очередной модернизации.

Датчики

Успеху американских подводных лодок на Тихом океане во многом способствовали установленные на них радары и другая электроника. На протяжении Второй Мировой войны лодки класса Gato могли нести следующие радары:

SD.Это был длинноволновой (2,65-метровый) зенитный радар. К середине 1942 года он стоял на всех лодках класса. Конструкция радара несколько раз совершенствовалась. Последней модификацией стал радар SD-2, сопряженный с системой определения «свой-чужой» (Identification Friend or Foe, IFF), серийный выпуск которого начался в 1943 году. Антенна радара поначалу представляла собой простую Г-образную деталь, позднее появилась более тонкая U- образная антенна.

SJ.Сантиметровый (10 см, S-полоса) радар поиска наводных целей впервые появился на лодке класса Gato в июне 1942 года и стал обязательным к концу того же года. Поначалу радар комплектовался небольшой сферической антенной со срезанными верхним и нижним полюсами. Позднее появилась более крупная параболическая антенна с заметными ребрами. Такая антенна оставалась стандартной вплоть до конца войны. В конце войны появился 4сантиметровый радар, действующий в X- диапазоне.

ST.Х-радар использовался только для определения расстояния до цели во время ночных атак. Антенна представляла собой панель размером 51x152 мм, установленную под линзой перископа «тип 4». Радар запитывался от того же источника, что и радар SJ, но оснащался отдельным дисплеем (A-scope).

SV.Воздушный радар, работавший в S- диапазоне, начал вытеснять старые радары SD в начале 1945 года. Антенна радара SV походила по форме на антенну радара SJ по форме, но была в два раза больше размером. Новый радар был более мощным, точным и надежным, а также использовал один дисплей вместе с радаром SJ, освобождая место в боевой рубке.
