Полное сопротивление сварочного контура состоит из электросопротивлений выступающих концов заготовки L, свариваемых заготовок Rзаг, сварочного контакта Rк и электросопротивления между электродами и заготовками Rэл (рис. 28 а)

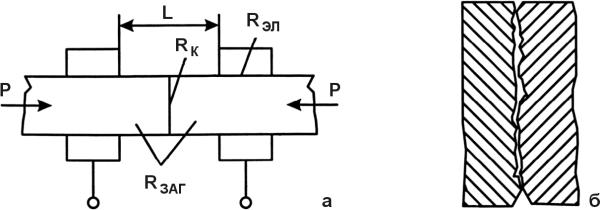

Рис. 28.

Схема электроконтактной сварки (а), схема контакта заготовки (б)

Полное сопротивление сварочного контура равно:

R = Rзаг + Rк + Rэл

Сопротивление

сварочного контакта зависит от таких факторов, как чистота поверхностей деталей в месте сварки, наличие окисных пленок металла, сила сжатия заготовок. Например, при сварке неочищенных заготовок сопротивление в месте контакта изменяется в весьма широких пределах. Это приводит к изменению температуры нагрева, стабильности прочностных показателей, браку и износу электродов.

При нагреве в месте контакта сопротивление металла возрастает, следовательно, еще более возрастает количество выделяющейся теплоты и резко ускоряется процесс сварки. Применяя для контактной сварки токи больших величин, удается производить сварку за десятые и сотые доли секунды.

Контактную сварку классифицируют по типу сварного соединения, определяющего вид сварочной машины, и по роду тока, питающего сварочный трансформатор.

По типу сварного соединения различают:

• стыковую контактную сварку;

• точечную контактную сварку;

• шовную (роликовую) контактную сварку.

По роду сварочного тока выделяют контактную сварку:

• переменным током;

• импульсом постоянного тока;

• аккумулированной энергией.

Схемы основных современных способов контактной сварки представлены на рисунке 29. Эти способы отличаются сопряжением деталей в месте соединения, особенностями токоподвода и приложением сварочного давления.

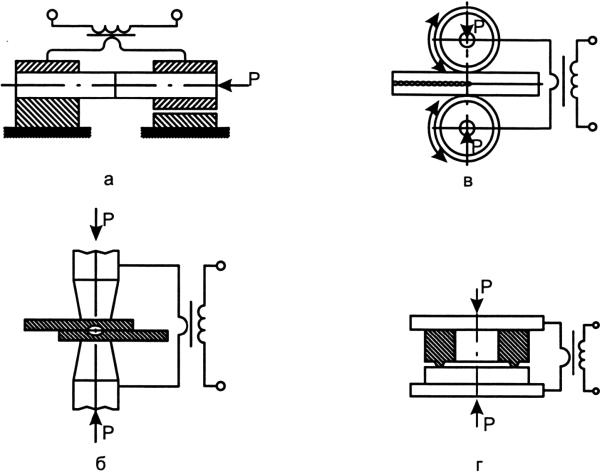

Рис. 29.

Основные способы контактной электросварки:

а – стыковая сварка; б – точечная сварка; в – шовная (роликовая) сварка; г – рельефная сварка

Выпускаемые машины для электроконтактной сварки состоят из двух основных частей: электрической и механической.

Электрическая часть сварочной машины состоит из:

• трансформатора с первичной обмоткой на напряжение 220/380 В и вторичной обмоткой на напряжение 1–20 В, при силе тока во вторичной обмотке от нескольких десятков до сотен килоампер;

• регулятора времени;

• прерывателя тока в цепи первичной обмотки;

• токоподводящих устройств.

Механическая часть машины для контактной электросварки включает в себя:

• устройства фиксации деталей;

• механизмы для создания, выдержки и снятия давления на заготовки.

Машины для контактной сварки работают по заданной программе с целью изменения сварочного тока и усилия сжатия. График изменения сварочного тока и усилия сжатия, совмещенных во времени, называют циклограммой.

Контактная электросварка является высокопроизводительным процессом. Этот вид сварки легко механизируется и автоматизируется. Относительная простота в обслуживании способствует широкому применению контактной сварки в строительстве, автомобилестроении, приборостроении и многих других

областях техники и производства.

Стыковая контактная электросварка

Различают следующие способы стыковой сварки (рис. 29а):

• стыковая сварка сопротивлением;

• стыковая сварка оплавлением.

Стыковая контактная сварка сопротивлением – разновидность контактной сварки, при которой заготовки, установленные и закрепленные в стыковой машине, прижимают одну к другой усилием определенной величины, после чего пропускают по ним электрический ток. При нагревании металла в зоне сварки до пластического состояния происходит осадка. Ток выключают до окончания осадки.

Недостаток этого способа в том, что им можно соединять детали малого сечения (до 100 мм²) с простым периметром (круг, квадрат, прямоугольник и т. п.). Детали при этом способе требуют тщательной очистки.

Стыковая сварка оплавлением. При этом способе детали медленно сближают при включенном источнике тока. Соприкосновение поверхностей при медленном сближении приводит к образованию отдельных микроконтактов, через которые протекает ток высокой плотности. Происходит взрывное оплавление микроконтактов. При этом под действием магнитного поля расплавленный и кипящий металл выбрасывается наружу. Последующее сжатие заготовок приводит к образованию сварного шва. Осадку деталей начинают при включенном токе и завершают при выключенном токе. При этом используют непрерывное или прерывистое оплавление места сварки.

Сварка оплавлением имеет преимущества перед сваркой сопротивлением в том, что при оплавлении выравниваются все неровности стыка, а оксиды и загрязнения удаляются. Поэтому не требуется особой подготовки места соединения, можно сваривать детали с сечением сложной формы. Сваркой оплавлением соединяют разнородные металлы – быстрорежущие, углеродистые стали, медь, алюминий.

Наиболее распространенными изделиями, изготовляемыми стыковой сваркой, являются элементы трубчатых конструкций, кольца, колеса, инструмент, рельсы, арматура для строительства.

Точечная контактная электросварка

Заготовки соединяют сваркой в отдельных местах, условно называемых точками.

Размеры и структура точки, определяющие прочность соединения, зависят от различных факторов. Форма и размеры контактной поверхности электродов, сила сварочного тока, время его протекания через заготовки, усилия сжатия и состояния поверхностей заготовок – это основные технологические параметры точечной сварки.

При этом способе соединяемые детали внахлестку расположены под сжимающими электродами. К электродам подводится электрический ток. В момент прохождения тока заготовки нагреваются, особенно быстро нагреваются участки, прилегающие к контакту между электродами. При этом металл расплавляется, и под действием сжимающих усилий капля расплавленного металла сплющивается на стыке «деталь-деталь». В момент образования в зоне сварки расплавленного ядра заданных размеров ток выключают. После выключения тока заготовки кратковременно выдерживают между электродами под действием усилия сжатия, в результате чего происходит охлаждение зоны сварки, кристаллизация расплавленного металла и уменьшение усадочной раковины в ядре сварной точки. Электроды оставляют характерный отпечаток в виде точки.
