Сверхмалые субмарины и человеко-торпеды. Часть 2
Шрифт:
Упомянутый выше Мидзухо был построен на верфи Кавасаки в Кобе. В списки флота его включили 21 февраля 1939 года. Водоизмещение 12150 т., размеры 183.60х 18,80x7,08 м. Вооружение состояло из шести 127-мм зениток, а также 12х25-мм (с 1941 г. 18x25 мм). Двигательная установка состояла из двух ДВС мощностью но 7600 л.с. Скорость корабля не превышала 22 уз., зато запас хода достигал 11000 миль при движении экономической скоростью 10 узлов.
Первоначально Мидзухо нес 24 гидросамолетов. после переделки в 1942 году стал нести 12 гидросамолетов и 12 миниатюрных подводных лодок. Фактически Мидзухо ни разу не участвовал в операциях с использованием миниатюрных подводных лодок, поскольку
Систершип Ниссин встал в строй 27 февраля 1942 года. При тех же размерах поначалу он имел иное назначение. Он мог нести 12 или 20 самолетов. В первом случае корабль мог дополнительно брать до 700 мин. Пушечное вооружение несколько более мощное: 6x140 мм и 18x25 мм.
На корабле стояли два шестицилиндровых ДВС общей мощностью 47000 л. с… что позволяло развивать скорость до 28 узлов и иметь запас хода 11000 миль/18 уз. Интересной особенностью кораблей Ниссин и Мидзухо была конструкция дымовых труб, которые входили в конструкцию подъемных кранов в районе миделя корпуса. В 1942 году Ниссин переоборудовали в базу-транспорт миниатюрных подводных лодок.
В 1942/43 гг. появился новый тип миниатюрной подводной лодки, обозначенный как «тип В». Фактически это была усовершенствованная лодка Ха-53 (24,9х 1,88х 1.88 м. 49.75 г.). Для плавания в надводном положении лодка имела карбюраторный двигатель мощностью 40 л. с… позволявший ей пройти 350 миль с экономической скоростью 6.5 узлов. Максимальная скорость под водой достигала 18.5 узлов, запас хода под водой 120 миль со скоростью 4 узла. После ряда испытаний по результатам которых конструкцию лодки доработали, с конца 1943 года начался серийный выпуск лодок, получивших название «тип С» (Ха-62 — Ха-76).
В это же время для транспорта лодок «тип С» приспособили быстрые транспорты (тин LST 1-1500 т., турбина 9500 л.с., 22 узла, 2x127, 15x25). Каждый транспорт мог брать две лодки, которые ставились на рельсы. С помощью этих транспортов удалось перевезти около двух десятков лодок из Японии в район боев на Филиппинах и Окинаве.
Японская сверхмалая подводная лодка типа Корю.

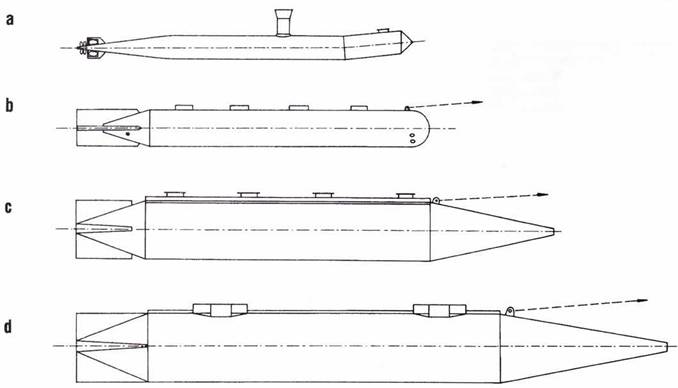

Японские подводные транспорты.
a. Токугата- Ункато. b. Ункато С. c. Ункато М. d. Ункато L.
Приближавшаяся к Японии линия фронта потребовала создать подводные лодки, приспособленные к действиям в прибрежных водах. По мысли японского командования лодки береговой обороны должны быть настолько маленькими, чтобы могли свободно действовать в районе якорных стоянок десантного флота противника, но при этом обладать достаточной самостоятельностью и иметь хороший запас хода. Так, в период с июня 1944 до января 1945 года на базе лодки «тип С» Ха-77 создали серию миниатюрных подводных лодок «тип D» или Корю. Лодки имели следующие характеристики: размеры 26.21x2,04x2,0 м. водоизмещение 59,3 т., ДВС мощностью 150 л.с. для движения в надводном положении (1000 миль/8 узлов), электродвигатель мощностью 440 кВт (125 миль 2.5 узла, максимальная скорость 16 узлов). Вооружение лодки состояло из двух торпед калибра 450 мм, экипаж
В феврале 1945 года после завершения успешного испытания начался серийный выпуск лодок типа Корю. Планировалось построить 570 лодок этого типа, но налеты американской авиации на верфи привели к тому, что до сентября 1945 года удалось построить только 15 единиц, еще 496 лодок конец войны застал на разных стадиях сборки.
Одновременно с лодками «тип С» на верфи ВМФ в Куре зимой 1943/44 гг. построили прототип лодки, получивший название U-Канамоно. Лодка имела следующие характеристики: размеры 14x2x2 м, водоизмещение около 15 т., двигатель работает на сжатом воздухе, скорость 3 узла, экипаж 2 чел., вооружение одна 450-мм торпеда. Конструкция лодки была настолько примитивна, что она не могла погружаться, а плавала в полупогруженном состоянии. До конца войны построили 14 таких лодок, но ни служили только для подготовки экипажей и различных испытаний. Одновременно построили несколько экспериментальных лодок М-Капамоно: размер 25x1.9x1.9 м. вооружение 4 мины.
Другая модификация этой лодки — S-Kaнамоно — водоизмещением около 45 т.) послужила прототипом для создания лодок типа Кайрю. Лодка типа Кайрю имела следующие характеристики: размеры 19.24x1.45x1.3 м. водоизмещение 19.24 19.27 т… ДВС мощностью 85 л. с… электромотор мощностью 58.8 кВт. скорость 7.5/10 узлов, запас хода 450 миль/5 узлов. 36 миль/ 3 узла, экипаж два человека. Лодка несла две 450-мм торпеды, установленные но бортам в нижней части лодки. Глубина погружения без торпед до 145 м. с торпедами до 100 м.
Массовый выпуск лодок тина Кайрю начался в феврале 1945 года. Командование императорским флотом возлагало на них большие надежды, заказ предусматривал строительство 760 единиц. Но также как в случае с лодками типа Корю американские налеты сорвали выполнение планов. До конца августа 1945 года удалось ввести в строй только 213 лодок типа Кайрю. Из них большинство построили на верфи ВМФ в Йокосуке. Часть лодок типов Корю и Кайрю была вооружена фугасным зарядом массой 600 кг. Эти лодки планировалось использовать с участием камикадзе.
Японские сверхмалые подводные лодки типа d (Тей-Гата) в доке верфи Мицубиси в Нагасаке. Построено 118/ единиц.

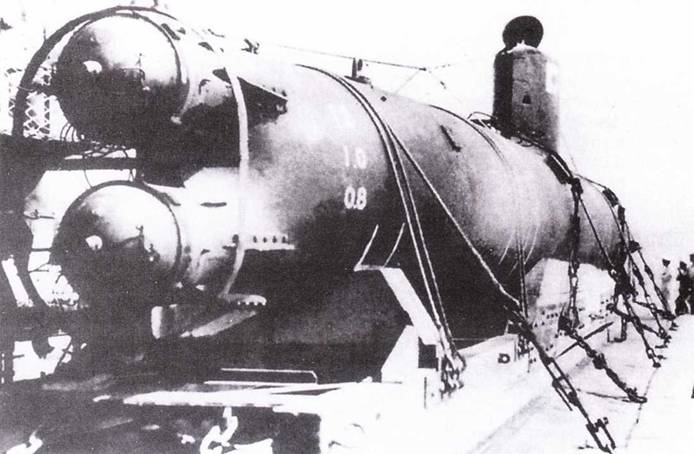

Амфибии типа Току 4-сики Найкатей.
Еще один тип лодки-камикадзе предназначался для атак американских кораблей из состава десантных флотов. Это были так называемые лодки типа Синкай (12.5x1.65x1.2 м, 11,7 т, электродвигатель мощностью 15 кВт. скорость 9 уз., экипаж два человека, вооружение фугасный заряд массой 1000 кг).
Для скрытого снабжения гарнизонов в составе японского флота имелись подводные «баржи», которые носили название Ункато. Самой маленькой была Токугата Ункато размером 23.5x1.8x1,8 м. водоизмещение 43,9 т. привод сжатым воздухом, грузоподъемность 10 т., экипаж 1–2 человека. Носовая часть «баржи» располагалась под углом, что давало возможность вытащить ее на берег.
Подводные транспорты Ункато L (полезный объем 375 куб. м), Ункато М (183 куб. м) и Ункато S (58 куб. м) не имели собственного двигателя и экипажа, а буксировались подводными лодками со скоростью около 4–5 узлов.
