Отработанный газ охлаждается в конденсаторе (II). Сконденсировавшаяся вода поступает в бак (12). Углекислый газ собирается в верхней части бака. Когда давление в баке достигает большой величины, углекислый газ выпускается за борт. Если лодка идет на достаточной глубине, углекислый газ успевает раствориться в воде, поэтому на поверхности никаких пузырей не появляется. По мере расхода перекиси водорода и топлива для компенсации потраченной массы насосом (17) закачивается забортная вода в радиатор (16). Лишняя вода отводится за борт, поток воды регулируется автоматическим клапаном (4).
Конденсат (12) подается насосом (14) в радиатор (16). Часть охлажденного конденсата используется в конденсаторе (11). часть возвращается в контур
Чаше всего приводятся данные из расчетов самого Вальтера:
Перекись водорода в смеси с водой (ауксилин, аурол, инголии).
Смесь гидрата гидразина с алкоголем (80 % N2H2-H20 + 20 % С2Н50И + 0,6 г/л K3CuCn4) — гельман, топливо для торпед.
Декалин (С I ОН 18) — топливо для подводных лодок.
Миниатюрная подводная лодка типа XXVII Г имела водоизмещение 9,25 т при размерах 11,28х 1,05 м. На лодке стояла горячая турбина Вальтера мощностью 300 л.с., вращавшая два четырехлопастных винта диаметром 0.452 и 0,470 м. Один винт стоял на внутреннем вале, другой на внешнем трубчатом. Достоинством такой схемы, широко применявшейся на торпедах, было то, что она обеспечивала высокую устойчивость корабля на курсе, чего невозможно добиться в схеме с одним винтом.
Схема горячего контура двигателя Вальтера.

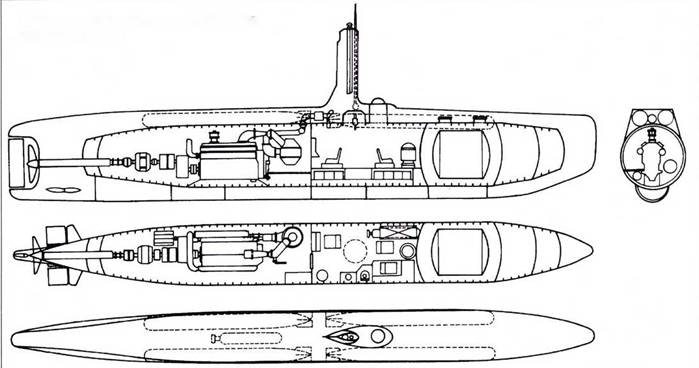

Немецкая подводная лодка пиша XXVII К.
Немецкая сверхмалая подводная лодка типа XXVII F.
Проект трехместной немецкой подводной лодки типа XXXIV.
Лодка XXVII F показала на испытаниях скорость в надводном положении 20,4 уз, а в подводном положении — 22,6 уз. Экипаж состоял из одного человека, а вооружение — одна торпеда. Торпеда находилась в желобе вдоль днища лодки. Это снижало лобовое сопротивление торпеды, по сравнению с внешней подвеской торпеды, как на лодках типа «Hecht» или «Molch».
Миниатюрная подводная лодка типа XXVII К имела водоизмещение 17,3 г при размерах 13,9x1,7 м. На лодке стоял дизель MWM-GS-145 BeiBoot Diesell мощностью 55 л.с. при 1700 об./мин. Крутящий момент подавался через редуктор на винт, скорость вращения винта 566 об./мин. В подводном положении двигатель работал на кислороде, подающемся из баллона с жидким кислородом. Объем баллона 1,25 куб. м, давление в баллоне 400 бар. Баллон находился под днищем лодки. В надводном положении лодка развивала скорость 11 уз, запас хода на этой скорости 227 миль. Под водой максимальная скорость составляла 11,5 узлов, запас хода на этой скорости 69 миль. При скорости 9,2 уз запас хода возрастал до 109 миль, а при ходе со скоростью 7,25 уз запас хода был 150 миль. Дополнительно лодка оснащалась электродвигателем мощностью 6 кВт и четырьмя аккумуляторными батареями. Подводная скорость на электродвигателе 5,2 уз, запас хода 34 мили. Экипаж два человека, вооружение две торпеды G7e.
Осенью 1944
Зимой 1944/45 гг. начались работы над лодками типа XXXIV, Это были трехместные лодки, которые трудно назвать миниатюрными. поскольку их водоизмещение достигало 98/106 т при размерах 23,8x2,5x2,6 м. Это была подводная лодка береговой обороны, предназначенная для действия на Северном море. Балтике и в проливе Ла-Манш. Лодка могла находиться в море неделю, она обладала запасом хода 1200 миль при скорости 11 узлов. Лодка оснащалась шнорхелем. Двигатель MB 501с развивал мощность 1500 л.с. Для его работы в подводном положении использовался воздух из баллона объемом 5,6 куб.м. Под водой лодка могла развить скорость 22 узла, но запас хода при этом составлял всего 90 миль.
Дополнительно лодку оснастили электродвигателем мощностью 25 кВт, который позволял лодке развить скорость 6 уз. Вооружение лодки состояло из четырех торпед, расположенных между стенкой прочного корпуса и внешней обшивкой. Поскольку лодка предназначалась для длительных походов, в центральном посту имелось два спальных места, отгороженный туалет и даже камбуз. Аккумуляторная батарея находилась под полом центрального поста. Запас топлива 6,7 т.
Следующим проектом миниатюрной подводной лодки был тип Schwertwal, который разрабатывался как средство борьбы с подводными лодками противника (U- Bootjaeger). Проект этот был совместной работой профессора Г. Вальтера и инженера Г. Шаде, который приспособил двигатель Вальтера к конструкции субмарины.
Лодка имела весьма благородные очертания, внешне напоминая толстую торпеду. Место пилота было скрыто в глубине носовой части корпуса. Идея подводного охотника за подводными лодками была высказана в 1943 г. лейтенантом Шпахманом, специалистом подводных вооружений. Но в тот момент эта идея не нашла поддержки у руководства кригемарине.
Лодка Schwertwal I имела водоизмещение 17,5 т и представляла собой цилиндр длиной 13,0 м и диаметром 1,5 м. Горячая газовая турбина Вальтера развивала мощность 800 л.с., что позволяло лодке развивать в надводном положении скорость 30 узлов, а в подводном — 32 узла. Таким образом, Schwertwal I по скорости значительно превосходил подводные лодки противника (так британские лодки типа U/V. построенные в 1938–1939 гг. развивали под водой не более 9 узлов, а лодки типа S III выпуска 1941–1942 г. развивали под водой 10 узлов).
Запас хода при максимальной скорости достигал 100 морских миль, запас хода экономической скоростью 200 миль. Экипаж из двух человек. Вооружение две новые торпеды K-Butt с инголиновым двигателем. Торпеды при скорости 50 узлов имели запас хода 3000 м. В качестве топлива на борту Schwertwal 1 находилось 10 т инголина, и 1 т декалина, что составляло 62 % от водоизмещения.
Модель подводной лодки типа Schwertwal I.
Подводная лодка типа Schwertwal I в Босау на озере Плейер.
Тип XXVII В
Проект субмарины тип XXVIIВ представлял собой вариант сверхмалой подводной лодки типа XXVIIА с дизельным двигателем для надводного хода и электромотором для передвижения в глубине. Вооружение — две торпеды G-7e. Был увеличен киль и установлены две продольные балластные цистерны. Была изготовлена и испытана модель небольшого масштаба.
