Двигательная установка. На самолете установлен турбовентиляторный двигатель с дожиганием М.53 фирмы SNECMA (диаметр 1055 мм, длина 4846 мм, масса 1420 кг). Первые опытные образцы самолета оснащались двигателями М-53-2 с форсажной тягой 83,35 кН (8500 кГ), а на серийных самолетах будут устанавливаться двигатели М-53-5 тягой 88,26 кН (9000 кГ) тех же габаритов с температурой газа перед турбиной до 1200°С. Внутренняя топливная система (емкостью 4300 л) может быть дополнена тремя подвесными баками емкостью 2 ? 1200 и 1700 л.
Вооружение. Стационарное вооружение самолета состоит из двух пушек DEFA
Размах крыла, м 9,00
Длина, м 15,33
Взлетная масса (ном./макс.), кг 9000/15000
Номинальная удельная нагрузка на крыло, кг/м2 200
Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,08/1,70
Максимальное число Маха 2,3
Посадочная скорость, км/ч 278
Вертикальная скорость, м/с 250
Оперативный потолок, м 18 300
Время подъема на высоту 15 250 м, с 240
Радиус действия, км 700
«Хонит» F-18 фирмы «Макдоннел-Дуглас» – многоцелевой одноместный истребитель – США, 1978 г.
Рис. 2.190. Многоцелевой истребитель F-18 на аэродроме (а) и в полете (б).
История создания. Выдвинутая военно-воздушными силами США концепция дополнения сложных и дорогостоящих самолетов F-15 более дешевыми, простыми и легкими самолетами F-16 была поддержана в 1974 г. и военно-морской авиацией. При этом было принято решение заменить в 80-х годах самолеты «Фантом» II F-4 палубной авиации и авиации морской пехоты самолетами «Томкэт» F-14 и дополнить эти очень сложные и дорогостоящие машины изменяемой геометрии самолетами новой конструкции, развитой на базе самолета YF-17. Работы в рамках программы создания нового военно-морского истребителя NACF (Navy Air Combat Fighter) были начаты 2 мая 1975 г. фирмой «Макдоннел-Дуглас» (генеральный подрядчик) совместно с фирмой «Нортроп» (40% участия в проектно-конструкторских работах и будущем производстве).
Контракт от 28.01.1976 г. предусматривал строительство 11 опытных образцов самолета (в том числе 2 двухместных), первый из которых предполагалось облетать в июле 1978 г., 30 предсерийных самолетов и 72 серийных. Первые серийные самолеты были поставлены на вооружение в 1980 г. Стоимость всей программы по ценам 1975 г. оценивалась в 1,4 млрд. долл., причем 234 млн. долл. предназначались на работы по созданию двигателей. Общие потребности военно-морской авиации в этих самолетах оцениваются в 811 шт. Предполагается,
Самолет F-18 в своем базовом варианте предназначен для эксплуатации с авианосцев. Программа предусматривает строительство следующих одно- и двухместных модификаций самолета:
– F-18A-одноместный истребитель, предназначенный для уничтожения неприятельских самолетов в зоне действий кораблей военно- морского флота;
– F-18В – двухместный учебно-тренировочный самолет (около 10% всех серийных самолетов);
– А-18А-легкий одноместный штурмовик с максимальной взлетной массой 22 700 кг (предназначается для замены самолетов А-7);
– RF-18 А – тактический самолет-разведчик.
Опытный образец самолета облетан в 1978 г.
Описание самолета. Аэродинамическая схема и общая концепция самолета соответствуют самолету YF-17. В конструкции самолета F-18 имеются следующие отличия:
– модифицированная форма крыла (изменение контура наплыва и использование геометрического уступа передней кромки – впервые на прямом крыле), больший угол отклонения носовых щитков (45°), что обеспечивает уменьшение скорости захода на посадку до значения, необходимого для самолетов палубного базирования;
– более широкий и длинный фюзеляж (за счет удлинения носовой части), что позволило разместить дополнительный топливный бак и радиолокационную станцию с антенной диаметром 0,71 м;
– планер повышенной прочности (допустимая перегрузка для самолета в варианте истребителя составляет 7,5, а в варианте штурмовика-6,5), приспособленный для взлета с катапульты, а также для посадки по системе «крюк-трос» на палубе авианосца;
– электродистанционная система управления (в сочетании с аварийной механической при управлении горизонтальным оперением) вместо используемой в самолете YF-17 гидромеханической системы;
– управляемый стабилизатор с увеличенным размахом (6,92 м) и шасси с шириной колеи 3,11 м и базой 5,25 м;
– двигатели большей тяги и повышенной степени двухконтурности, а также усовершенствованное радиоэлектронное оборудование, кабина более эргономичной схемы, 9 узлов внешних подвесок;

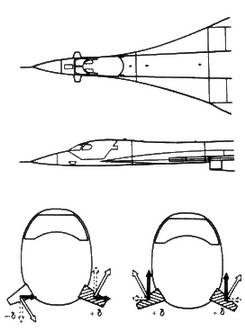

Рис. 2.191. Проекции многоцелевого истребителя «Хонит» F-18.
– подвижные кили, перемещаемые в горизонтальной плоскости относительно стабилизатора во избежание аэродинамического затенения рулей направления при больших углах атаки.
Для уменьшения площади, занимаемой самолетом на стоянке, концевые части крыла выполнены складывающимися. Усиление конструкции планера и установка дополнительного радиоэлектронного оборудования привели к увеличению массы пустого самолета на 1630 кг (1360 кг за счет планера и 270 кг оборудования).
В систему управления огнем входят малогабаритная быстродействующая ЭВМ и РЛС типа AN/APG-65, обеспечивающая обзор и сопровождение до 10 целей одновременно, включая низколетящие и расположенные на земле.
