Рассмотрим еще один пример. Допустим, предмет, который мы наблюдаем под водой, окрашен очень темной краской, имеющей коэффициент яркости 0,02, т. е. равен коэффициенту яркости моря. Следовательно, контраст в данном случае равен нулю и предмет нам не будет виден. А если этот предмет — подводная лодка, то выходит, что создание «лодки-невидимки» вполне реальная вещь? При всей привлекательности подобной идеи, ее осуществление возможно только в научно-фантастических романах. Не надо забывать о том, что кроме яркостного контраста существуют и цветовой. Другими словами, для того, чтобы создать «лодку-невидимку», надо ее не просто окрасить краской, коэффициент яркости которой будет равен коэффициенту яркости моря, но соблюсти еще одно условие. Спектральный состав этой краски должен абсолютно точно соответствовать спектральному составу света, идущего из глубин моря к его поверхности. Именно при этих условиях не только яркостный,
Дело в том, что коэффициент яркости моря беспрерывно меняется и эти, даже небольшие, изменения скажутся на величине контраста. Поэтому абсолютно замаскировать предмет, находящийся под водой, физически невозможно. Речь может идти только о создании такой окраски, которая максимально затрудняет визуальное обнаружение предмета, т. е. о максимально возможном приближении контраста к нулевому значению. Пожалуй, лучшим мастером маскировки является природа. Большинство обитателей моря наделено способностью приспосабливать свою окраску к фону (рис. 54). Естественно, и человек старается не отставать от природы. Подводные лодки всех флотов мира в целях маскировки, как правило, окрашивают краской с коэффициентом яркости, приближающимся, насколько это возможно, к спектральному коэффициенту яркости моря.
Все наши рассуждения о контрасте относились к тому случаю, когда наблюдатель находился в непосредственной близости от рассматриваемого объекта, т. е. тот контраст, который он наблюдал, был действительным. По мере удаления от объекта контраст все более и более ослабевает, т. е. наблюдатель, находящийся под водой на некотором расстоянии от объекта, будет оценивать не действительное, а видимое им различие в яркости предмета и фона, или видимый контраст. Это изменение величины контраста имеет очень большое значение для видения под водой. Экспериментально доказано, что при горизонтальном наблюдении изменение действительного контраста происходит по закону Бугера: КВ = Кд•10– z, где Кв — видимый контраст; Кд — действительный контраст; z — расстояние от наблюдателя до предмета; — показатель ослабления излучения, направленного от предмета в глаз наблюдателя.

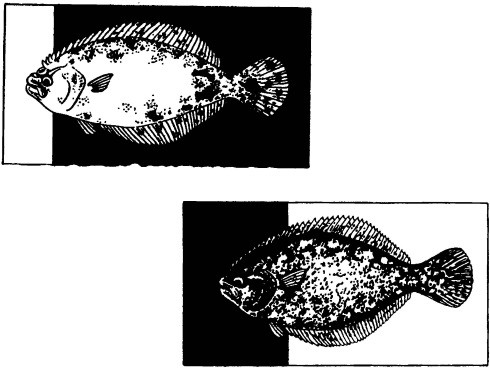

Рис. 54. Камбала меняет окраску
Условия наблюдения в воде тем и отличаются от наблюдений в воздухе, что показатель ослабления морской воды в сотни раз превышает показатель ослабления воздуха. Рассеяние света водой приводит не только к ослаблению прямого луча, идущего от предмета к наблюдателю, но создает между ними своеобразную световую дымку, вуалирующую рассматриваемый объект и затрудняющую его видение.
Эта дымка вызывает очень большие трудности при работе под водой с искусственными источниками света. Казалось бы, чем более мощным прожектором освещен предмет под водой, тем лучше он будет виден, но это далеко не так. Увеличение мощности прожектора хотя и улучшает освещенность поверхности предмета, но одновременно с этим приводит к повышению интенсивности дымки. Поэтому при различных работах под водой используют прожекторы мощностью 1–3 квт, причем стараются приблизить источник света к рассматриваемому объекту. Кроме того, условия видимости улучшаются, если объект освещается как бы со стороны, т. е. угол между линией визирования и прожекторным пучком достаточно велик. Наиболее неблагоприятными будут условия наблюдения вдоль прожекторного пучка. В этом случае яркость дымки максимальная.
На каком же расстоянии под водой вообще можно увидеть сравнительно большой предмет, освещенный прожектором?
В широко известном романе Жюля Верна «Двадцать тысяч лье под водой» есть следующие строки: «…чтобы ориентироваться в пути, необходим свет, который рассеивал бы тьму.
…Позади рубки помещается мощный электрический рефлектор, который освещает море на расстоянии полмили» [29] .
Мы знаем, что Жюль Верн сумел гениально предвидеть пути развития техники на многие годы вперед. В момент издания его книги не могло быть и речи об использовании
29
Ж. Верн. Собр. соч., т. 4. М… ГИХЛ. 1956.
Попробуем произвести хотя бы весьма приближенный расчет той доли излучения прожектора, которая могла бы достигнуть поверхности предмета, находившегося от него в полумиле (0,5 морской мили = 926 м).
Допустим «Наутилус» находился ночью (чтобы исключить влияние дневного света) в очень прозрачных океанских водах. Величина показателя ослабления направленного излучения для таких вод близка к 0,1 м– 1, а показателя ослабления рассеянного излучения — 0,015 м– 1.
Экспериментальные исследования, проведенные советскими гидрооптиками М. Н. Булхургиным и В. П. Николаевым, показали, что на расстояниях, не превышающих глубину исчезновения белого диска, ослабление интенсивности прожекторного пучка происходит по закону Бугера: Iz = I0•10– z.
На больших расстояниях уже рассеявшийся прожекторный луч ослабляется также по закону Бугера, но с показателем ослабления для рассеянного света: I'z = I'0•10– z.
В чистых океанских водах глубина исчезновения белого диска примерно равна 40 м. Подставим в уравнения имеющиеся у нас данные, приняв первоначальную интенсивность прожектора (I0) за 1:
Таким образом, на расстоянии 40 м от прожектора интенсивность его света составит всего 1/10000 первоначальной. Далее:
Практически невозможно наглядно представить себе всю ничтожность той доли света, которая даже в очень прозрачной воде дошла бы от прожектора «Наутилуса» до предмета, удаленного от него на полмили. Но и в том случае, если бы прожектор находился рядом с предметом и хорошо его осветил, все равно на таком расстоянии до наблюдателя не смог бы дойти свет, отраженный предметом.
Реальная дальность видимости в различных морях в условиях искусственного освещения определяется прежде всего отражательной способностью поверхности наблюдаемого предмета и прозрачностью воды и вряд ли может превышать 50–60 м.
Интересные данные о видимости под водой при естественном свете недавно были опубликованы американским исследователем Р. Ф. Базби. Так, в районе Майами на глубине 305 м наблюдатели в батискафе могли видеть дно с расстояния 5–6 м. У берегов Калифорнии к западу от Сан-Диего на глубине около 185 м горизонтальная видимость колебалась от 9 до 15 м. Неожиданно хорошая видимость была отмечена у берегов Флориды, где с глубины 190 м можно было различить дно, находившееся на 55 м глубже.
При наблюдениях под водой в условиях естественного освещения дальность видимости во многом зависит от угла, под которым рассматривается предмет. Вызвано это тем, что в верхних слоях моря, где свет еще не полностью рассеян, яркость фона в различных направлениях различна, что сказывается на величине контраста. Кроме того, это обусловливает и различие в яркости вуалирующей дымки в зависимости от направления.
Исследования, проведенные О. А. Соколовым на подводной лодке «Северянка», показали, что в поверхностных слоях моря дальность видимости снизу в прозрачных водах может достигать величины 100 м и более.
При изучении оптических свойств вод морей и океанов видимость погружаемых в море объектов используется весьма широко.
Первые попытки оценить прозрачность морских вод производилась с помощью погружавшихся в море дисков. В большинстве океанографических экспедиций и сейчас еще используют для определения относительной прозрачности стандартный белый диск (диск Секки). Понятие «относительная прозрачность» употреблено нами не случайно. Хотя глубина исчезновения диска зависит главным образом от прозрачности воды, она не определяет количественно ту физическую величину прозрачности, о которой мы говорили ранее. Несмотря на это, измерения с помощью диска позволяют в определенной степени судить об оптических свойствах вод различных морей и океанов. Здесь нас больше интересует вопрос видимости диска под водой. Почему наблюдатель перестает его видеть?
