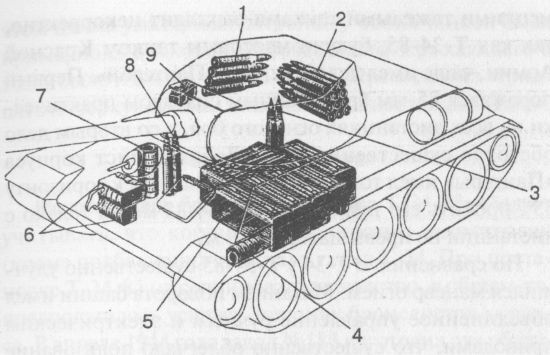

Размещение боеукладок в танке:
1 – укладка артвыстрелов на правом борту башни; 2 – укладка артвыстрелов в нише башни; 3 – укладка артвыстрелов в правом углу боевого отделения; 4 – укладка пулемётных магазинов слева от сиденья механика-водителя; 5 – укладка артвыстрелов на полу боевого отделения в ящиках; 6 – укладка пулемётных магазинов на нижнем носовом листе корпуса; 7 – укладка пулемётных магазинов в отделении управления справа от сиденья пулемётчика; 8 – укладка артвыстрелов в отделении управления; 9 – укладка пулемётных магазинов на правом борту башни
Боекомплект пушки состоял
Стеллажная укладка на 12 выстрелов находилась в нише башни. В неё входили выстрелы с осколочной гранатой.
Хомутиковые укладки располагались: на правом борту башни – на 4 артвыстрела; в отделении управления у правого борта корпуса – на 2 артвыстрела; в правом заднем углу боевого отделения – на 2 артвыстрела. На правом борту башни укладывались выстрелы с бронебойными снарядами, а в отделении управления и боевом – с подкалиберными снарядами. Таким образом, в постоянной готовности к немедленному открытию огня в Т-34-85 находились 20 артвыстрелов.

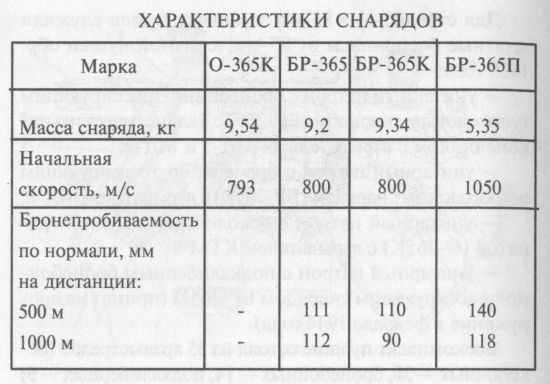

В шести ящиках, расположенных на днище боевого отделения, размещалось 35 выстрелов, из них: 24 – с осколочной гранатой, 10 – с бронебойным снарядом и 1 – с подкалиберным.
Если брать в качестве своего рода расчётной единицы немецкий тяжёлый танк «Тигр», то можно констатировать, что его лобовую броню 85-мм пушки пробивали на дальности 1000 м. При стрельбе по танку «Тигр» с дальности 1500 м в его лобовом листе корпуса осталась лишь вмятина глубиной 39 мм, а на дальности 800 м в борту подбашенной коробки образовался пролом размером 350 на 230 мм. У самоходного орудия «Фердинанд» и тяжёлого танка «Королевский тигр» 85-мм пушка пробивала только бортовые и кормовые броневые листы корпуса и башни. При этом необходимо отметить, что по качеству изготовления советские бронебойные снаряды несколько уступали немецким, что не позволяло до конца использовать потенциал танковых пушек. Вместе с тем и сравнение с немецкими тяжёлыми танками выглядит некорректно, так как Т-34-85, будучи массовым танком Красной Армии, чаще имел дело с Pz.IV и «Пантерой». Первый поражался 85-мм бронебойным снарядом практически на всех дистанциях огневого боя, а со вторым дело обстояло существенно хуже. Лобовой лист корпуса «Пантеры» имел толщину 85 мм и наклон к горизонту 35°, пробить его пушка танка Т-34-85 могла только с дистанции, не превышавшей 500 м.

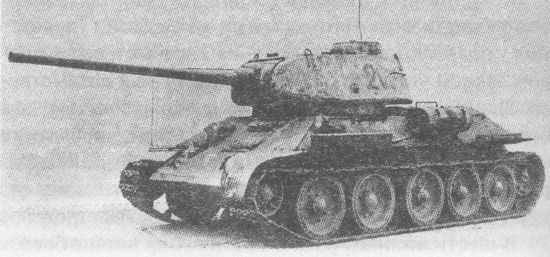

Т-34-85 завода «Красное Сормово». Промежуточная модель, сохранившая часть характерных деталей ранних сормовских машин: смещённый вперёд наружный топливный бак и рымы из прутка

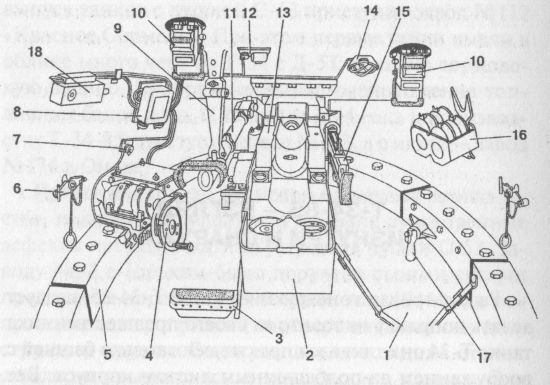

По сравнению с Т-34 у Т-34-85 существенно улучшился манёвр огнём. Механизм поворота башни имел объединённое управление ручным и электрическим приводами, что существенно облегчало пользование им. Полный оборот с использованием электропривода башня совершала за 12-15 с.
Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 – телескопический прицел ТШ-16. Для стрельбы с закрытых позиций – боковой уровень и башенный угломер.
Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16°.
Оба они имели оптический шарнир, состоявший из четырёх зеркал. Головная часть прицела жёстко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.
Впрочем, в Т-34-85 значительно улучшились условия работы всех членов экипажа. Так, например, ширина рабочего места наводчика в плечах составляла 500 мм, то есть стала равной таковой у Pz.IV или «Пантеры». Ширина рабочего места заряжающего составляла 500x900 мм и опять-таки была равной «Пантере». При этом длина унитарных патронов у обоих танков была примерно одинаковой. Рабочее место заряжающего в Pz.IV было меньше, чем в Т-34-85. Превосходил «тридцатьчетвёрку» по всем этим показателям только «Тигр».
Защищённость
Первый
Рассматривая бронезащиту танка Т-34-85, следует учитывать, что корпус был полностью заимствован (кроме подбашенного листа) у танка Т-34. При постановке Т-34-85 на серийное производство, в общем-то, предполагалось усилить толщину бронелистов корпуса. В апреле 1944 года завод № 183 изготовил два образца танка Т-34-85М. Толщина лобового листа корпуса у них равнялась 75 мм, толщина крышки люка механика-водителя была доведена до 100 мм, а бронировки курсового пулемёта – 90 мм. При этом пришлось пойти на уменьшение бронирования там, где это было возможно. До 15 мм уменьшилась толщина листов крыши МТО, днища подкрылков, нижнего кормового листа, задней части днища. В ходовой части применялись облегчённые балансиры и опорные катки. В ходе испытаний выяснилось, что эти мероприятия особого результата не дали. Кроме того, испытания обстрелом выявили, что 75-мм лобовая броня пробивается снарядом 88-мм немецкой танковой пушки KwK 43 L/71 с дистанции 2000 м! Таким образом, никакого смысла в усилении лобовой брони корпуса в 1944 году уже не было.

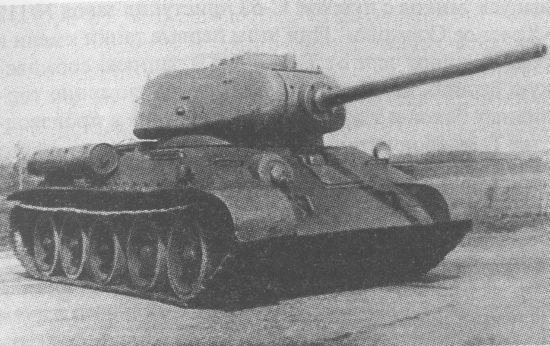

Второй опытный образец танка Т-34-85М. Весна 1944 года. Хорошо видна изменённая конфигурация кормы корпуса, связанная с размещением там двух 190-л топливных баков
Поскольку главным нововведением у 7-34-85 стала башня, то на ней и сосредоточились основные усилия конструкторов. К тому времени уже было известно из опыта войны, что на башню приходится до 45% опасных поражений танков. Основа башни отливалась из стали 71Л, обладавшей более высокими литейными показателями, чем применявшаяся ранее для башен Т-34 сталь МЗ-2. Толщина лобовой части башни составляла 75 мм, бортов и кормы – 52 мм. С 7 августа 1944 года толщина лобовой части башни стала составлять 90 мм. Толщина бортов башни была доведена до 75 мм. В сочетании с некоторым их наклоном эта толщина обеспечивала защиту от бронебойных снарядов 75-мм противотанковой пушки Pak 40 на дистанции около 500 м при курсовых углах до 40°.
Лобовая же броня обеспечивала защиту от немецких бронебойных снарядов с дальностей 800– 2000 м, в зависимости от калибра и типа боеприпаса.
Таким образом, уровень бронезащиты Т-34-85 по сравнению с танком Т-34, вооружённым 76-мм пушкой, возрос незначительно. Но если говорить о защищённости в целом, то она возросла весьма существенно. Решающее влияние на этот процесс оказало не усиление бронирования башни, а установка в ней новой мощной пушки. Благодаря этому удалось увеличить дистанцию огневого боя и в результате снизить вероятность поражения танка вражескими снарядами. Важное значение имело и размещение в башне третьего члена экипажа. Теперь командир танка, избавившись от функций наводчика, мог полностью сосредоточиться на наблюдении за полем боя, поиске целей и оценке обстановки. В результате действенность упреждающего и ответного огня танка по танкоопасным целям и эффективность его противоартиллерийского манёвра существенно возросли. В полной мере способствовали этому оснащение Т-34-85 качественными приборами наблюдения и радиосвязью.
Сравнительные размеры танков Т-34 и Т-34-85
Что касается приборов наблюдения, то механик-водитель Т-34-85 остался при своём: в его распоряжении по-прежнему были два призматических смотровых прибора, закрывавшихся броневыми заслонками-«ресничками». Располагавшийся справа от него пулемётчик (бывший стрелок-радист) с декабря 1944 года получил в своё распоряжение оптический телескопический прицел ППУ-8Т с полем зрения 25°. В результате стала уходить в прошлое такая оценка эффективности курсового пулемёта, оснащённого лишь диоптрическим прицелом, поле зрения которого ограничивалось отверстием в шаровой установке – 2-3°: «Обзор через эту дырочку над стволом пулемёта был ограниченный, а сектор обстрела и того меньше. Иногда пулемёт повернёшь, видишь, что кто-то бежит, а стрелять не можешь». Тем не менее курсовые пулемёты очень пригодились в 1944-1945 годах для борьбы с «фаустниками».
