Что касается модернизации оставшихся эскадренных миноносцев проекта 30бис в соответствии с проектом 31П (без установки на них комплекса РТР), то критические замечания в отношении «тридцать первого», высказанные на стадии рассмотрения техпроекта, фактически предопределили их судьбу. В мае 1958 года проект 31П рассмотрели на специальном совещании под руководством ГК ВМФ, вновь признав недостаточным его зенитное вооружение в составе пяти 57-мм одноствольных артиллерийских установок.
По этой причине посчитали нецелесообразным модернизировать и противолодочное вооружение, хотя его состав в целом сочли вполне приемлемым. Но в силу того, что угроза со стороны авиации считалась первоочередной,
2*Примечание: в качестве одного из вариантов предполагалось дополнительно установить на головном ЭМ «Бесшумный» УКВ-радиоприемник 1-314 с панорамной приставкой Р-320. усилитель-преобразователь телеграфных сигналов ТГ-З0 и принять эту аппаратуру в состав средств радиоразведки всех кораблей проекта 31 (данных о реализации нет).
3*Примечание: Расчётная вероятность поражения ПЛ одной торпедой соответствовала вероятности её поражения залпами обеих РБУ-2500 при полном израсходовании боезапаса. Примечательно, что почти на всех последующих советских противолодочных кораблях проектов 56пло, 56К, 56А и 61 сохранялся этот своеобразный противолодочный минимум – один противолодочный пятитрубный торпедный аппарат (ТА) и две реактивные бомбовые установки, а на больших противолодочных кораблях (БПК) проектов 57А, 1134 и 1135 число ТА даже увеличили.
4*Примечание: два ЭМ. AI Naser и Damiet (бывшие «Бессменный» и «Отчаянный»), переданные советской стороной ВМС ОАР в апреле 1967 года, прошли МОО дернизацию по проекту ЗОБА. На них заменили 85-мм АУ 92-К и З7-мм АУ В-11 (на кормовой надстройке) на счетверённую АУ ЗИФ-75 с радиолокационным каналом наведения от РЛС «Фут-Б». В носовой части по аналоги с проектом З1 смонтировали две установки РБУ-2500, а прежнюю – ГАС «Тамир-5Н» заменили на ГС-572 («Геркулес»). Корабль также получил новую РЛС общего обнаружения «Фут-Н» и навигационную РЛС «Дон» С антенным постом на фок-мачте.

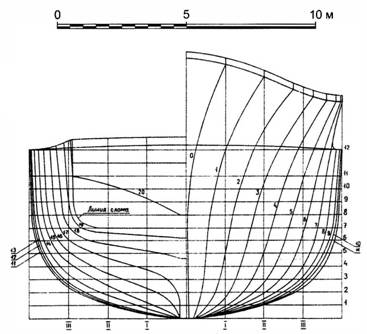

Теоретический чертёж эсминца проекта 306ис/31 (проекция «корпус»)
Разрез по 189-му шпангоуту (см. в корму), копия с подлинного чертежа

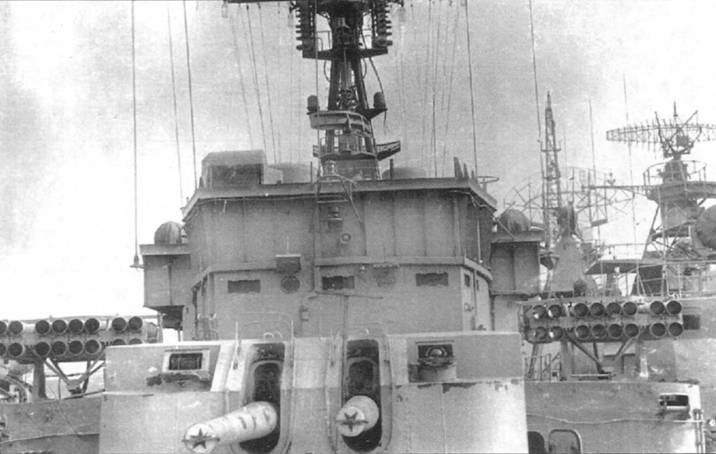

Эсминец «Опасный» – вид на надстройку с носа: хорошо видны обе 16-ствольные установки РБУ-2500 и носовая 1ЗО-мм АУ Б-2ЛМ, АП РЛС «Залп» и АП станций радиоразведки (фото из собрания Б.Айзенберга)
Конструкция эсминца проекта 31
Корпус корабля – цельносварной (за исключением клёпаного соединения верхней палубы с бортом, обделочных уголков надстройки и съёмных конструкций накладных
Корпус корабля разделялся 17 главными поперечными водонепроницаемыми переборками, доходившими до верхней палубы, на 18 отсеков. Непотопляемость корабля обеспечивалась при затоплении любых двух смежных отсеков.
Корабль имел палубу полубака (до 78-го шпангоута), верхнюю палубу, нижнюю палубу и платформу в носовой и кормовой оконечностях. Двойное дно было только в машинных и котельных отделениях.
Конструкция носовой надстройки на эсминце проекта 31 претерпела изменения. Взамен упразднённых 37-мм автоматов и снятого командно-дальномерного поста на ней появились две 16-ствольные 212-мм реактивные стабилизированные бомбомётные установки РБУ-2500 с системой ПУСБ «Смерч-31» (боекомплект 96 РГБ-25) и ГАС «ГС-572», а также антенный пост станций радиоразведки «Гафель». В итоге, ширина надстройки значительно увеличилась, несколько ограничив тем самым углы обстрела первой башни главного калибра.
Открытый мостик унаследовал от проекта 30бис ветроотбойные козырьки, позволявшие экранировать встречный воздушный поток и тем самым защищать находящихся на мостике членов экипажа от ветра.
Слева и справа от надстройки на срезе полубака расположили 57-мм АУ ЗИФ-71 № 1 и №2.
В силу пересмотра состава и номенклатуры радиоэлектронного вооружения изменения коснулись конструкции обеих мачт. Так, на фок-мачте оборудовали АП артиллерийской РЛС «Залп-М2» и навигационной «Дон», а на грот-мачте – РЛС «Фут-Н».
На крыше надстройки и площадке грот-мачты разместили антенные посты трёх станций радиотехнической разведки (РТР) «Гафель», которые из-за своих различий для кораблей вариантов № 1 и № 2 имели различную конфигурацию и внешний вид.
Главная энергетическая установка с эшелонным расположением и ГТА суммарной мощностью 30 000 л.с. остались без изменений. Правда, для защиты антенных постов РЛС на грот-мачте от воздействия горячих отработавших газов пришлось увеличить высоту козырьков обеих дымовых труб, заодно придав им характерную, закруглённую в сторону кормы форму.
Освободившееся после демонтажа носового ТА пространство между первой дымовой трубой и грот-мачтой заняли помещения и посты разведки, там же разместили дополнительные генераторы.
По бортам в районе задней дымовой трубы смонтировали оба АП РЛС управления огнём зенитной артиллерии «Фут-Б». Далее в корму установили поворотный пятитрубный 533,4-мм торпедный аппарат ПТА-53-31, приспособленный для стрельбы противолодочными торпедами СЭТ-53 с системой дистанционного наведения СССП «Кристалл» с пороховой системой стрельбы и системой приборов управления торпедной стрельбой (ПУТС) «3вук-31 ».
На кормовой надстройке разместили 57-мм автоматы ЗИФ-71 № 3, № 4 и № 5. Кормовая башенная двухорудийная 130-мм АУ Б-2ЛМ осталась на своём штатном месте. Помимо неё, сохранились 14 глубинных бомб типа ББ-1 в кормовых подпалубных бомбосбрасывателях, а также минные рельсы на верхней палубе.

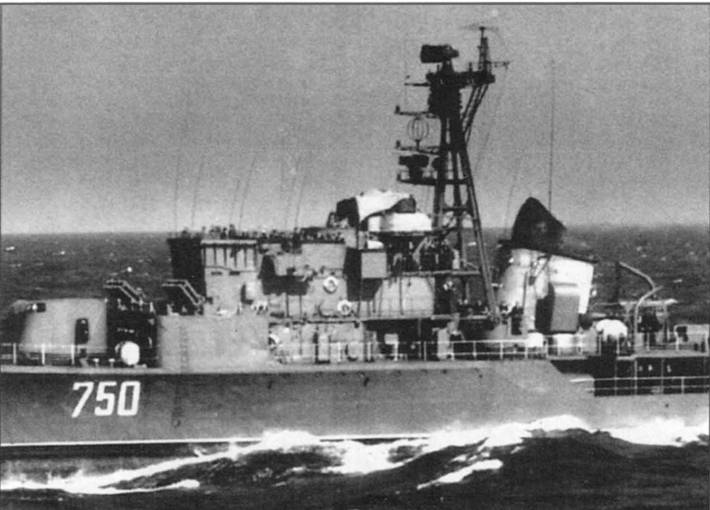

Эсминец «Безбоязненный» на боевой службе, вид на надстройку и РБУ-2500. Антенные посты станций «Гафель» на крыше надстройки закрыты брезентовым тентом. ТОФ, 1970-е годы (фото из собрания В.Костриченко)
