Алгоритм состоит из отдельных операций, выполняемых в определенном порядке.
Каждая из операций и порядок их выполнения в отдельности не приведут к необходимому результату. Соединенные в единую систему – алгоритм, который приобрел новое свойство – конкретный результат – системный эффект.
Часто такое свойство также называют синергетический эффект (от греч. «» вместе действующий) —
Синергия (греч. «» — сотрудничество, содействие, помощь, соучастие, сообщничество; от греч. «» — вместе, греч. «» — дело, труд, работа, (воз) действие) — суммирующий эффект взаимодействия двух или более факторов, характеризующийся тем, что их действие существенно превосходит эффект каждого отдельного компонента в виде их простой суммы 3 .
Пример 2.8. Синергетический эффект
3
Синергия – материал из Википедии.
Обмен вещами не приводит к синергетическому эффекту, так как их остается столько же, сколько и было. Обмен идеями приводит к синергетическому эффекту, так как в результате у одного человека идей становится больше.
2.2.3. Иерархия
Опишем иерархию системы (рис. 2.3):
– собственно, система;
– ее подсистемы;
– надсистема;
– внешняя среда.
Можно рассматривать много уровней подсистем и надсистем. Необычайно важно знать соседние системы и внешнюю среду. Таким образом, системное мышление должно рассматривать иерархические системные уровни.

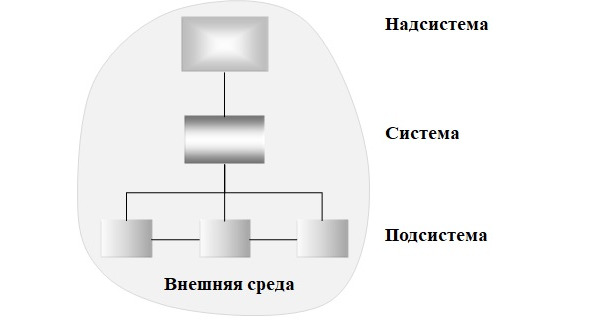

Рис. 2.3. Системные уровни
Подсистема – составные части системы.
Надсистема – это объект, куда входит система в качестве подсистемы.
Иерархия может иметь более высокие ранги, например наднадсистема, и более низкие ранги, например подподсистема.
Наднадсистема – это объект, куда входит надсистема, а подподсистема – это элементы, из которых состоит подсистема. Количество рангов может быть достаточно большое.
Пример 2.9. Компьютер
Система – персональный компьютер.
Подсистемы: системный блок и устройства ввода – вывода (например, клавиатура, мышь, монитор, принтер, сканер, камера и т. п.).
Подподсистемы
Надсистема – компьютерные сети и т. д.
Наднадсистема – это всемирная паутина, интернет.
Внешняя среда – это среда, в которой находится компьютер, например помещение, воздух и т. д.
Пример 2.10. Телефон
Система – телефон.
Подсистемы: микрофон и наушник, клавиатура, дисплей, память и т. п.
Подподсистемы – это элементы, из которых состоят микрофон, наушник, клавиатура, дисплей, память и т. д.
Надсистема – АТС, телефонные сети и т. д.
Наднадсистема АТС – это региональная и мировая телефонная сеть.
Внешняя среда – чаще всего, помещение и воздух.
Пример 2.11. Автомобиль
Система – автомобиль.
Подсистемы: колеса, двигатель, бензобак, система управления и т. п.
Подподсистемы двигателя – это поршень и цилиндр, шатун, свеча, клапаны, коленчатый вал, картер и т. д.
Надсистема – дорожное движение, к которой относятся: дороги, автозаправочные станции, автостоянки, система управления движением, гаражи, ремонтные службы, заводы изготовители и т. д.
Наднадсистема – это региональная и мировая сеть дорожного движения.
Внешняя среда – открытое пространство и атмосферные явления.
Пример 2.12. Дерево
Система —дерево (рис. 2.4).
Подсистемы: ствол, крона и корни.
Подподсистемы кроны – ветви.
У ветвей имеются свои подсистемы: листья, плоды.
У листьев имеются подсистемы: черешок, прожилки, ткани листа (строение листа показано на рис. 2.5 и 2.6).
Надсистема – это лес.
Внешняя среда: для корней – это почва; для ствола и кроны – воздух и атмосферные явления.

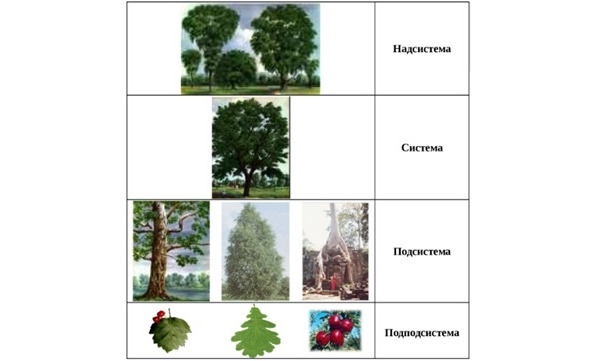

Рис. 2.4. Иерархия дерева

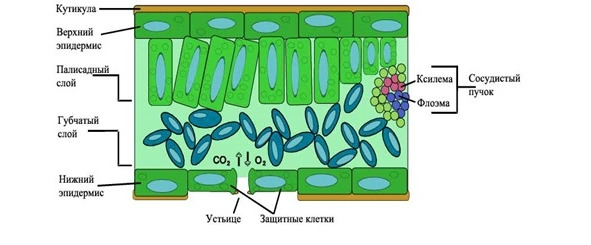

Рис. 2.5. Поперечный разрез листа

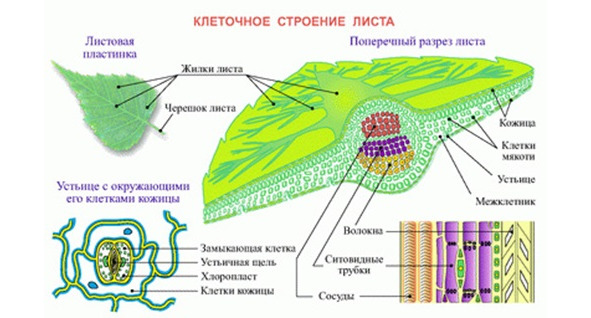

Рис. 2.6. Клеточное строение листа
2.2.4. Взаимосвязи и взаимовлияние
Но только знания этих уровней недостаточно. Необходимо учитывать влияние подсистем на систему, системы на надсистему и окружающую среду, и обратное воздействие надсистемы и окружающей среды на систему и подсистемы. Без учета этих влияний мы не только сделаем плохо работающую систему или вообще неработоспособную, но можем оказать отрицательное воздействие на подсистемы, соседние системы, надсистему или окружающую среду.
