ОБТ Leopard 1 А1А1 – в числе изменений специальная бро- незащита бортов и крыши башни.
ОБТ Leopard 1А2 отличался усиленным бронированием башни и наличием пассивных ПНВ, установленных на местах командира и механика-водителя.
ОБТ Leopard 1АЗ оснащен новой сварной башней, в остальном аналогичен танкам Leopard 1А IAI и Leopard 1А2. ОБТ Leopard 1А4 был последней серийной модификацией серии Leopard 1. Leopard 1А4 оснащен сварной башней и интегрированной СУO.
ОБТ Leopard 1А5 – последняя модификация, используемая 8 бундесвере. Leopard 1А5 с компьютерной СУО и имел пассивными тепловизионными
ТМУ AVLB (Biber) на базе танка Leopard 1. БРЭМ ARV на базе танка Leopard 1. БИМ AEV на базе танка Leopard 1. ЗСУ Gepard с двумя 35-мм автоматическими пушками. Учебный танк Leopard 1, для обучения механиков-водителей – танк Leopard 1, у которого вместо стандартной установлена башенка для наблюдений. В настоящее время разработаны проекты использования шасси Leopard 1 для ЗСУ «Роланд», оснащенной 76-мм зенитным орудием ОТОМАС. Предполагалось использование башни французской САУ GCT калибра 155 мм. Данная система не принята на вооружение. БИМ разминирования на базе Leopard (Норвегия). БИМ AEV на базе Leopard (Норвегия). Артиллерийский ПНП на базе Leopard (Германия).

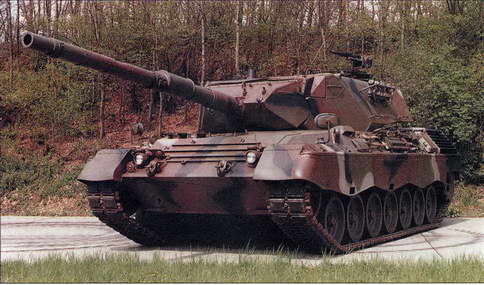

ОБТ Leopard 1А3
ОБТ Leopard 1A3
Производство завершено. Состоит на вооружении СВ Австралии, Бельгии, Бразилии, Канады, Чили, Дании, Германии, Греции, Италии, Нидерландов, Норвегии и Турции.
Компания Krauss-Maffei Wegmann, Мюнхен, Германия; компания МаК, Кил, Германия; компания OTOBREDA, La Specia, Италия.

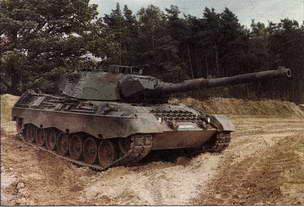

ОБТ Leopard 1А2.

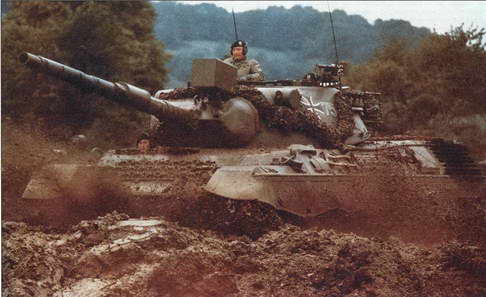

Leopard 1A4 (Krauss-Maffei)
OBT Arjun (Индия)
Передняя бронеплита есть значительный наклон. МТО слегка приподнято и находится в кормовой части корпуса. 120-мм пушка, оснащена ТИК и эжектором. Лоб башни наклонен по отношению к ее корме, борта – вертикальные.
Подвеска состоит из 7 опорных и поддерживающих катков на каждом борту. Позади катков расположены ведущие колеса. Верхняя часть бортов передней части корпуса защищена ПКЭ, резиновое покрытие обеспечивает защиту остальных частей бортов танка.
Экипаж 4
Вооружение 1х120-мм пушка, 1х7,62-мм СП, 1x12,7-мм ЗП, 2x9 ГПД
Боекомплект 39х120-мм, 3000x7,62-мм (нтд.), 1000х12,7-мм (нтд.)
Длина со стволом пушки 10,194 м
Ширина 3,847 м
Высота 2,32 м
Клиренс 0,45 м
Боевая масса 58500 кг
Масса
Удельная мощность 23,93 л.с./т
Удельное давление на грунт 0,84 кг/см #178;
Двигатель 2-цилиндровый дизель с ЖО MTU838 Ка 501, мощностью 1400 л.с. при 2500 об./мин
Макс, скорость по шоссе 72 км/ч
Макс, запас хода по шоссе 450 км
Емкость топливных баков 1610 л
Преодолеваемые препятствия:
– брод ок. 1 м
– ров 2,43 м
– подъем 77%
– боковой уклон 40%
Тип брони стальная/композитная
Система РХБЗ есть
ПНВ есть
Основываясь на опыте производства OБТ Mk 1 по лицензии компании Vickers Defence Systems (в Индии эти танки на званы Vijayanta). В начале 1950-х принято решение о начале работ по разработке нового индийского OБТ, позднее получившего название Arjun.
Разработка OБТ Arjun проведена Учреждением по изучению и разработке боевых машин индийской армии. Помощь в работе оказали также многие другие государственные и частные предприятия Индии и некоторых зарубежных стран. Первый опытный образец Arjun появился в 1984 г. 12 прототипов и 32 опытных образца выпущены на заводе тяжелого машиностроения в Авади. Там же развернуто производство танков Vijayanta и позже российских Т-72 Ml (в Индии названы Ajeya).
Механик-водитель располагается впереди и справа, башня танка расположена в центральной части корпуса. Командир танка и наводчик находятся в башне справа, слева – заряжающий. Позади установлена силовая установка танка. 120-мм нарезная танковая пушка стабилизирована во всех плоскостях, при стрельбе используются только унитарные выстрелы. С основным вооружением танка монтируется СП калибра 7,62 мм, на крыше устанавливается 12,7-мм ЗП. Стандартное оборудование танка включает компьютерную СУO, ПНВ, систему РХБЗ. На задней части корпуса обычно монтируются бочки с запасом топлива.
На базе танка Arjun разработан комплекс боевых вспомогательных машин: БРЭМ, БИМ, ТМУ и платформа для ЗРК. В настоящее время проходят испытания машины на базе шасси танка Arjun с установленной на нем башней с 155-мм/55- кал. орудием производства ЮАР. В индийской армии этот танк получил наименование Bhim.
Серийное производство не начато. В настоящее время танк существует в виде опытных образцов.

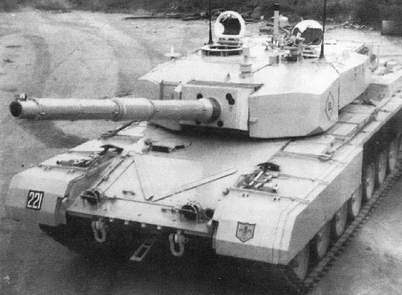

ОБТ Arjun
Завод тяжелого машиностроения, Авали, Индия.
ОБТ Zulficar (Zulfiqar) (Иран)
Передняя бронеплита сильно наклонена. Кормовая часть корпуса – вертикальная, там расположены два круглых выхлопных эжектора.
Башня немного смещена к передней части корпуса. Борта корпуса – вертикальные. На тыльной вертикальной части башни смонтирован укладочный контейнер. В центральной части ствола пушки танка находится эжектор. Подвеска состоит из 7 опорных и поддерживающих катков на каждом борту. Перед катками расположены ленивцы, позади – ведущие колеса. На настоящий момент нет данных, позволяющих говорить об использовании на танке ПКЭ.
