БОЕВАЯ МАССА, т: 9,4.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4650, ширина – 2440, высота – 2240, клиренс – 380.
ВООРУЖЕНИЕ: 1 пушка 20К обр. 1932 или 1934 г. калибра 45 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.
БОЕКОМПЛЕКТ: 136 выстрелов и 2898 патронов (в танке без радиостанции); 96 выстрелов и 2898 патронов (в танке с радиостанцией).
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр. 1930 г., перископический панорамный прицел ПТ-1 обр.1932 г.
БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 15, крыша – 10, днище –
ДВИГАТЕЛЬ: Т-26 (типа "Армстронг-Сиддлей*), 4-цилиндровый, карбюраторный, рядный с горизонтальным расположением цилиндров, воздушного охлаждения; мощность 90 л.с.(66,24 кВт) при 2100 об/мин, рабочий объем 6600 см #179;.
ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четвертьэллилтических рессорах, четыре поддерживающих катка, направляющее колесо с натяжным механизмом, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 108 – 109 траков шириной 260 мм, шаг трака 90 мм.
СКОРОСТЬ МАКС., км/ч: по шоссе – 31, по местности – 15.
ЗАПАС ХОДА, км: по шоссе – 140, по местности – 80.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, – 40, ширина рва, м – 2, высота стенки, м – 0,75, глубина брода, м – 0,8
СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-2 или ТПУ-3,

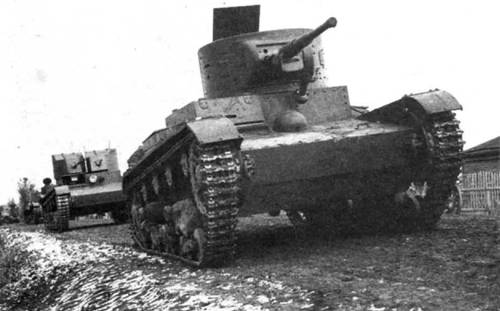

Легкие танки Т-26 обр. 1933 г. и 1931 г. проходят через деревню. Район Вязьмы, 1941 г.

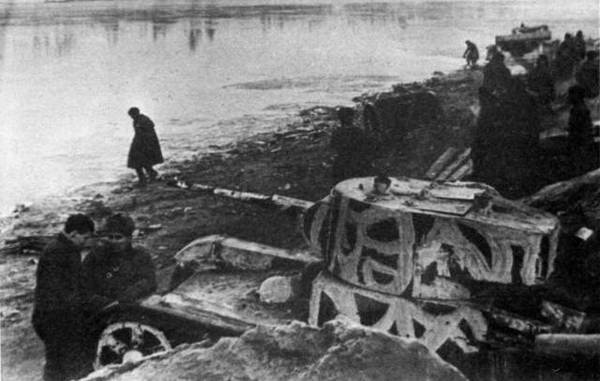

Танк Т-26 в районе Невской Дубровки. Ленинградский фронт, 1942 год.
Танки Т-26 (впереди – танк обр. 1939 г.) движутся к линии фронта. Битва за Москву, декабрь 1941 г.
В 1930-е годы танки Т-26 поставлялись е Турцию (60 шт.), Испанию (около 300 шт.), Китай (82 шт.) и Афганистан. В период Второй мировой войны значительное число трофейных Т-26 разных модификаций состояло на вооружении финской армии. Часть из них эксплуатировалась в Финляндии до начала 1950-х годов.
На базе Т-26 выпускалось большое количество боевых машин специального назначения: огнеметные танки ХТ-26 (552 шт.), ХТ-130 (401 шт.) и ХТ-133 (269 шт.), саперные танки-мостоукладчики СТ-26 (71 шт.), телемеханические танки ТТ-26 и ТУ-26 (55 шт.), самоходно-артиллерийские установки и артиллерийские тягачи (83 шт.).
Ремонт танка Т-26 обр. 1938 г. Ленинград, 1942 г.
Танки Т-26 обр, 1939 г. в дозоре на о.Кильдин. 1942 г.
Танки
Подразделение танков Т-26 в окрестностях Сталинграда. Юго-Западный фронт, 1942 г. На переднем плане – танк Т-26 обр. 1938 г., за ним – две машины обр. 1933 г.
БОЕВАЯ МАССА, т: 10,25.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4650, ширина – 2445, высота – 2330, клиренс – 380.
ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г, или 1938 г.калибра 45 мм, 3 (1 – зенитный) пулемета ДТ обр. 1929 г. калибра 7,62 мм.
БОЕКОМПЛЕКТ: 186 выстрелов и 3528 патронов (в танке без радиостанции); 165 выстрелови 3087 патронов (в танке с радиостанцией).
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г. или стабилизированный прицел ТОП-1 (на танка* с пушкой обр.1938 г,), перископический панорамный прицел ПТ-1 обр. 1932 Г.
БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 15, крыша – 10, днище – 6, башня – б…15.
ДВИГАТЕЛЬ: Т-26 (типа "Армстронг-Сиддлей"), 4-цилиндровый, карбюраторный, рядный с горизонтальным расположением цилиндров, воздушного охлаждения; мощность 90 л.с.(66,24 кВт) при 2100 об/мин, рабочий объем 6600 см '.
ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, карданный вал, пятиско ростная коробка передач, бортовые фрикционы, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четвертьэллипти- ческих рессорах, четыре поддерживающих катка, направляющее колесо с натяжным меха низмом, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 108 – 109 траков шириной 260 мм. шаг трака 90 мм.
СКОРОСТЬ МАКС., км/ч: по шоссе – 30, по местности – 18.
ЗАПАС ХОДА, км: по шоссе – 225, по местности – 170.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40, ширина рва, м – 2, высота стенки, м – 0,75, глубина брода, м – 0,8
СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-З, переговорное устройство ТПУ-3 или ТПУ-2.
Танкетка Т-27

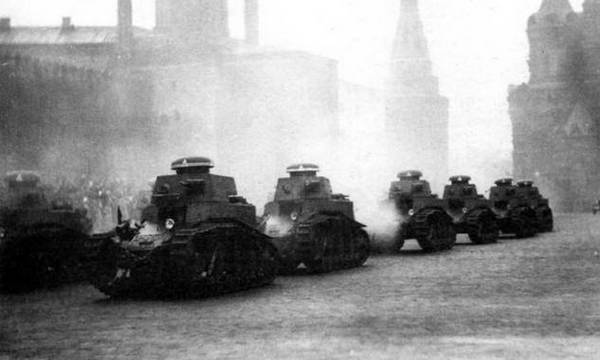

Танкетки Т-27 проходят по Красной площади. 7 ноября 1932 г.
Разработана на базе английской танкетки Carden-Loyd Mk VI, лицензия на производство которой была приобретена Советским Союзом. Принята на вооружение РККА постановлением РВС СССР от 13 февраля 1931 г. С 1931 по 1934 г заводами № 37 (г.Москва), "Большевик" (г.Ленинград) и Горьковским автозаводом было изготовлено 3328 единиц.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Корпус клепаный, коробчатой формы. В боковых коробках корпуса размещались патронные магазины, которые подавались для заряжания тросовым механизмом. Верхняя часть корпуса состояла из трех частей: двух боковых в виде откидывающихся колпаков над командиром и механиком-водителем и средней, закрывавшей топливный бак. Справа над откидным колпаком была прорезана амбразура пулемета. В средней части корпуса вдоль его продольной оси устанавливался двигатель.
