Монокулярный прицел TZF12а по устройству представлял собой правую трубу бинокулярного прицела, но в отличие от последнего имел переменное увеличение — 2,5- и 5-кратное. Поле зрения соответственно составляло 30о и 15о. Прицел TZF12а обеспечивал ведение прицельного огня на дистанциях до 4000 м.

Прицелы изготавливались фирмой Karl Zeiss в Йене.

Для ведения стрельбы из пушки Л-11 танка Т-34 применялись телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6; для стрельбы из пушки Ф-34 — телескопический прицел ТОД-7 и перископический панорамный прицел ПТ-7, впоследствии замененные на телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4–7. На части танков помимо штатного перископического прицела устанавливалась командирская панорама ПТК.

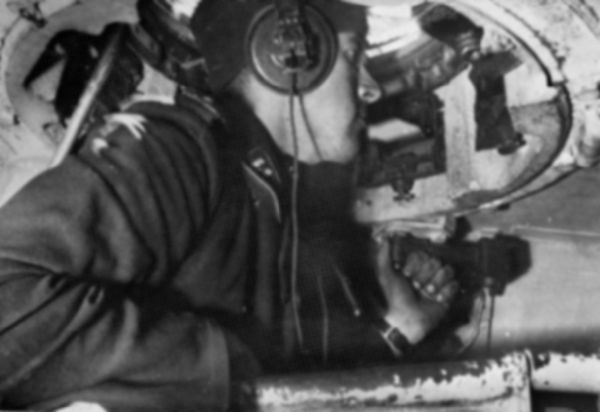

^{Интерьер}

башни танка Pz.IV Ausf.Е. Хорошо видны ограждение пушки, налобник и окуляр телескопического прицела и маховик подъемного механизма.

Телескопический прицел ТМФД-7 имел 2,5-кратное увеличение и поле зрения 15о. Он обеспечивал большую точность наведения, но работа с ним была неудобна, так как окулярная часть перемещалась вместе с орудием, а значит, наводчику приходилось либо сползать со своего сиденья, придавая стволу орудия угол возвышения, либо привставать с него, придавая угол склонения. Перископический прицел, в отличие от телескопического крепился не на орудии, а в крыше башни. Он обеспечивал круговой обзор при неподвижном окуляре. Головная призма прицела была связана с пушкой параллелограмным приводом. Прицел ПТ-4 имел более низкую точность наведения вследствие ошибок, вводимых паралеллограмным тяговым устройством и дифференциальным механизмом.

Для стрельбы прямой наводкой из 85-мм пушки Д-5Т танка Т-34–85 использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 — телескопический прицел ТШ-16. Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16о. Оба они имели оптический шарнир, состоявший из четырех зеркал. Головная часть прицела жестко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.

Для ведения стрельбы из 75-мм пушки М3 танка «Шерман» использовались телескопический прицел М55 и перископический прибор М4 со встроенным телескопическим прицелом М38; из 76-мм пушки М1А1(М1А2) — телескопический прицел М71D с 5-кратным увеличением и полем зрения 13о и перископический прибор М4А1 со встроенным телескопическим прицелом М47А2 с 1,44-кратным увеличением и полем зрения 9о. Пушки были стабилизированы в вертикальной плоскости наведения. Стабилизатор «Вестингауз» относился к типу гироскопических стабилизаторов с индикаторными маятниковыми гироскопами и силовой гидравлической следящей системой.

Нет никакого сомнения, что лучшими из перечисленных, да и вообще лучшими танковыми прицелами Второй мировой войны, были немецкие. Все попытки некоторых современных исследователей поставить отечественный прицел ТМФД-7 на один с ними уровень не выдерживают критики. Привлечение в качестве «экспертов» специалистов Абердинского полигона в США ничего кроме улыбки вызвать не может. В этом случае обычно ссылаются на отчет этого полигона об испытаниях танка Т-34, в котором американцы дали высокую оценку советскому прицелу, назвав его «лучшим из им известных». Напомним читателю, что танки Т-34 и КВ-1 прибыли на Абердинский полигон в ноябре 1942 года и проходили испытания в течение года. Когда точно составлялся отчет полигона автору не известно, но точно известно, что США в годы Второй мировой войны не являлись лидером мирового танкостроения. Кроме того, какие, собственно, прицелы были известны амерканцам в тот период? Свои, английские, да японские. Первые трофейные немецкие танки прибыли в Абердин только в апреле 1943 года. Интересно, что американцы записали, ознакомившись с немецкими прицелами?

Не могут не удивить и личные впечатления, которыми делятся некоторые исследователи после знакомства, например, с прицелом ТМФД-7 выпуска 1943 года — мол, спустя 60 лет, «видимость была вполне удовлетворительной». Ничего не скажешь, серьезная оценка качества танкового прицела! Хотелось бы напомнить, что через дырку в заборе видимость тоже вполне удовлетворительная.

^{Вид на место механика-водителя танка «Тигр». Управление танком осуществлялось с помощью штурвала. Характерной формы вентиль рядом с прибором наблюдения предназначен для подъема и опускания броневой заслонки}

Самое

печальное, что подобными откровениями, не имеющими ничего общего с патриотизмом, делятся люди, которые накануне (образно выражаясь, разумеется), выбирая в магазине фотоаппарат, отдавали предпочтение именно цейсовской оптике. Значит, сегодня она лучшая, а 60 лет назад — нет? Но «Цейс» есть «Цейс», и не случайно марка этой фирмы во многих случаях используется уже как имя нарицательное, являясь мерилом качества оптики. Нравится это кому-то или нет, но цейсовская оптика считается лучшей последние 100 лет. Все это, впрочем, вовсе не означает, что прицел ТМФД-7 был из рук вон плох — нет, конечно. Как уже говорилось выше, он соответсвовал предъявляемым к нему требованиям и, скорее всего, был лучшим отечественным прицелом первой половины Великой Отечественной войны и, по-видимому, не самым худшим в мире. Но, увы, немецкие прицелы были лучше, как и приборы наблюдения, бинокли, стереотрубы и т. д. А тем, кто считает, что не лучше, автор советует сравнить прицел TZF-12a и отечественные ТШ-15 и ТШ-16. Как говорится, найдите 10 отличий? Да что там 10, найдите хотя бы одно! Скопировали, и правильно сделали! Кстати сказать, эти прицелы легли в основу целой гаммы отечественных шарнирных танковых прицелов, которыми оснащались послевоенные советские танки вплоть до Т-62.

Столь пристальное внимание к «прицельной» теме не случайно. О том, какое значение имеет качество прицелов, говорит тот факт, что хорошая их конструкция и прекрасная оптика, позволяли немцам в сумерках вести прицельный огонь по нашим танкам на полчаса дольше!

От прицелов мы абсолютно логично переходим к пушкам.

Основное вооружение танков Pz.IV модификаций A-F1 — пушка 7,5 cm KwK 37 калибра 75 мм с длиной ствола 24 калибра. Танки Pz.IV Ausf.F2 и часть танков Ausf.G вооружались пушкой 7,5 cm KwK 40 с длиной ствола 43 калибра. Часть танков Ausf.G и машины Ausf.H и J оснащались пушкой 7,5 cm KwK 40 с длиной ствола 48 калибров.

Не хотелось бы перегружать читателя обилием данных, как по самим пушкам, так и по их бронебойным снарядам. Имеет смысл сразу сконцентрироваться на оценке их возможностей по поражению сравниваемых танков.

У короткоствольной 75-мм пушки возможности по поражению танков Т-34 (с Т-34–85 и «Шерманом» «четверки» с такой пушкой практически не сталкивались) были более чем скромными. Пробить броню Т-34 бронебойным снарядом эта пушка могла разве что в упор — с дистанции порядка 100 м, да и то только в борт или в корму. Тем не менее, случаев поражения «тридцатьчетверок» этими пушками и в 1941 и 1942 году было немало. Во-первых, судя по воспоминаниям немецких танкистов, они стреляли в стык корпуса и башни, что приводило к заклиниванию последней. После этого экипаж Т-34 вынужден был либо покинуть танк, либо на танке покинуть поле боя. Кроме того, немцы активно использовали кумулятивные (по тогдашней советской терминологии — бронепрожигающие) снаряды. И, надо сказать, весьма эффективно. Для того, чтобы убедиться в этом, достаточно взглянуть на данные отчета о повреждениях советских подбитых танков, поступивших на ремонтные предприятия в ходе битвы за Москву в период с 9 октября 1941 года по 15 марта 1942 года. Из 83 подбитых танков Т-34 и КВ, 36 получили сквозные или опасные поражения бронепрожигающими снарядами.

Что касается 75-мм длинноствольной пушки, то она была значительно более грозным противником. Ее снаряды пробивали лобовые детали башни танка Т-34 на дальности до 1000 м, а лоб корпуса на дальности до 500 м. Последнее обстоятельство вполне понятно: неоднократные испытания обстрелом корпусов танков Т-34 на НИБТПолигоне показали, что верхний лобовой лист, имевший толщину 45 мм и угол наклона 60о, по снарядостойкости был равноценен вертикально расположенному бронелисту толщиной 75–80 мм. А ведь речь здесь идет об обычных бронебойных снарядах, с подкалиберными дело обстояло еще хуже. При их использовании дистанция поражения башни Т-34 составляла 1500 м, а корпуса — 1000 м!

Основное вооружение «Пантеры» — пушка 7,5 cm КwК 42 калибра 75 мм. Ствол орудия имел длину 70 калибров. Эта пушка обладала поистине чудовищными противотанковыми возможностями. По образному выражению ветерана 3-й гвардейской танковой армии М. Мишина, наши танкисты «вдруг стали чувствовать себя совершенно голыми…» Как отмечалось в отчетах о боевых действиях советских танков на Курской дуге, бронебойно-подкалиберный снаряд 75-мм пушки танка «Пантера», имевший начальную скорость 1120 м/с, пробивал лобовую броню танка Т-34 на дистанции до 2000 м. Само собой разумеется, что и «Шермана» тоже.
