Таблицы 24.3 и 24.4 включают параметры безопасности для однонаправленных ассоциаций безопасности с источником, находящимся в клиенте 130.15.60.10, и точкой назначения на сервере 130.15.20.2. Отдельный набор параметров должен быть определен для обратного направления — от сервера-источника к клиенту-приемнику. Здесь снова разработчики конкретной системы должны решить, использовать ли те же самые ключи в обоих направлениях или присвоить различные ключи для трафиков клиент-сервер и сервер-клиент.
Таблица 24.4 Информация безопасности об источнике в 130.15.60.10
| IP-адрес назначения | Роль или идентификатор пользователя | SPI | IP-адрес
| Клиентский ключ аутентификации | Клиентский метод аутентификации | Клиентский ключ шифрования | Клиентский метод шифрования |
|---|---|---|---|---|---|---|---|
| 130.15.20.2 | Хост | 2 | 130.15.60.10 | ..xxx.. | MD5 | Нет | Нет |
| 130.15.20.2 | Администратор | 72 | 130.15.60.10 | ..JJJ.. | MD5 | #$ВВ7&% | CBC-DES |
| 130.15.65.4 | Хост | … | … | … | MD5 | … | … |
| … | … | … | … | … | … | … | … |
24.4.6 Сценарий 3
Сценарий 3 показан на рис. 24.4. Цель состоит в том, чтобы сделать невидимым для внешнего мира весь трафик, который компания XYZ посылает через недоверенную сеть. Для этого используется инкапсуляция в режиме туннеля, т.е. датаграммы шифруются и инкапсулируются внутри других датаграмм.
Рис. 24.4. Трафик в туннеле между двумя сетями
Когда датаграмма с точкой назначения в сети 193.40.3 достигает граничного маршрутизатора для сети 130.15, он зашифровывает всю эту датаграмму, включая заголовки. Он подставляет временный (открытым текстом) IP-заголовок и пересылает датаграмму через сеть провайдера на граничный маршрутизатор сети 193.40.3. Можно подставить и другие заголовки (например, отдельный заголовок аутентификации для взаимодействия маршрутизатор-маршрутизатор). В маршрутизаторе-приемнике временный заголовок удаляется, датаграмма дешифрируется и отправляется в истинную точку назначения. В данном случае ассоциации безопасности устанавливаются между двумя граничными маршрутизаторами.
24.4.7 Обобщение
Мы рассмотрели некоторые конкретные примеры, чтобы познакомится с основной структурой безопасности. В целом можно использовать обычный набор механизмов для защиты пересылаемого трафика:
■ Между хостами
■ Между маршрутизаторами
■ Между хостом и маршрутизатором
■ Между маршрутизатором и хостом
Если хост назначения имеет более одного IP-адреса, следует установить отдельные параметры ассоциации безопасности для каждого адреса. Не существует никаких ограничений на реализацию аутентификации, целостности данных и конфиденциальности.
В
24.5 Элементы протокола безопасности
Рассмотрим реализацию безопасности более детально.
24.5.1 Ассоциации безопасности
Безопасность одновременно управляет только одним направлением обмена. Для обеспечения безопасности коммуникации источника и получателя каждый из них должен хранить набор параметров, например:
■ Адрес источника
■ Используемый алгоритм аутентификации и целостности данных
■ Используемый алгоритм конфиденциальности
■ Секретные ключи и другую необходимую для алгоритмов информацию
■ Ограничения по времени на ключи
■ Ограничение по времени на ассоциации безопасности
■ Гриф секретности (например, "не секретно" или "совершенно секретно")
Ассоциация безопасности формально определяется как набор защищенных параметров, которые поддерживают безопасность однонаправленного взаимодействия между источником и приемником. Из приведенных выше сценариев видно, что:
■ Хост источника может применять один набор параметров для пересылки данных в точки назначения.
■ Хост может использовать несколько ассоциаций безопасности для различных хостов точек назначения. Ассоциации выбираются на основе идентификатора пользователя, роли или важности информации.
Каждому набору параметров безопасности в каждой из точек назначения присваивается цифровой идентификатор, называемый индексом параметров безопасности (Securuty Parameter Index — SPI). Некоторым наборам стандартных параметров значение SPI присваивает IANA.
Одинаковые SPI могут использоваться для различных точек назначения. Наборы параметров (Назначение=A, SPI=300) и (Назначение=В, SPI=300), скорее всего, будут различными. Другими словами, набор параметров идентифицируется как SPI, так и точкой назначения.
Для реализации безопасности в IP версий 4 и 6 применяются заголовки Authentication Header и Encapsulating Security Payload Header.
24.5.2 Authentication Header
Если для аутентификации используется резюме сообщения, заголовок Authentication Header (заголовок аутентификации) выполняет две задачи:
■ Проверяет отправителя, поскольку настоящий отправитель должен знать секретный ключ для вычисления резюме сообщения.
■ Проверяет, не были ли данные изменены при пересылке.

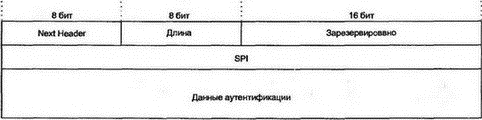

Формат Authentication Header показан на рис. 24.5. Получатель использует SPI для выбора требуемого протокола и ключа аутентификации. Ключ служит для вычисления приемником резюме по алгоритму MD5.
Рис. 24.5. Формат заголовка Authentication Header
Вычисление аутентификации по MD5 выполняется над всеми полями датаграммы IP, которые не изменяются при пересылке (изменяемые поля, например счетчик попаданий или указатель пути в версии 6, при вычислении трактуются как нулевые). Результат у получателя сравнивается со значением из поля данных аутентификации. При расхождении датаграмма отбрасывается.
