Хост также может подключаться более чем к одной сети или подсети. На рис. 5.12 хост имеет интерфейсы для двух сетей Ethernet и два IP-адреса: 128.36.2.51 и 128.36.5.17.
Системы, подключенные более чем к одной подсети, называются многоадресными (multihomed). (Отметим, что в WWW этот же термин означает размещение на одном сервере нескольких сайтов и обычно переводится как "множественное присутствие". — Прим. пер.) Многоадресный хост вносит определенные сложности в маршрутизацию IP. Данные к такому хосту направляются по разным путям, в зависимости от выбранного для
Вопреки недостаткам многоадресных хостов, включение в адрес идентификаторов сетей и подсетей существенно улучшает эффективность маршрутизаторов и позволяет легко расширять сети интернета, работающие по протоколу TCP/IP.
5.22 Конфигурирование адресов и масок подсети
Как мы уже знаем, пользовательский интерфейс конфигурирования TCP/IP различается на разных хостах. В системе tigger команда ifconfig используется для установки или просмотра связанных с интерфейсом параметров. Ниже показаны параметры Ethernet интерфейса 0 (le0):
IP-адрес интерфейса — 128.121.50.145. Маска подсети выведена в шестнадцатеричном формате (ffffff00). Адресом широковещательной рассылки в этой подсети является 128.121.50.255.
Эта же сведения были введены через меню Chameleon. Например, раскрывающееся меню служит для конфигурирования IP-адреса (см. рис. 5.13).
Рис. 5.13. Конфигурирование IP-адреса через меню
5.23 Взаимосвязь имен и адресов
Посмотрев на имя системы (fermat.math.yale.edu) и ее IP-адрес в нотации с точками (128.36.23.3), можно подумать, что части имени соответствуют номерам в нотации с точками. Однако на самом деле между ними нет никакой связи.
Действительно, иногда системам локальной сети присваивают имена, которые выглядят как соответствующие иерархии адресов. Однако:
■ В той же локальной сети могут находиться имена, полностью нарушающие это правило.
■ Хосты со сходной структурой имен могут располагаться в различных локальных сетях или различных сетях других типов.
Для примера рассмотрим следующие имена и адреса:
macoun.cs.yale.edu 128.36.2.5
bulldog.cs.yale.edu 130.132.1.2
Адреса отражают сетевую точку подключения и ограничены в расположении, а имена систем, напротив, не зависят от физического подключения к сети.
Организации могут расширять свои домены
Трафик направляется в системы на основе адресов, а не имен, и адрес системы всегда определяется перед отправкой на нее данных. Следовательно, организации свободны в выборе гибкой схемы именования, которая будет лучше удовлетворять заданным требованиям.
5.24 Протокол ARP
Перед тем как датаграмма будет передана с одной системы локальной сети на другую, она будет обрамлена заголовком и завершающей частью кадра. Кадр доставляется на сетевой адаптер, физический адрес которого совпадает с физическим адресом назначения из заголовка кадра.
Таким образом, для доставки датаграммы в локальной сети нужно определить физический адрес узла назначения.
Хорошо, что существует процедура автоматического определения физических адресов. Протокол разрешения адресов (Address Resolution Protocol — ARP) обеспечивает метод динамической трансляции между IP-адресом и соответствующим физическим адресом на основе широковещательных рассылок.
Система локальной сети самостоятельно использует ARP для исследования информации о физических адресах (сетевой администратор при необходимости может вручную ввести в таблицу ARP постоянный элемент для такой трансляции). Когда хосту нужно начать коммуникацию со своим локальным партнером, он ищет IP-адрес партнера в таблице ARP, которая обычно располагается в оперативной памяти. Если для нужного IP-адреса не находится требуемого элемента таблицы, хост посылает широковещательный запрос ARP, содержащий искомый IP-адрес назначения (см. рис. 5.14).

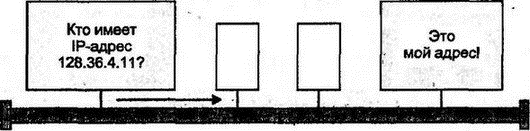

Рис. 5.14. Поиск физического адреса системы
Целевой хост узнает свой IP-адрес и читает запрос. После этого он изменяет собственную таблицу трансляции адресов, включая в нее IP-адрес и физический адрес отправителя широковещательной рассылки, и, наконец, посылает ответ, содержащий аппаратный адрес своего интерфейса.
Когда система-источник получает такой ответ, она обновляет свою таблицу ARP и становится готовой к пересылке данных по локальной сети.
5.24.1 Содержимое сообщения ARP
Запросы ARP первоначально использовались в локальных сетях Ethernet, но структура таких запросов имеет более общую природу, поэтому их можно применять и в Token-Ring, локальных сетях Fiber Distributed Data Interface (FDDI) или в глобальных сетях Switched Multimegabit Data Service (SMDS). Один из вариантов ARP был разработан для региональных сетей с виртуальными цепями (подобных Frame Relay).
Сообщение ARP помещается в поле данных кадра вслед за заголовком (заголовками) нижних уровней. Например, для Ethernet с кадрами DIX сообщение ARP следует за MAC-заголовком, а для сетей типа 802.3 или 802.5 — за MAC-заголовком, заголовком Logic Link Control (LLC) и подзаголовком Sub-Network Access Protocol (SNAP). Тип протокола для таких кадров (ARP через Ethernet) определяется кодом X'0806. В таблице 5.5 показаны поля сообщения ARP.
