Разумеется, изменение пути следования может создать предпосылки для использования большего размера MTU. В этом случае система, согласовавшая небольшой размер MTU, будет пытаться его увеличить, если такое улучшение будет возможно.
7.6 Сообщения запросов ICMP
Не все сообщения ICMP сигнализируют об ошибках. Некоторые из них извлекают из сети полезные сведения. Работает ли хост X? Не выключен ли хост Y? Как долго движется датаграмма до хоста Z и обратно? Какова маска подсети хоста источника?
Ответы на эти вопросы дают следующие сообщения ICMP:
■ Эхо-запросы
■ Запросы и ответы о маске адреса позволяют системе исследовать присвоенную интерфейсу маску адреса.
■ Запросы и ответы временной метки служат для извлечения сведений об установке времени на целевой системе. Ответы на такие запросы дают информацию, необходимую для оценки времени обработки датаграмм на хосте.

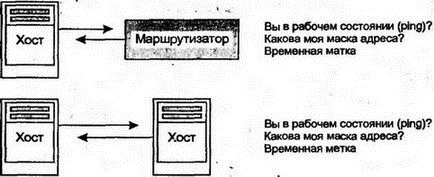

На рис. 7.11 представлено обслуживание запросов ICMP. Программа Ping посылает эхо-сообщение "Вы в рабочем состоянии?", которое используется в ежедневной работе сетевого администратора. Запросы о маске адреса применяются от случая к случаю, а запросы о временной метке вообще редко.
Рис. 7.11. Сообщение запроса ICMP
7.6.1 Эхо-запросы и эхо-ответы
Эхо-запросы (Echo Request) и эхо-ответы (Echo Reply) применяются для проверки активности системы. Код типа 8 применяется в запросах, а код 0 — в ответах. Количество октетов в поле данных переменно и может выбираться отправителем.
Отвечающая сторона должна послать обратно те же самые данные, которые были получены. Поле идентификатора служит для сравнения ответа с исходным запросом. Последовательный номер эхо-сообщения может применяться для тестирования, на каком участке произошел обрыв сети, и для вычисления приблизительного времени на путь туда и обратно. При этом идентификатор не меняется, а последовательный номер (начиная от 0) увеличивается на единицу для каждого сообщения. Формат эхо-сообщения показан на рис. 7.12.

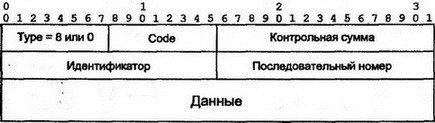

Рис. 7.12. Формат ICMP-сообщений Echo Request и Echo Reply
Широко известная команда ping доступна почти во всех системах TCP/IP, а ее работа основана на ICMP-сообщениях для эхо-запросов и эхо-ответов. В приведенном ниже диалоге сначала тестируется хост ring.bell.com. Затем отсылается последовательность из 14 сообщений, содержащих по 64 октета каждое. Отметим, что сообщения 0, 1 и 2 были потеряны. Справа приводятся сведения о пути туда и обратно.
7.6.2
Напомним, что организация может разделить поле своего локального адреса на часть подсети и часть хоста. Когда включается система, она может быть сконфигурирована так, что не будет заранее знать, сколько бит было присвоено полю адреса подсети. Чтобы выяснить этот вопрос, система посылает широковещательный запрос на определение маски адреса (Address Mask Request).
Ответ должен быть получен от сервера, авторизованного для управления маской адреса сервера. Обычно в качестве такого сервера применяется маршрутизатор, но может использоваться и хост. В ответе в полях сети и подсети установлены единицы, определяя 32-разрядное поле маски адреса.
Сервер маски адреса может быть сконфигурирован так, что, даже при отключении от сети на какое-то время, он будет далее передавать широковещательные сообщения Address Mask Reply, как только станет активным. Это предоставляет шанс на получение нужной информации системам, которые были запущены в то время, когда сервер был неактивен.
На рис. 7.13 показан формат запроса маски адреса и ответа на него. Тип 17 применяется для запроса, а тип 18 — для ответа. В общем случае можно игнорировать идентификатор и последовательный номер.

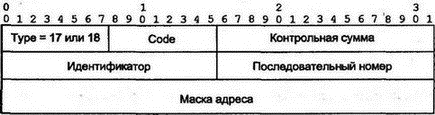

Рис. 7.13. Формат ICMP-сообщений Address Mask
На практике более предпочтительный метод определения маски адреса предоставляют протоколы загрузки, например Dynamic Host Configuration Protocol или BOOTP. Эти протоколы более эффективны, поскольку обеспечивают полный набор конфигурационных параметров. Кроме того, операции выполняются более точно, в том числе и некорректные.
