Тепловидение позволяет выявлять дефекты измерительных трансформаторов тока на подстанциях на самой ранней стадии развития, приблизительно за 8-12 месяцев до повреждения оборудования.
Например, ТТ-330 с tgб =1,0% (норма по tgб для ТТ-330 – 1.0 %), ТТ по результатам тепловизионной диагностики демонтирован и заменен.

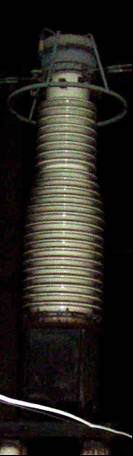

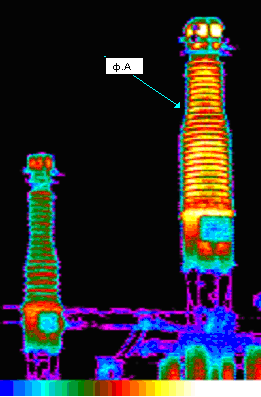

На рис. 1.6 и рис. 1.7 изображен ТТ 330 кВ в обычном видимом диапазоне и в инфракрасном. Нормы ХАРГ для ТТ-330 отсутствуют, можно опираться только на результаты накопленного опыта. Обычно эти данные сравнивают с ХАРГ трансформаторов с трех фаз присоединения, так как одновременно не бывает 3 плохих изделия. В данном случае при DT =1,0°C соответствовало tgб расч. =1,4% (25.05.98), DT=2,2°C соответствовало tgб расч. = 2,6% (от 2.06.98),
Рис. 1.6.
Рис. 1.7.
Рис. 1.6, рис. 1.7 – ТТ-330 с DT=2,2°C с tgб расч. = 2,6%, по совокупным результатам диагностических измерений ТТ 330 кВ демонтирован и заменен – в обычном видимом диапазоне и в инфракрасном.
Приведём пример того, к чему приводит игнорирование рекомендаций тепловизионного обследования. При обследовании на подстанции 110 кВ был обнаружен ТТ-110 с перегревом величиной T =0,8C, несмотря на рекомендации обслуживающий персонал и руководство подстанции не приняли никаких мер по выявлению причин перегрева и через 6 месяцев с момента обнаружения дефекта ТТ-110 кВ произошел его взрыв [4-15].
Таким образом, рассмотрены примеры обнаружения дефектов ТТ 110 и 330 кВ, ТТ-330 кВ с предельным по норме tgб =1,0%, расчетное значение tgб расч. = 2,6% при DT=2,2°C и ухудшенными показателями по ХАРГ, ТТ-110 кВ с обнаруженным за 6 месяцев до взрыва перегревом величиной T=0,8C, дефектный ТТ 110 кВ с разомкнутой вторичной обмоткой [5, 9, 10- 14].
1.5.2. Повреждение трансформаторов тока типа ТФКН-330 кВ (ТФУМ)
Измерительные трансформаторы тока 330 кВ типа ТФКН и ТФУМ с бумажно-масляной изоляцией конденсаторного типа U-образной конструкции.
В качестве примера рассмотрим фазу "А" ТТ-330 кВ, которая повредилась с возгоранием на подстанции 330 кВ. От действия ДЗТ отключился автотрансформатор и от действия ДЗШ отключилась 2СШ-330кВ.
Погашений потребителей не было, был вызван пожарный расчет, который был допущен для тушения пожара. Площадь возгорания составляла 100 кв.м. Использовалась 1 автоцистерна, 5 куб.м пены. Через 2 час.30 минут пожар был потушен. Износ поврежденного оборудования 100%, прямого ущерба нет.
Причиной возникновения нарушения на подстанции 330 кВ явился пробой изоляции первичной обмотки ТТ-330 кВ фазы "А" в области первой стяжки. Возникшая электрическая дуга привела к разрушению ТТ-330 кВ и возникновению КЗ. Разлетавшимися осколками фарфора покрышки ТТ и горящего масла произошло повреждение изоляции фазы "А" воздушного выключателя В-330 кВ.
ПРОИЗОШЛО:
1.Разрушение трансформатора тока фазы "А" ТТ-330кВ типа ТФКН-330, 1976 год изготовления.
2.Повреждение фазы "А" воздушного выключателя В-330кВ типа ВВД-330Б 1976г изготовления.
3.Опорная изоляция Фазы "В" разъединителя 330кВ типа РНДЗ-330 1976 года изготовления.
Другое повреждение ТТ-330 кВ на подстанции 330 кВ типа ТФКН-330 (1977 г. выпуска) произошло из-за старения и износа изоляции. Второй вероятной причиной повреждения являются электродинамические воздействия на первичную обмотку U-образного типа ТТ-330 кВ из-за близких КЗ в период его эксплуатации и последующее нарушение целостности изоляции, приведшее к пробою первичной обмотки на вторичную.
Значение tg на фазе «А» даже превысило соответствующие величины tg на на фазе «В» (поврежденная) и на фазе «С» (неповрежденная). Видимо, значение tg
Основными причинами повреждения трансформаторов тока данного типа является длительное воздействие высокой температуры на состаренную изоляцию, что может быть обнаружено при измерении tg изоляции под рабочим напряжением, при физико-химическом анализе масла – ухудшение tg масла, появление повышенных концентраций газов при проведении ХАРГ [4, 9, 12-14].
Данные два случая повреждения трансформаторов тока типа ТФКН-330 кВ (ТФУМ) позволяют выработать следующие диагностические мероприятия:
проведение тепловизионного контроля;
измерении tg изоляции ТТ под рабочим напряжением;
физико-химический анализ масла;
хроматографический анализ масла (ХАРГ);
ТТ проработавшие больше нормативного срока эксплуатации требуется ставить на учащенный контроль с использованием вышеперечисленных четырех методов диагностики.
На примере данного случая актуальным представляется установка датчиков локации электрических разрядов [12- 18].
1.5.3. Повреждение трансформаторов тока типа ТФРМ-330 (ТРН-330 кВ) .
Измерительные трансформаторы тока 330 кВ типа ТФРМ-330 (ТРН-330 кВ) рымовидной конструкции с бумажно-масляной изоляцией конденсаторного типа герметичного исполнения.

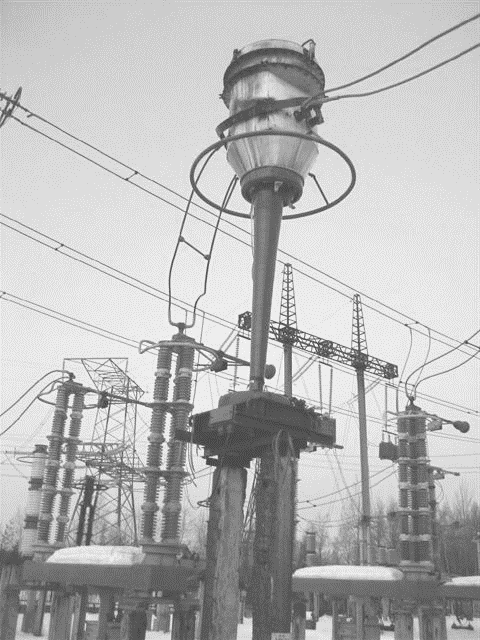

На подстанции 330 кВ в аномально холодный зимний период 2006-2007 гг. произошло повреждение фазы «С» ТТ типа ТФРМ-330Б (ТРН-330), находящегося в эксплуатации с 1989 года. Причиной возникновения повреждения стало снижение уровня масла в связи с воздействием низких температур окружающего воздуха. В нижнем баке маслорасширителя произошло снижение уровня масла, при котором оголилась верхняя часть остова ТТ с потенциальной обкладкой и появились воздушные включения. Снижение в этой части электрической прочности бумажно-масляной изоляции конденсаторного типа повлекло к последовательному перекрытию (пробою) 10 изоляционных промежутков от потенциальной обкладки до "0" заземленной обкладки. Развитие процесса произошло быстротечно, с возникновением дуги, накоплением газа, взрывом с разрушением фарфоровой покрышки и выбросом масла, разрыву маслорасширителя в двух местах по сварному шву, трещина на маслоуказателе в верхнем баке маслорасширителя (рис. 1.8).
Рис. 1.8. Повреждение фазы «С» ТТ-330 кВ типа ТФРМ на подстанции 330 кВ.
Недостатком конструкции трансформатора тока тип ТФРМ-330-У1 выпуска 1988 года является отсутствие маслоуказательного стекла на нижнем баке маслорасширителя, что учтено в более поздних выпусках данного типа трансформаторов тока.
Следует отметить, что в период эксплуатации в АО-энерго не проводилось измерение сопротивления изоляции первичных и вторичных обмоток ТТ, химические анализы масла выполнялись в неполном объеме, не контролировалось влагосодержание и тангенс диэлектрических потерь масла, тангенс угла диэлектрических потерь изоляции (tg ) и емкость (С) ТТ также не измерялись.
Следующее технологическое нарушение – это повреждение ТТ 330 кВ типа ТФРМ-330-У1 (ТРН-330) фазы "С" на ПС 750 кВ, которое произошло в летний период 2006 года с разрушением фазы "С" ТТ-330 кВ и с возгоранием и фазы "С" выключателя. При этом отключились 2 воздушных линии. Через 1,5 секунды продуктами возгорания фазы "С" ТТ выключателя перекрыло фазу "А" ошиновки воздушной линии, находящейся в непосредственной близости. При этом от действия дифференциальной защиты отключилась фаза "А" с неуспешным ОАПВ и затем фазы "В" и "С" с запретом ТАПВ. Погашений электроснабжения потребителей не было.
