8. На рабочих местах, в мастерских, ПТО и других производственных помещениях строго выполнять правила безопасности на этих постах.
9. Во избежание поражения личного состава электрическим током в парке соблюдать следующие правила:
• ремонт силовой и осветительной сети и электроприборов производить только специалистами, допущенными для этих работ приказом по части;
• пользоваться только исправным электрическим инструментом, не имеющим замыканий токонесущих частей на корпус инструмента. Корпус электроприборов и инструмента должен быть заземлен при помощи специального провода и штыря;
• запрещается заменять установленные предохранители на различного
• на постах мойки не направлять струю воды в направлении электропроводов;
• пользоваться переносными лампами с напряжением не выше 36 В. Переносные лампы должны иметь защитные сетки.
10. Кроме того, запрещается:
• курить в неотведённых для этого местах;
• заводить двигатели при помощи буксировки и оставлять автомобиль с работающим двигателем;
• двигаться по территории парка со скоростью более 5 км/час;
• при прогреве двигателя на стоянке находиться в кабине автомобиля более 2 мин;
• производить ремонтные работы на машинах в местах, запрещённых Наставлением по БТС;
• применять бензин для промывки деталей и мойки двигателей;
• проверять напряжение аккумуляторных батарей на искру;
• производить ремонтные работы под машинами без специальных щитов;
• во время работы смазывать и крепить детали, заправлять, регулировать и очищать от грязи.
Транспортировка и хранение средств ПЗРК производится в строгом соответствии с Инструкцией по эксплуатации изделий комплекса и средств транспортировки, а также другими ведомственными документами МО РФ, регламентирующими порядок проведения работ.
При этом ракеты в трубах и пусковые механизмы укладываются в укупорку для защиты от внешних атмосферных и механических воздействий.

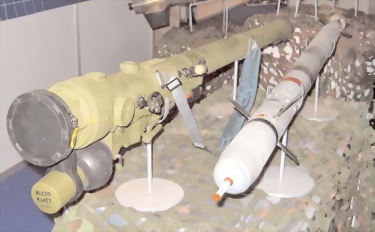

Укупоркой для ракет 9М39 служит ящик 9Я694, в ложементы которого укладываются две ракеты в трубах с пристыкованными наземными источниками питания и двумя запасными в индивидуальных чехлах. Ящик обеспечивает длительное хранение ракет во всём диапазоне заданных температур хранения (от –50 до +50 °C), влажности и других воздействий:
• в отапливаемых помещениях — до 10 лет;
• в не отапливаемых помещениях — до 7 лет;
• на открытых площадках под навесом — 2 года.
Рис. 121. Укупорка 9Я694
Ящик позволяет транспортировать ракету на автотранспорте на расстояние до 5000 км, на гусеничном транспорте до 3000 км.
На наружной поверхности крышки ящика имеется металлический указатель, на котором представлена схема укладки ракет и запасных НИП. Для крепления крышки замками на ней установлено восемь крючков. На боковой стороне ящика имеется специальный металлический карман для укладки сопроводительных документов (формуляров). Два угловых замка с разных концов с противоположных сторон пломбируются. Для переноски ящика у него на боковых сторонах имеются специальные ручки. Для удобства пользования они обрезинены. Ящик переносится двумя человеками.
Укупоркой для ПМ 9П516-1 служит специальный ящик с резиновыми уплотнителями, масса которого с ПМ и одиночным комплектом ЗИП составляет 7,6 кг.
Укупоркой для групповых комплектов ЗИП ракеты 9М39 и ПМ 9П516-1 служат специально оборудованные ящики. Масса ящиков с ЗИП составляет соответственно 2,53 и 4,53 кг.
При
• размещать средства ПЗРК на полу транспортного средства вне укупорочных ящиков;
• вместе с ракетами перевозить взрывчатые материалы и горючее;
• допускать нагрев ракет до температуры свыше +50 °C.
Транспортирование комплекса железнодорожным, водным и воздушным транспортом производится без ограничения дальности и скорости. При перевозке этими видами транспорта ящики укладываются в штабели и надёжно закрепляются штатными и подручными средствами.
Рис. 122. Укупорка ПМ
Ящики 9Я694 с изделиями перед погрузкой их на передвижную раму железнодорожного вагона должны быть собраны и увязаны на земле (площадке) в пакет с помощью четырёх брусков 100x100x1900 мм из пиломатериала хвойных пород и четырёх проволочных стяжек. Перед установкой проволочных стяжек должны быть установлены четыре проволочных кольца на верхних брусках. Скрутку стяжек необходимо производить монтажным ломиком (длиной 500–600 мм) так, чтобы отверстие от ломика было расположено между двумя ящиками, во избежание поломки ящиков. Стяжки и кольца изготавливаются из проволоки 6-0-4 ГОСТ 3282–74 в 6 нитей (3 полных витка).
Пакет с изделиями с помощью грузозахватного приспособления установить непосредственно на пол передвижной рамы в соответствии со схемой размещения и крепления. Крепление пакета на передвижной раме производится с помощью тросовых растяжек, за проволочные кольца и рым-болты, размещенные на передвижной раме вагона. Натяжной винт тросовой растяжки, после натяжения троса, должен быть законтрен контровочной проволокой диаметром 0,8–1,9 мм.
Комплектующие элементы и ЗИП к изделиям располагают на свободном месте передвижной рамы, удобном для крепления. Увязка и крепления производятся с помощью проволоки 6–0–4 ГОСТ 3282–74.
Максимально количество ящиков 9Я694 с ракетами в пакете — 24.
Максимально количество пакетов, располагаемых на передвижной раме вагона 9Т610, — 8.
Для перевозки водным транспортном в трюмах и твиндеках (англ. tween-deck — межпалубное пространство на судне: от between — между и deck — палуба) морских судов ящики с элементами комплекса укладываются в штабель высотой не более 10 ящиков с обязательной расчалкой штабеля и без укладки на него дополнительных грузов.
Допускается укладывать штабель высотой в 7 ящиков с обязательной расчалкой. В этом случае поверх штабеля можно укладывать другие совместимые грузы при условии, что нагрузка, создаваемая другими грузами на каждый штабель, не превысит 200 кг.
При перевозке воздушным транспортом загрузка элементов ПЗРК в грузовой отсек воздушного судна производится вручную. Конструкция изделий в ящике обеспечивает выполнение требований воздушного транспортирования. От взаимного перемещения в поперечном направлении (перпендикулярно оси) воздушного судна ящики удерживаются планками, имеющимися на дне и крышке ящика. Перед загрузкой на пол грузовой кабины под планки ящика укладывают лист фанеры шириной 300–500 мм и толщиной 8–10 мм. При стяжке ящиков тросом в местах перегиба троса установить подкладки, обеспечивающие радиус перегиба троса не менее 30 мм. Для крепления груза в грузовом отсеке используется оснастка, имеющаяся на борту воздушного судна.
