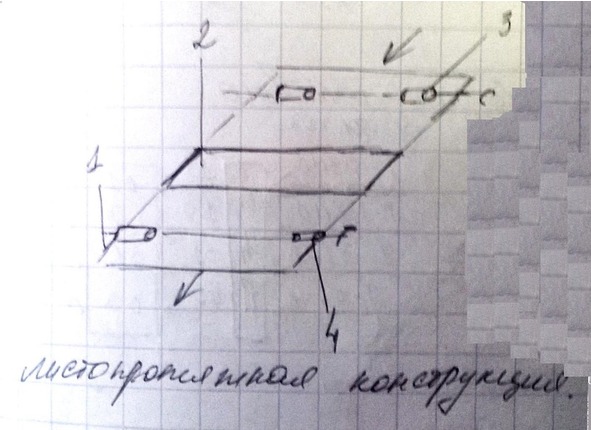

Транспортный узел.
Лист с оригиналом изображения, который перемещается относительно неподвижного сканирующего блока.
Сканирующий информационный блок (занимает статистическое положение).
Транспортные валики для захвата и перемещение
Смотри пункт «3».

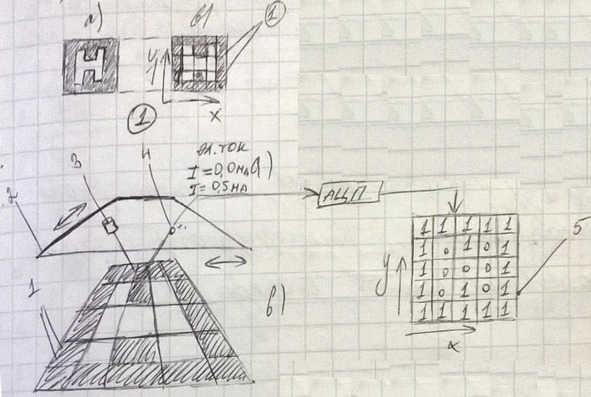

Принцип обработки сканера черно-белого и штрихового изображения
лист-оригинал с черно-белым штриховым изображением перед процессом сканирования;
Лист-оригинал разбитый на множество точек в процессе сканирования (каждая точка имеет свой порядковый номер);
Двоичный код 1 (0)
Эл. ток: I=0,5 мА; I=0,5 мА.
Сканирующий информацию блок;
Компоненты внутри. Светоизлучающий диод для засвечивания точек;
Фотоэлемент, регистрирующий от оригинала свет, преобразующий световую энергию в энергию электрического тока;
Внутренняя оперативная память сканера. Адреса ячеек в этой памяти соответствуют адресом точек на листе-оригинале.
АЦП – аналого-цифровой преобразователь. Периодически измеряет величину электрического тока на выходе фотоэлементов и присваивает значения двоичного кода.

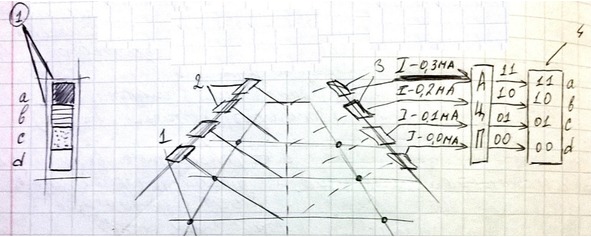

Принцип обработки черно-белого полутонового изображения.
Фрагмент сканируемого изображения, который разбит на количество точек с разным заполнением.
Белый цвет;
Серый светлый;
Серый темный;
Черный цвет;
Группа светоизлучающих диодов сканирующего блока для засвечивания оригинала.
Группа фотоэлементов, регистрирующих отражающий свет.
Внутренняя оперативная память сканера.

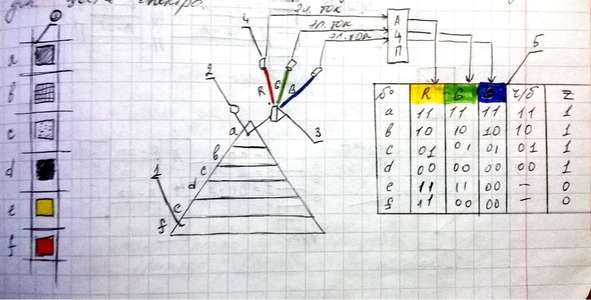

Тема 3: Принцип обработки сканером цветного изображения

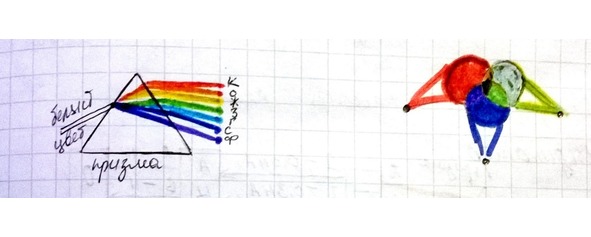

Для обработки цветного изображения в сканерах используется эффект дисперсии света, при прохождении через стеклянную
Для получения RGB – модели белого цвета в световых лучах, в световом спектре дисперсии используется только 3 луча. Красный, Синий, Зеленый. Цвета называются базовыми, так как нельзя разложить на другие составляющие по цвету, в то же время на основе трех лучшей можно получить дополнительный цвета спектра.

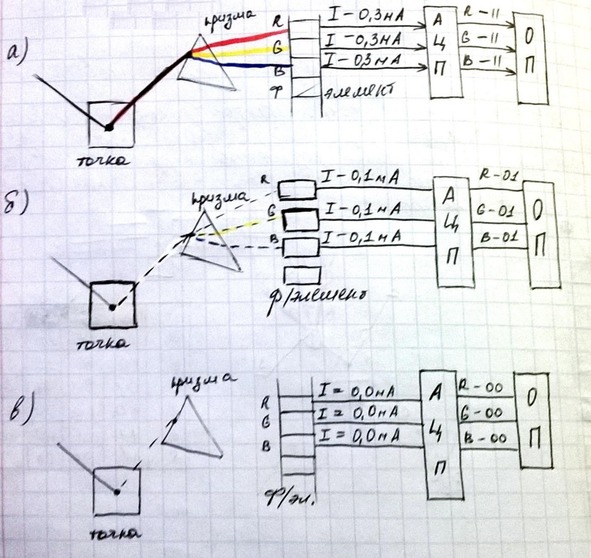

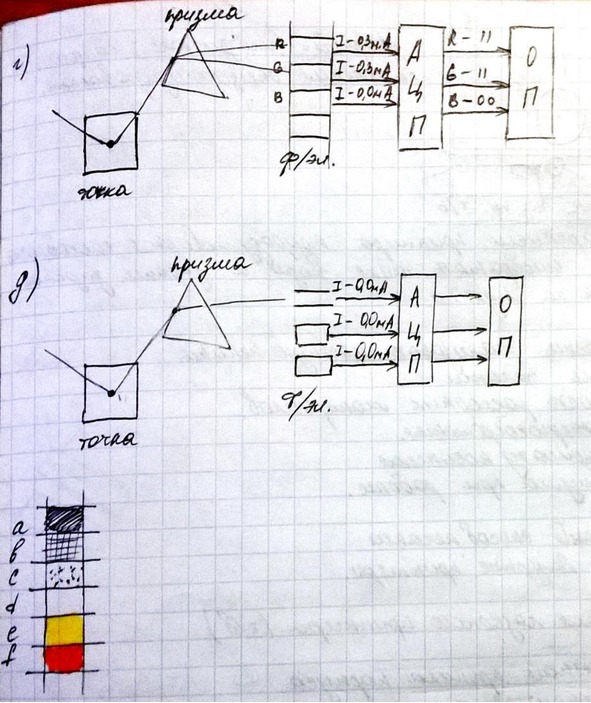

Фрагмент сканирующего изображения, разбитый на множество точек с разным цветовым заполнением.
Светоизлучающий диод в сканирующем блоке.
Стеклянная призма, на которую попадает отраженный свет.
Фотоэлемент, регистрирующий отраженный световой поток.
Внутренняя оперативная память сканера.
Индикатор
Тема 4: Принтеры
Принтер – это устройство, работающее под управлением конкретной программы, предназначенной для вывода текстовой и графической информации, подобный бумагоносителю из информации файла.
Классификация принтеров:
Способ печати или принцип работы.
Безударный способ печати (отсутствует явно-выраженный физический удар);
Лазерный принтер;
Струйный принтер;
Термографический принтер;
Первые принтеры;
Ударный способ печати (присутствует явно-выраженный физический удар);

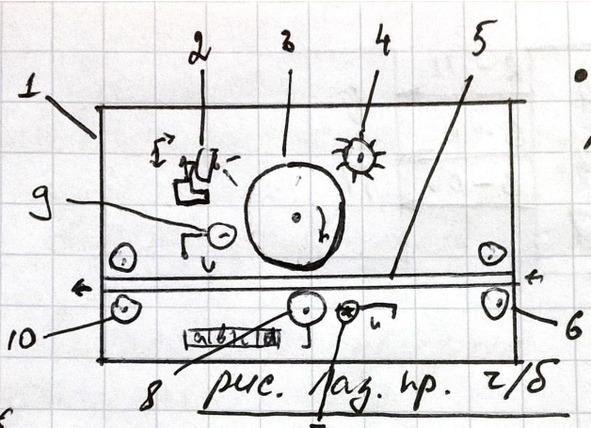

Вертикальная крышка корпуса;
Лазер оптический;
Фото барабан;
Тонерный блок;
Листы;
Транспортные валики;
