Современные системы охранной сигнализации основаны на применении микропроцессорных контрольных панелей, связанных со станцией наблюдения по проводным линиям или радиоканалу. В системе может быть несколько сотен охранных зон, для облегчения управления зоны сгруппированы по разделам. Это позволяет ставить и снимать с охраны не только каждый датчик в отдельности, но и сразу этаж, здание и т. д. Обычно раздел отражает некоторую логическую часть объекта, например, комнату или группу комнат, объединенную некоторым существенным логическим признаком. Приемно-контрольные приборы позволяют осуществлять: управление и контроль за состоянием как всей системы ОПС, так и каждого датчика (включен-выключен, тревога, выход из строя, сбой на канале связи, попытки вскрытия датчиков или канала связи); анализ сигналов

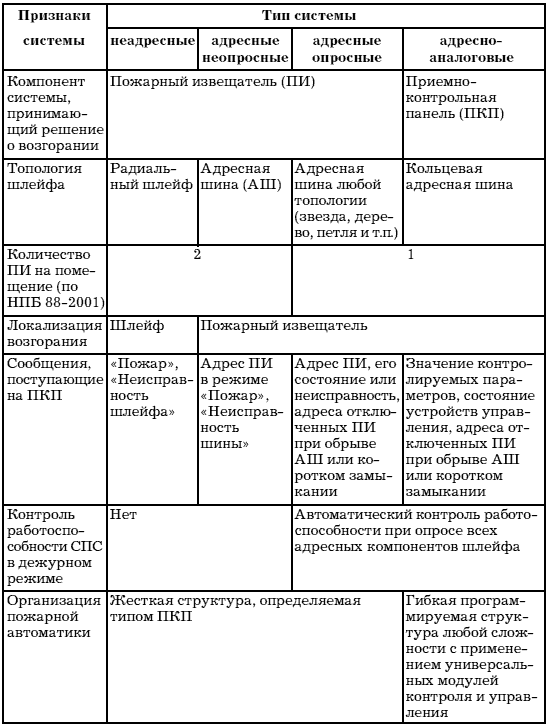

Таблица 4
2.5. Обработка и протоколирование информации, формирование управляющих сигналов тревоги ОПС
Для обработки и протоколирования информации и формирования управляющих сигналов тревоги может использоваться различная приемно-контрольная аппаратура – центральные станции, контрольные панели, приемно-контрольные приборы.
Приемно-контрольный прибор (ПКП) осуществляет питание охранных и пожарных извещателей по шлейфам охранно-пожарной сигнализации, прием тревожных извещений от датчиков, формирует тревожные сообщения, а также передает их на станцию централизованного наблюдения и формирует сигналы тревоги на срабатывание других систем. Такая аппаратура отличается информационной емкостью – количеством контролируемых шлейфов сигнализации и степенью развития функций управления и оповещения.
Чтобы обеспечить соответствие прибора выбранной тактике применения, выделяют контрольные панели охранно-пожарной сигнализации для малых, средних и больших объектов.
Обычно небольшие объекты оборудуются неадресными системами, контролирующими несколько шлейфов охранно-пожарной сигнализации, а на средних и больших объектах используются адресные и адресно-аналоговые системы.
ПКП малой информационной емкости. Обычно в этих системах применяются охранно-пожарные приемно-контрольные приборы, где в один шлейф включается предельно допустимое число датчиков. Эти ПКП позволяют решить максимум задач при сравнительно небольших затратах на комплектование системы. Малые ПКП обладают универсальностью шлейфов по своему назначению, т. е. возможна передача сигнальных и управляющих команд (тревожный, охранный, пожарный режимы работы). Они имеют достаточное количество выходов на пульт центрального наблюдения, позволяют вести протокол событий. Выходные цепи малых ПКП имеют выходы с достаточной силой тока для питания извещателей от встроенного источника питания, могут управлять пожарным или технологическим оборудованием.
В настоящее время наметилась тенденция применения вместо ПКП малой информационной емкости ПКП средней информационной емкости. При этой замене единовременные расходы почти не увеличиваются, зато трудозатраты при ликвидации неисправностей в линейной части существенно снижаются за счет точного определения места отказа.
ПКП средней и большой информационной емкости. Для централизованного приема, обработки и воспроизведения информации с большого числа объектов охраны используются пульты и системы централизованного наблюдения. При использовании прибора с общим центральным процессором с сосредоточенной или древовидной структурой прокладки шлейфов (как адресных, так и безадресных ОПС) неполное использование информационной емкости ПКП приводит к некоторому удорожанию системы.
В адресных системах одному адресу должно соответствовать одно адресное устройство (извещатель). При использовании компьютера ввиду отсутствия центрального пульта управления при ограниченных функциях контроля и управления
В адресно-аналоговых пожарных ПКП цена оборудования на один адрес (ПКП и датчик) в них в два раза больше, чем у аналоговых систем. Но число адресно-аналоговых датчиков в отдельных помещениях по сравнению с пороговыми (максимальными) извещателями допускается уменьшать с двух до одного. Повышенная адаптивность, информативность, самодиагностика системы минимизируют эксплуатационные расходы. Применение адресных, распределенных или древовидных структур минимизирует затраты на кабели и их прокладку, а также затраты на текущий ремонт до 30–50 %.
Использование ПКП для систем пожарной сигнализации обладает некоторыми особенностями. Используемые структуры систем подразделяются следующим образом:
1) ПКП с сосредоточенной структурой (в виде единого блока, с безадресными радиальными шлейфами) для систем пожарной сигнализации средней и большой информационной емкости. Подобные ПКП применяются все реже, можно рекомендовать использовать их в системах, имеющих до 10–20 шлейфов;
2) ПКП адресно-аналоговых систем пожарной сигнализации. Адресно-аналоговые приемно-контрольные приборы намного дороже адресных пороговых, но особых преимуществ не имеют. Они проще в монтаже, обслуживании и ремонте. В них значительно повышена информативность;
3) ПКП адресных систем пожарной сигнализации. Группы пороговых датчиков образуют адресные зоны контроля. ПКП конструктивно и программно состоят из законченных функциональных блоков. Система совмещается с извещателями любой конструкции и принципа действия, превращая их в адресные. Адресация всех устройств в системе обычно производится автоматически. Позволяют совместить большинство достоинств адресно-аналоговых систем с дешевизной максимальных (пороговых) датчиков.
На сегодняшний день разработан цифроаналоговый шлейф сигнализации, соединивший достоинства аналоговых и цифровых шлейфов. Он располагает большей информативностью (кроме обыкновенных сигналов можно передавать дополнительные). Способность передавать дополнительные сигналы позволяет отказаться от настройки и программирования шлейфов сигнализации, применять в одном шлейфе сразу несколько типов извещателей при автоматической настройке на работу с любым из них. Это снижает для каждого объекта требуемое число шлейфов сигнализации. При этом ПКП может имитировать работу шлейфа сигнализации по команде своего извещателя для передачи информации на другой такой же прибор, выполняющий роль пульта центрального наблюдения (ПЦН).
ПЦН может не только принимать информацию, но и передавать основные команды. Этот охранно-пожарный прибор не нужно специально программировать (настройка происходит автоматически, аналогично функции в компьютере «Plug & Рlау»). Следовательно, для обслуживания не требуется высококвалифицированных специалистов. В одном пожарном шлейфе прибор принимает сигналы от тепловых, дымовых, ручных извещателей, датчиков контроля инженерных систем, различает срабатывание одного или двух извещателей и даже может работать с аналоговыми пожарными извещателями. Адрес шлейфа сигнализации становится адресом помещения, причем без программирования параметров прибора или извещателей.
2.6. Исполнительные устройства ОПС
Исполнительные устройства ОПС должны обеспечить выполнение заданной реакции системы на тревожное событие. Применение интеллектуальных систем позволяет проводить комплекс мероприятий, связанных с устранением пожара (выявление возгорания, оповещение специальных служб, информирование и эвакуация персонала, активация системы пожаротушения), и проводить их в полностью автоматическом режиме. Уже давно применяются автоматические системы пожаротушения, выпускающие в охраняемое помещение огнеподавляющее вещество. Они могут локализовать и ликвидировать возгорания до того, когда они перерастают в настоящий пожар, и воздействуют прямо на очаги возгорания. Сейчас существует целый ряд систем, которые можно применять без ущерба для техники (в том числе и с электронной начинкой).
