ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

Ю.А.Шеманов А.В.Флеров М.Т.Демина А.Н.Елизаров

Подставки различной формы для укладки изделий в муфеле в процессе обжига (рис. 6).

Плоскогубцы для захвата горячих изделий при выгрузке их из муфеля после обжига.

Плита (стальная или чугунная) для правки горячих эмалированных пластинок.

Наждачный брусок для опиливания и шлифования поверхности эмали.

Корнцанги (специальный пинцет) для изгибания прово­локи при установке перегородок.

Матовое стекло для растирания красок.

Курант из стекла (лучше грибовидной формы) для растирания красок.

Кисти колонковые, малых номеров (№ 1, 2, 3).

Шпатели стальные, роговые или пластмассовые.

Стеклянный колпак для

защиты необожженных изделий от пыли перед обжигом.

Набор пробирок в штативе для сухих красок.

Штылик — деревянная палочка (из твердого дерева) с заостренным концом для стирания ошибок рисунка.

Стакан с набором блюдец для скипидара и скипидар­ного масла.

Щетки (стеклянные и щетинные) для промывки эмали­рованных изделий.

Ножницы для резки металла.

Мелкое сито (лучше шелковое) для просеивания компо­нентов эмалевой шихты.

Крацовочные (латунные) щетки.

Полотенце (лучше льняное).

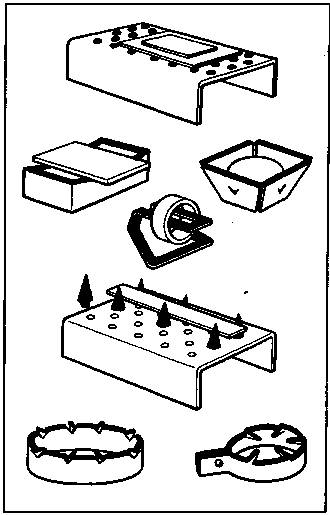

6. Подставки для обжи­га эмали

§ 3. ТЕХНОЛОГИЯ ЭМАЛИРОВАНИЯ

Весь процесс эмалирования можно разделить на четыре этапа:

1. Подготовка изделия под эмаль. 2. Наложение эмали. 3. Обжиг эмали. 4. Отделка изделия.

Подготовка изделия под эмаль

Металл очищают от различных загрязнении, оксидных пленок и т. п. Это делают путем механической очистки на крацовочных щетках (латунных или капроновых) с после­дующим обезжириванием и травлением в азотной кислоте или отбеливанием в слабом растворе серной кислоты. При эмалировании медных или томпаковых изделий очищен­ную заготовку подвергают нагреву в печи до тех пор, пока на поверхности металла не появится тончайшая пленка оксида (от соприкосновения горячего металла с кислородом воздуха). Эта пленка очень прочно соединена с металлом и способствует прочному соединению эмали с ме­таллом. Обработанное таким образом изделие вынимают из печи, дают остыть, после чего приступают к наложению эма­ли. При эмалировании изделий из драгоценных металлов необходимо производить предварительное «облагоражива­ние», т. е. повышение процентного содержания драгоценного металла в поверхностном слое. Это достигается повтор­ным отжигом с последующим травлением и крацеванием.

В табл. 7 приведено число необходимых отжигов с последующим травлением для изделий из золота и серебра различных проб. Следует иметь в виду, что большое содержание меди в поверхностном слое серебряных изде­лий затрудняет применение красной эмали «золотой рубин» — она чернеет. Низкопробные золотые и серебряные сплавы для эмалирования непригодны.

Рабочее место эмальера должно содержаться в абсолют­ной чистоте. В цехе, где производятся полировка и шли­фовка, нельзя вести работы с эмалями. У рабочего места должен быть водопровод. Перед эмалировщиком всегда должно лежать чистое полотенце, на которое укладывают подготовленное к работе изделие.

Таблица 7

Металл

Проба

Число отжигов

Металл

Проба

Число отжигов

Золото

958

2

Серебро

925

2-3

»

750

2-3

»

916

3-4

»

583

4-5

»

900

4-5

»

875

5-6

Промышленность

выпускает эмаль в виде плиток. Прежде всего ее необходимо превратить в порошкообраз­ное состояние. Порошок должен быть достаточно мелким (до 0,01 мм), так как крупные частицы трудно распре­делить ровным слоем по поверхности металла. Непрозрачную эмаль растирают до тонкого порошка, а прозрачную — до мелких зерен, так как от этого зависит сила свечения эмали. Однако очень тонкий порошок после обжига на изделиях образует мутные пятна (особенно это относится к прозрачным эмалям). Очень важно, чтобы зерна в раз­молотой эмали были приблизительно одного размера, так как мелкие зерна плавятся гораздо быстрее и успевают уже выгореть до того, пока начнут плавится наиболее крупные зерна. В результате цвет эмали становится тусклым, а иногда и грязным (особенно при прозрачных эмалях). Поэтому для удаления чрезмерно мелких (пылевид­ных) частиц, образующихся при размалывании, порошок промывают водой. Размолотая эмаль несколько раз взмучи­вается в воде — крупные частицы быстро оседают на дно, а мелкие пылевидные в виде мути сливаются. В каждом случае эмаль должна быть так отмыта, чтобы вода остава­лась чистой. При глухой эмали вода может быть немного мутной. Эмалевой массой заполняют маленькие фарфоровые чашечки и отмечают номер эмали. Если эмаль не всю используют в тот же день, остаток хранят в воде во избежание высыхания. Чашечки помещают под стеклянный колпак, чтобы эмаль не запылилась.

На крупных производствах эмаль размалывают на шаро­вых мельницах, а в лабораториях ее толкут в ступках, изготовленных из прочных материалов (яшмы, агата). Песты для ступок также делают из камня (яшмы или агата), вставленного в деревянную рукоятку. Можно ис­пользовать и стеклянные ступки и песты, правда они быстро царапаются, но частицы стекла, попадающие в эмаль, не вредят. Можно пользоваться также фарфоровой ступкой. Существуют два способа наложения эмали на изделие: ручной и машинный.

Ручной способ заключается в следующем: раз­молотую эмаль размешивают с водой и в виде кашицы накладывают на изделие с помощью кистей или специ­ального инструмента — узкого металлического шпателя. Для разравнивания слоя эмали изделие слегка встряхивают. Ручной способ обычно применяется при наложении эмали на небольшие поверхности сложных конфигураций и профилей, например, в ювелирном деле.

Работа выполняется в следующем порядке. Влажной кистью из фарфоровой чашечки берут немного эмали, наносят ее на металл и разравнивают легким постукива­нием по краю изделия. На тонкие пластинки нужно наносить эмаль вначале с обратной стороны, т. е. сначала накладывают контрэмаль, дают ей немного подсохнуть, осторожно поворачивают изделие и такую же операцию проделывают на лицевой стороне. Как при перегородчатой, так и при выемчатой эмали углубления или ячейки пол­ностью не заполняют, так как некоторые сорта эмали становятся мутными и тусклыми, если они нанесены слишком толстым слоем. Полная высота эмалевого слоя достигается путем постепенного заполнения ячейки и тре­бует иногда от двух до четырех последовательных обжигов. При обжиге отдельные краски могут изменять цвет: гак, красная после многих обжигов может стать черной.

Машинный способ применяется для эмалирования больших плоских поверхностей. Размолоченную, хорошо просеянную эмаль размешивают с водой, в которую добав­ляют крепители - декстрин, мочевину (2-2,5 г на 1 литр шликера [Шликер — промышленное название водного (сметанообразного раст­вора эмали с добавками.]) и другие и наносят на поверхность с помощью специального аэрографа, все время следя за тем, чтобы слой был равномерным и не толстым. При эмалиро­вании плоских поверхностей эмаль одновременно наносится на обе стороны пластины. Причем эмаль, нанесенная на оборотную сторону изделия, называется контрэмалью и служит для предотвращения коробления изделия, которое неизбежно из-за разного коэффициента линейного расшире­ния эмали и металла.
