Александр ШИРОКОРАД
Отечественные крупнокалиберные пулеметы (часть II)
(Окончание. Начало см. в ТиВ №2/98)
В 1940 году пулемет ДШК стал поступать во флот. Он устанавливался на морской тумбовой стационарной установке, состоящей из основания с вращающейся тумбой, поворотной головки для крепления пулемета и наплечника, приставною приклада-упора
К 22 июня 1941 года в нашем ВМФ имелось Х30 одноствольных пулеметов ДШК на тумбовых установках (из них 787 пулеметов было в воюющих флотах). Первые же дни войны показали абсолютное превосходство ДШК над 7,62-мм пулеметами. Об эффективности действия ДШК моряки не стеснялись говорить и в высоких сферах: «Пришлось снимать вооружение с катеров. приходивших в базу с моря, и ставить на катера, уходящие в море. Опыт войны показал, что пулеметы ДШК на флоте завоевали большой авторитет. без них командиры не хотят выходить в море». («Перспективы обеспечения ВМФ в 1944 г.». М.: 1943.). Тумбовые пулеметы ДШК действительно очень легко переставлялись.
Корабельная тумбовая установка пулемета ДШК ведет огонь по воздушной цели
К концу Великой Отечественной войны 12,7-мм пулеметы ДШК стали неотъемлемым атрибутом фактически любого советского корабля. Ими были вооружены линкоры «Октябрьская Революция» и «Севастополь», новые крейсера «Киров» и «Максим Горький», старые крейсера «Красный Кавказ» и «Красный Крым», лидеры, все эсминцы пр. 7 и 7У, речные мониторы, канонерские лодки, катера всех типов, мобилизованные транспорты и рыболовецкие суда.
Как это произошло? Неужели крупнокалиберный пулемет ДШК оказался сверхэффективным универсальным оружием? Конечно же, нет. ДШК должен был обеспечивать ПВО катеров, водоизмещение которых не позволяло установить автомат чес кие зенитные пушки. Но, увы. их то и не хватало в нашем флоте. Л единственные отечественные корабельные зенитные автоматы 70-К имели очень малый темп стрельбы и после 60-70 выстрелов перегревались (см. «Отечественные зенитные автоматы» «Техника и вооружение» №10, 1996 г.).
В ходе Великой Отечественной войны наш флот получил от промышленности 4018 пулеметов ДШК. За это время союзниками по каналам ленд-лиза было поставлено 92 – 12,7-мм счетверенных пулеметов Виккерса и 1611 – 12,7- мм спаренных пулеметов Браунинга- Кольта. Кроме того, для ПВО военно морских баз Красной армией было передано 1146 пулеметов ДШК.
Подавляющее большинство ДШК устанавливалось на тумбах, однако в ходе войны отечественными конструкторами было разработано много других типов установок.
Пулеметы ДШК во всех корабельных установках не имели принципиальных конструктивных отличий. Охлаждение стволов только воздушное. Прицелы у всех установок, кроме башенной. были кольцевые ракурсные. Приводы наведения ручные.
Двухпулеметная тумбовая установка ДШКМ 2 предназначалась для эсминцев пр. 30 (типа «Огневой») и сторожевых кораблей пр. 29 (типа «Ястреб»).

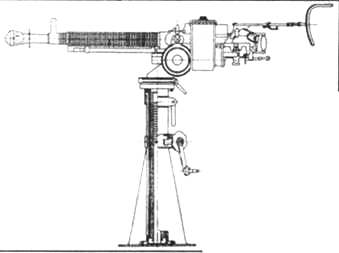

Схема установки 12.7-мм пулемета ДШК на тумбе

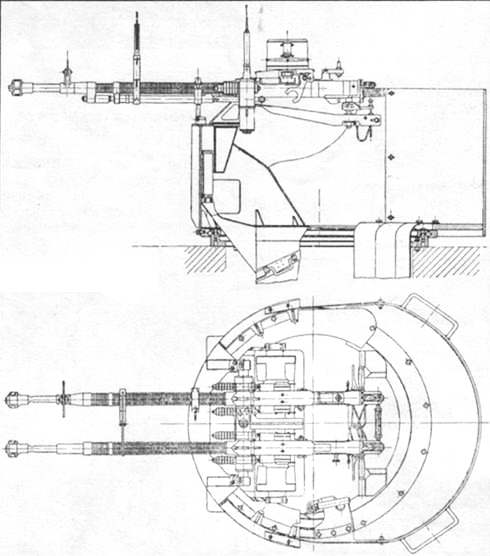

< image l:href="#"/>Схема двухствольной установки 2М-1
| Установка | ДШК | ДШКМ-2 | ДШКМ-2Б | МТУ-2 | МСТУ | 2-УК |
| Количество стволов | 1 | 2 | 2 | 1 | 2 | 2 |
| Тил установки | Тумба | Тумба | Башня | Турель | Турель | Турель |
| Угол ВН. град | – 34;85° | – 10;85° | – 5;82° | – 10;85° | – 10;85° | – 10;85° |
| Угол
| 360° | 360° | 360° | 360° | 360° | 360° |
| Скорость ВН. град./сек | 60 | 25 | — | 54 | — | |
| Скорость ГН. град./сек | — | 16 | 15 | 16 | 16 | — |
| Высота линии огня, мм | 1276—1836 | — | 1740 | — | — | 670 |
| Радиус обметания по стволам, мм | 1056 | 1535 | 1450 | 1535 | 1330 | |
| Вес всей установки, кг | 195 | 270 | 1254 | 160 | 300 | 400 |
| Расчет, чел. | 1 | 1 | 1 | 1 | 1 | 1 |
| Тип питания | Лента | Магазин | Магазин | Лента | Магазин | Лента |
| Емкость питателя | 50-100 | 30-41 | 30-41 | 50 | 30-41 | 50 |
Специально для бронекатеров пр. 1124 и 1125 в начале 1943 года в ЦКБ- 19 была спроектирована 12,7-мм спаренная установка ДШКМ-2Б, в которой два пулемета ДШК размещались в закрытой башенной установке. Толщина брони башни 10 мм. Установка ДШКМ-2Б снабжалась прицелом ШБ-К.
Для торпедных, сторожевых и других типов катеров были спроектированы турельные установки МТУ-2. МСТУ (ЦКБ-14) и 2-УК (ОКБ-43). Все они были от крытого типа, механизмы наведения отсутствовали, а наводка производилась стрелком вручную.
В конце войны на заводе № 2 изготовили опытную счетверенную установку ДШКМ-4, а в ОКБ-43 была создана опытная 12,7-мм шахтная установка П-2К. предназначенная для подводных лодок. В походном положении она убиралась внутрь лодки.
В 1945 году на вооружение приняли 12,7-мм двухствольную палубную установку 2М-1 с кольцевым прицельным устройством.
Двухствольная палубная установка 2М-5
Двухствольная тумбовая установка 2М-7
Двухствольная палубная установка 2М-5 на торпедном катере
Двухствольная тумбовая установка 2М-7
Первая попытка создать корабельную установку под 14,5-мм пулемет Владимирова была предпринята в ОКБ-43 в 1944 году. Двуствольная турельная установка получила индекс 2У-В. Темп стрельбы одного ствола составлял 520-550 выстр/мин. Вращающаяся часть турели и основание установки были взяты от 23-мм установки «У-23». Вес 2У-В составил 430 кг. В состав расчета входил один стрелок и два подносчика патронов.
