помехозащищённости (наличие только одного канала «ГСН-цель»). Однако этот принцип имеет ряд существенных недостатков, главным из которых является высокая стоимость головки самонаведения (и комплексов в целом) из-за высокой технической сложности производства (специальная оптика, микроминиатюрные вычислительные устройства и др.). Кроме того, головка самонаведения ограничивает боевые возможности ракет из-за ухудшения компоновочных условий функционирования боевой части или же из-за увеличения минимальной дальности стрельбы (в вариантах, реализующих поражение целей при больших углах пикирования ПТУР) и др. Вместе с тем использование в ПТУР третьего поколения возможности атаки по более уязвимым частям танка (например, по крыше) позволит снизить массу ракеты (за счёт боевой части) и её габаритные размеры, а способность системы наведения осуществлять автономное наведение ракеты на цель обеспечит повышение вероятности её поражения. Учитывая высокодинамичные условия
К сожалению, приходится отметить, что в результате перестройки, реформ, периода стабилизации, развала ВПК, отсутствия финансирования и других причин в нашем государстве не удалось иметь на вооружении ПТРК третьего поколения.
С учётом современных реалий представляется целесообразным провести проработку концепции дальнейшего развития отечественных ПТРК, обеспечивающих эффективную борьбу с современными и перспективными танками. В этой концепции наряду с обеспечением высоких боевых характеристик новых отечественных ПТРК должны быть обязательно отражены требования обеспечения их высокого модернизационного потенциала,приоритетности разработок таких комплексов, которые могли бы совершенствоваться в процессе своего жизненного цикла с учётом изменяющихся условий и требований.
Известно, что из-за использования в одной разработке различных по уровню технологий некоторые компоненты ПТРК морально и физически устаревают быстрее других. Преодолеть этот недостаток можно используя модульный принцип модернизации конструкции. Наглядным примером успешности такого подхода является ПТУР TOW, которая за 30 лет прошла многократную модульную модернизацию с постоянным повышением боевых характеристик.
Поскольку на вооружении отечественных ПТУР третьего поколения нет, отметим для примера созданную объединением EMDG зарубежную ПТУР Trigat (практикуются также обозначения PARS- 3, ATGW-3 и AC-3G), которая существует в двух вариантах: Trigat MR (средней дальности) и Trigat LR (большой дальности). ПТУР средней дальности Trigat MR оснащается тандемной БЧ с двумя кумулятивными зарядами, основной из которых расположен за маршевым двигателем. Боевая часть снабжена лазерным неконтактным взрывателем, обеспечивающим подрыв основного заряда на оптимальном расстоянии от преграды. Это расстояние может быть изменено в зависимости от характера ожидаемых целей. Боевая часть разрабатывалось с учётом требования по обеспечению её эффективного действия по танкам с динамической защитой. ПТУР большой дальности Trigat LR также оснащена тандемной боевой частью и пассивной ИК ГСН, обеспечивающей автоматическое сопровождение целей и позволяющей осуществлять залповый пуск по нескольким бронецелям.
Процесс создания ПТРК включает этапы разработки и обоснования тактико-технических требований (ТТТ), проведения НИОКР, отработки технологии производства и снаряжения, а также испытаний. Вопросы, относящиеся к процессу создания ПТРК, выходят за рамки данной статьи, но на некоторых основополагающих и определяющих боевые характеристики следует остановиться.
Большое значение имеет формирование тактико-технических требований на разработку перспективного ПТРК. Основное назначение ТТТ состоит в том, чтобы обеспечить соответствие боевых качеств ПТРК тем тактическим задачам, для решения которых он предназначен. Обычно основой тактико-технических требований являются результаты специальных научно-исследовательских работ по обоснованию важнейших тактических и технических характеристик ПТРК. Содержание ТТТ определяет боевую ценность проектируемого образца. Все пункты тактико-технических требований подразделяются на четыре группы: тактические, технические, эксплуатационные и производственно-экономические.
Несмотря на значительный опыт отработки противотанковых средств, ТТТ на разработку ПТУР, например, никогда не содержали чётких требований по поражению типовой бронированной цели. Вместе с тем известно, что определённое значение запаса по пробивному действию кумулятивной струи (после пробития корпуса танка) обеспечивает соответствующее значение вероятности поражения типовых бронецелей. Заброневое действие в зависимости от калибра боевой части ПТУР, преодолевших динамическую защиту и соответствующие значения условной вероятности РУСЛ (при условии попадания) поражения перспективных модификаций танков семейств «Леопард» и «Абраме» по критерию «потеря огня или подвижности» представлены в табл.9. При этом заброневое действие определено толщиной бронеплиты, которую пробивает кумулятивная струя после поражения основного корпуса.
Однако, как правило, в тактико-технических требованиях количественные требования по заброневому действию отсутствовали. Также в ТТТ отсутствовали значения вероятности поражения танка по какому-либо критерию поражения, что недопустимо при создании высокоточного
Интересен факт задания в ТТТ временной задержки между подрывами кумулятивных зарядов тандемных боевых частей. Для преодоления одного и того же имитатора динамической защиты зарубежных танков значение этих временных задержек отличались в 2 раза, а масса взрывчатого вещества предзаряда тандемной боевой части при этом отличалась почти в 3 раза.

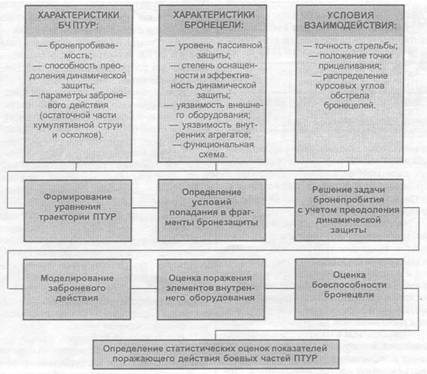

Рис. 5. Схема математической модели поражения бронеобъектов противотанковыми ракетами
| Калибр БЧ ПТУР, мм | Заброневое действие, мм | Р усп |
| 100 125 | 50-100 | 0,3 — 0,4 |
| 130—140 | 150 — 200 | 0,5 — 0,6 |
| 150-200 | 200 - 250 | 0,7 |
Недоработанные тактико-технические требования обусловили создание ракет с тандемными боевыми частями по одной компоновочной схеме: предзаряд и основной заряд разделены двигателем. Главным недостатком такой схемы является малая эффективность при попадании в верхнюю половину контейнера динамической защиты.
При отработке ПТУР большое место занимают экспериментальные исследования и испытания, которые являются неотъемлемой частью их создания. Одной из причин недостаточной эффективности принятых на вооружение противотанковых ракет является «старение» методики государственных испытаний (ГИ). Целью ГИ является проверка и подтверждение соответствия боевых, технических и эксппуатационных характеристик образца ТТТ в условиях, максимально приближённых к реальной войсковой эксплуатации, а также выдачи рекомендаций о принятии образца на вооружение. Заказывающие организации неудовлетворительно организовывали и проводили госиспытания ПТУР (с тандемными боевыми частями). Основным недостатком ГИ при принятии на вооружение ПТУР является отсутствие стрельб на максимальную дальность по бронеплитам с динамической защитой. Эти испытания заменялись стрельбой по преградам с динамической защитой с дистанции, равной 100 м, при которой обеспечивается попадание ракеты в зону ближнего торца контейнера ДЗ, т. е. в зону наиболее благоприятную для преодоления динамической защиты. При стрельбе же на максимальные дальности из-за рассеивания точек попадания.
ПТУР не будет соблюдаться «выгодное» условие, что приведёт к непробитию бронеплиты с динамической защитой.
Основным боевым показателем любого ПТРК является эффективность поражения современных и перспективных зарубежных танков.
Наибольший интерес при этом представляют данные по эффективности, полученные в боевой обстановке в различных военных конфликтах. На сегодняшний день современные отечественные ПТРК не встречались в боевых действиях с танками «Леопард-2» и М1А2 «Абраме», обладающими наиболее высокой защищённостью. Однако в организациях «оборонки» ко времени появления этих танков были созданы математические модели (рис.5), позволяющие с помощью компьютерной техники оценить воздействие отечественных ПТРК, например, по танкам семейства «Абраме». При моделировании в обязательном порядке всегда использовалась межотраслевая система исходных данных по характеристикам уязвимости типовых бронированных целей.
Математическая модель оценки эффективности ПТУР позволяет на основе исходных данных моделировать все этапы процесса поражения бронецели: стрельба, взаимодействие боеприпаса с бронезащитой, заброневое действие. Конечный результат стрельбы – получение траектории боеприпаса на участке его подхода к цели. На этапе взаимодействия с бронезащитой определяются условия попадания боеприпаса в бронезащиту, а также учитывается возможность поражения боеприпасом элементов наружного оборудования. Оценка заброневого действия включает оценку воздействия остаточной части кумулятивной струи на экипаж и внутреннее оборудование бронецели. При этом учитываются параметры заброневого действия и различная уязвимость внутренних агрегатов и их взаимное экранирование. В результате моделирования получены значения вероятности поражения танка М1А2 при обстреле в зоне максимального бронирования по критерию – «потеря подвижности или огневой мощи». Для современных ПТРК значение этой вероятности находится в пределах 0,2…0,4, что маловато для высокоточного оружияТ^Эти значения будут значительно выше при обстреле танков сб стороны борта и крыши.
