Плавающий автомобиль НАМИ-011 разрабатывался под руководством Б.В.Шишкина группой конструкторов и научных работников НАМИ (В.Ф.Горанов, К.С. Карпухин, П.А.Лобунский , А.Г. Архаров и др.) на базе автомобиля высокой проходимости ГАЗ-67Б.
Основные технические характеристики плавающего автомобиля НАМИ- 011 (рис. 1) были следующими. Колесная формула 4x4, трансмиссия механическая, водоизмещающий корпус – металлический. Собственная масса 2000 кг при грузоподъемности на суше и на воде 500 кг. Мощность карбюраторного двигателя – 40 кВт. Максимальная скорость движения по суше – 95 км/ч, по воде – 9,1 км/ч. Водоходный движитель машины – один четырехлопастный гребной винт диаметром 465 мм с установленным за ним водяным рулем. Тяга винта на швартовах – 4,22 кН.
В результате автомобиль при удельной мощности 16 кВт/т имел относительную скорость (число
Водооткачивающий насос – коловратного типа с подачей 150 л/мин. Диаметр циркуляции – 12 м. Тяговое усилие кабестана, установленного в передней части корпуса, составляет 14,71 кН.
Но судьба создателей этого автомобиля и его самого была необычной и печальной. За разработку этой машины перечисленные выше лица во главе с Б.В.Шишкиным получили Сталинскую премию. Видимо, это вызвало среди части сотрудников ГАЗа неприязнь, следствием которой было письмо на имя И.В.Сталина, в котором критиковались технические характеристики созданного плавающего автомобиля и давались обещания создать подобного рода автомобиль, но с существенно более высокими значениями технических параметров. Например, утверждалось, что скорость движения по воде будет не меньше чем 16 км/ч, и давались другие обещания, наряду с необоснованной критикой и рядом обвинений в адрес руководства ГАЗа и руководителей конструкторского бюро. Инициатором и автором этого пмсьма был В.А.Крещук. В результате достаточно быстрого, но в то же время необъективного рассмотрения содержания этого письма специальной комиссией в 1950 г. сотрудники НАМИ были лишены Сталинской премии с прекращением работ по плавающим автомобилям, а в конструктоском бюро ГАЗа произошли кадровые изменения, которые поставили во главе работ по плавающим автомобилям В.А. Крещука. Через некоторое время выяснилось, что обещания, которые он давал, не могут быть выполнены, поскольку являлись следствием решений некомпетентного в вопросах теории и практики плавающих машин человека. В результате последовала вторая серия кадровых перестановок на ГАЗе и подтверждение заказа на создание новых моделей плавающих автомобилей, одной из которых был ГАЗ-46.
Плавающий 4x4 автомобиль МАВ (ГАЗ-46) (рис.2) был создан на базе автомобиля высокой проходимости ГАЗ-69. При его проектировании учитывался опыт боевой эксплуатации и конструкция американского плавающего автомобиля Форд-GPA, переданного нашей армии в последние годы Второй мировой войны в количестве нескольких сотен единиц. Руководил работами по проектированию ГАЗ-46 главный конструктор А.А.Смолин. Эта небольшая колесная амфибия создавалась с использованием многих агрегатов, узлов и систем автомобиля высокой проходимости ГАЗ-69. Вместе с тем автомобиль был оснащен необходимыми для движения по воде дополнительными агрегатами и системами: водоизмещающим герметичным корпусом, гребным винтом с установленным за ним водяным рулем, водооткачивающим насосом и др.
Максимальная мощность установленного на автомобиле в переднем отсеке корпуса 4-х-тактного карбюраторного двигателя составляла 40,5 кВт при 3600 об/мин, что обеспечивало при собственной массе автомобиля 2,053 т и грузе 0,5 т удельную мощность 15,86 кВт/т.
Тоннель для трехлопастного гребного винта диаметром 0,525 м в нижней своей зоне имел профилированную полунасадку для улучшения тяговых характеристик винта, которая одновременно защищала гребной винт снизу при движении по суше и мелководью. Максимальная тяга на швартовах составляла 4,81 кН, что давало при отнесении ее к площади диска гребного винта 22,26 кН/м^2 . При этом мощность двигателя, отнесенная к площади диска гребного винта, составляла 187,5 кВт/м^2 . Максимальная скорость движения автомобиля по спокойной глубокой воде достигала 10,6 км/ч, что соответствовало относительной скорости (числу Фруда) 0,8. Максимальная скорость движения по шоссе составляла 95 км/ч.
Управление автомобилем на воде обеспечивалось одновременным поворотом передних управляемых колес и водяного руля. Диаметр циркуляции на максимальной скорости достигал 12 м.
Для удаления из корпуса попавшей в него забортной воды в средней его части устанавливался один насос ротационного типа с приводом от коробки отбора мощности.
Повышению
Большой плавающий автомобиль ЗИЛ-485 (рис.З) разрабатывался вначале в г. Днепропетровске, а затем в Москве на автомобильном заводе имени И.Лихачева. Автомобиль создавался в основном на базе автомобиля высокой проходимости ЗИС-151 с сохранением основных его агрегатов и систем, но с введением металлического водоизмещающего корпуса, гребного винта с приводом от раздаточной коробки , водяным рулем, расположенным непосредственно за гребным винтом, водооткачивающих насосов и другого дополнительного оборудования. Экипаж плавающего автомобиля – два человека. Схема общей компоновки автомобиля приведена на рис.4, из которой следует, что размещение карбюраторного двигателя мощностью 80,96 кВт и его систем в передней части водоизмещающего корпуса потребовало образования моторного отсека и изменения воздушных потоков системы охлаждения и других менее существенных изменений.
На общую компоновку БАВа оказали определенное влияние конструкция американского плавающего автомобиля GMC-353 и опыт его боевой эксплуатации нашими войсками в последние годы Второй мировой войны, в процессе которой был выявлен серьезный недостаток – трудности погрузки и разгрузки через борта. Это занимало много времени и сил и требовало использования кранов или специальных временных эстакад.
Этот недостаток был устранен введением на ЗИЛ-485 заднего откидного борта и придания машине двух металлических узких сходней, по которым на грузовую платформу могли затаскиваться артиллерийские системы с помощью троса лебедки машины, установленной за кабиной управления. Лебедка имела рабочее тяговое усилие 44 кН и предельное усилие 49 кН при рабочей длине троса 60 м.
Введение заднего откидного борта позволило также увеличить общую площадь грузовой платформы до 11 м2 , что является важным для самоходных переправочных десантных средств. Вместе с тем это привело к некоторому уменьшению угла выхода автомобиля из воды по условиям заливаемости корпуса через задний борт.

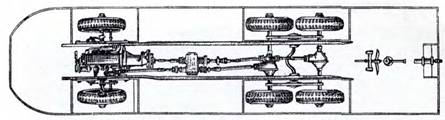

Рис. 4 Схема общей компоновки ЗИЛ-485

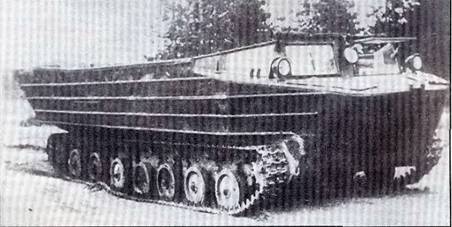

Рис. 5 Плавающий гусеничный транспортер К-61

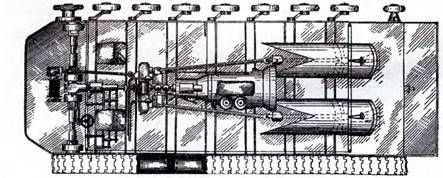

Рис. 6 Схема общей компоновки К-61
Из-за использования в конструкции узлов и агрегатов базовой машины обычных нелегированных сталей (в те годы автомобильной промышленности постановлением правительства запрещалось использование легированных сталей из-за дефицита их компонентов) собственная масса плавающего автомобиля была больше такой же массы американского плавающего автомобиля при примерно равной грузоподъемности. Собственная масса автомобиля составляла 7250 кг при грузоподъемности на суше 2500 кг и на воде – 3500 кг. Поэтому коэффициент использования массы автомобиля (отношение грузоподъемности к собственной массе автомобиля) на суше составлял 0,345, а на воде 0,423, т.е. они были небольшими и обусловленными в некоторой степени несовершенством конструкции части узлов и агрегатов автомобиля.
Трехлопастный гребной винт диаметром 635 мм при максимальной частоте вращения 900-920 об/мин обеспечивал тягу на швартовах 9,17 кН.При этом удельная тяга на швартовах составляла 29,0 кН/м^2 , а удельная мощность, отнесенная также к площади диска гребного винта, была равна 256,2 кВт/м^2.
На глубокой спокойной воде автомобиль с полной нагрузкой показывал скорость 10,0 км/ч, при этом число Фруда по водоизмещению было равно 0,598. Минимальный диаметр циркуляции (поворота) при движении с максимальной скоростью и при совместном использовании передних управляемых колес автомобиля и водяного руля составлял 15,0 м.
